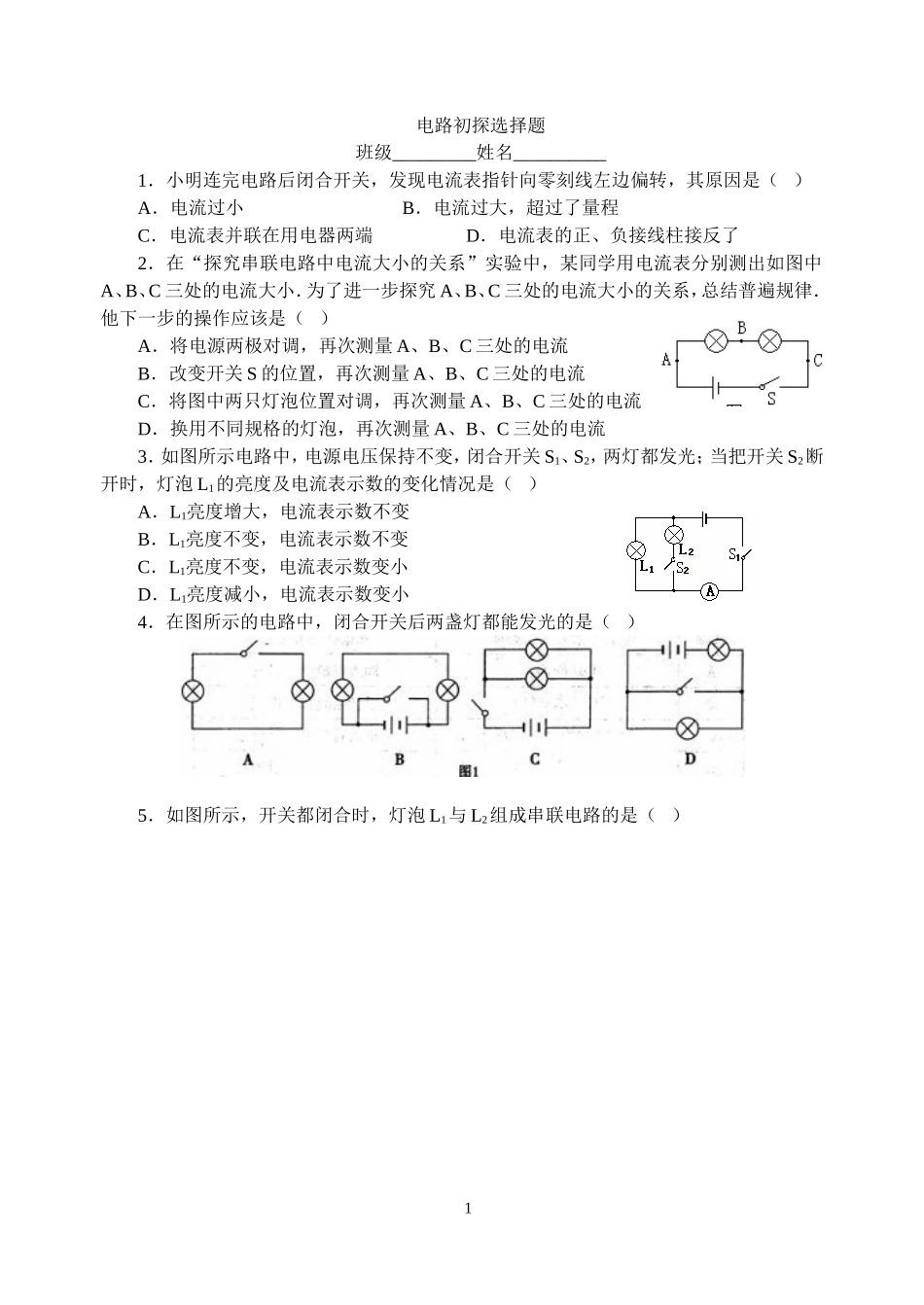

电路初探选择题班级_________姓名__________1．小明连完电路后闭合开关，发现电流表指针向零刻线左边偏转，其原因是（）A．电流过小B．电流过大，超过了量程C．电流表并联在用电器两端D．电流表的正、负接线柱接反了2．在“探究串联电路中电流大小的关系”实验中，某同学用电流表分别测出如图中A、B、C三处的电流大小．为了进一步探究A、B、C三处的电流大小的关系，总结普遍规律．他下一步的操作应该是（）A．将电源两极对调，再次测量A、B、C三处的电流B．改变开关S的位置，再次测量A、B、C三处的电流C．将图中两只灯泡位置对调，再次测量A、B、C三处的电流D．换用不同规格的灯泡，再次测量A、B、C三处的电流3．如图所示电路中，电源电压保持不变，闭合开关S1、S2，两灯都发光；当把开关S2断开时，灯泡L1的亮度及电流表示数的变化情况是（）A．L1亮度增大，电流表示数不变B．L1亮度不变，电流表示数不变C．L1亮度不变，电流表示数变小D．L1亮度减小，电流表示数变小4．在图所示的电路中，闭合开关后两盏灯都能发光的是（）5．如图所示，开关都闭合时，灯泡L1与L2组成串联电路的是（）16．电路和水路有许多相似之处.在电路中和如图所示水路中的阀门作用相似的是（）A．电源B．用电器C．开关D．导线7．一种声光报警器的电路如图所示，各元件均能正常工作，对可能出现的现象描述正确的是（）A．灯亮，铃一定响B．铃响，灯一定亮C．灯亮，铃一定不响D．铃响，灯一定不亮8．如图所示，该电表的示数是（）A．4.00VB．0.90VC．4.50AD．0.90A9．如图所示是一个简易“选答器”。一个问题有两个可选择的答案（a）和（b），与它们对应的灯分别由两个按钮（开关）控制，选择哪一个答案就按下哪一个按钮，对应的灯就亮，那么下图所示各电路图中符合要求的是（）10．下面图中，四个电路图中两个灯泡组成并联的是（）211．如图所示电路，两个灯泡完全相同，闭合开关，电压表示数是3V。关于电源电压和灯L2两端的电压，下列说法正确的是（）A．3V3VB．1.5V3VC．3V1.5VD．6V3V12．小明在使用手电筒时发现小灯泡不亮，进行检修前，他对造成该现象的直接原因进行了以下几种判断，其中不可能的是（）A．开关处出现短路B．小灯泡灯丝断了C．小灯泡接触不良D．电池两端电压过低13．如图所示，当闭合开关S后看到灯L1发光，灯L2不发光，则可能的原因是（）A．灯L1断路B．灯L1短路C．灯L2断路D．灯L2短路14．如图所示的电路中，各个元件均能正常工作。当开关闭合后，下列说法正确的是（）A．两表指针有明显偏转B．两表指针几乎不动C．电流表指针有明显偏转，电压表指针几乎不动D．电压表指针有明显偏转，电流表指针几乎不动15．如图是击剑比赛，甲的剑击中乙的导电服，乙头顶上的指示灯就会亮；乙的剑击中甲的导电服，甲头顶上的指示灯就会亮。这里的剑相当于“开关”，下图中能反映上述比赛原理的电路图是（）ABCD16．下列各电路图中，电压表能测L1灯两端电压的是（）3L乙S甲L乙S乙L甲L乙S甲S乙L乙L甲S甲S乙VL1L2L1L2RAVABCD17．如图所示的电路中，下列说法正确的是（）A．当S2断开，S1、S3闭合时，R1和R2并联B．当S2闭合，S1、S3断开时，R1和R2并联C．当S1断开，S2、S3闭合时，R1和R2串联D．当S1、S2、S3均闭合时，R1和R2串联18．如图所示的电路中a、b是电表，闭合开关要使电灯发光，则（）A．a、b都是电流表B．a、b都是电压表C．a是电流表，b是电压表D．a是电压表，b是电流表19.如图所示的电路中，开关只控制灯L2的电路是（）20．为了防范灰太狼的入侵,聪明的喜洋洋给羊村安装了一套报警系统,要求:用细导线ab将羊村围住，合上开关，值班室的灯亮而铃不响；当灰太狼碰断导线ab进入羊村时，电铃就会响起来。下列电路图中符合要求的是（）ABCD21．居民楼的楼道里，夜间只是偶尔有人经过，灯总是亮着将造成很大的浪费。科研人员利用“光敏”材料制成光控开关，它的作用是天黑时自动闭合；利用“声敏”材料制成声控开关，它的作用是当有人走动发出声音时自动闭合。如图所示的电路中，属于楼道灯的电路是（）4ababababR1R2S1S2S3abABCD22．如图所示的四个电路中，与左边实物图对应的是（）ABCD23．火车的车厢后...
