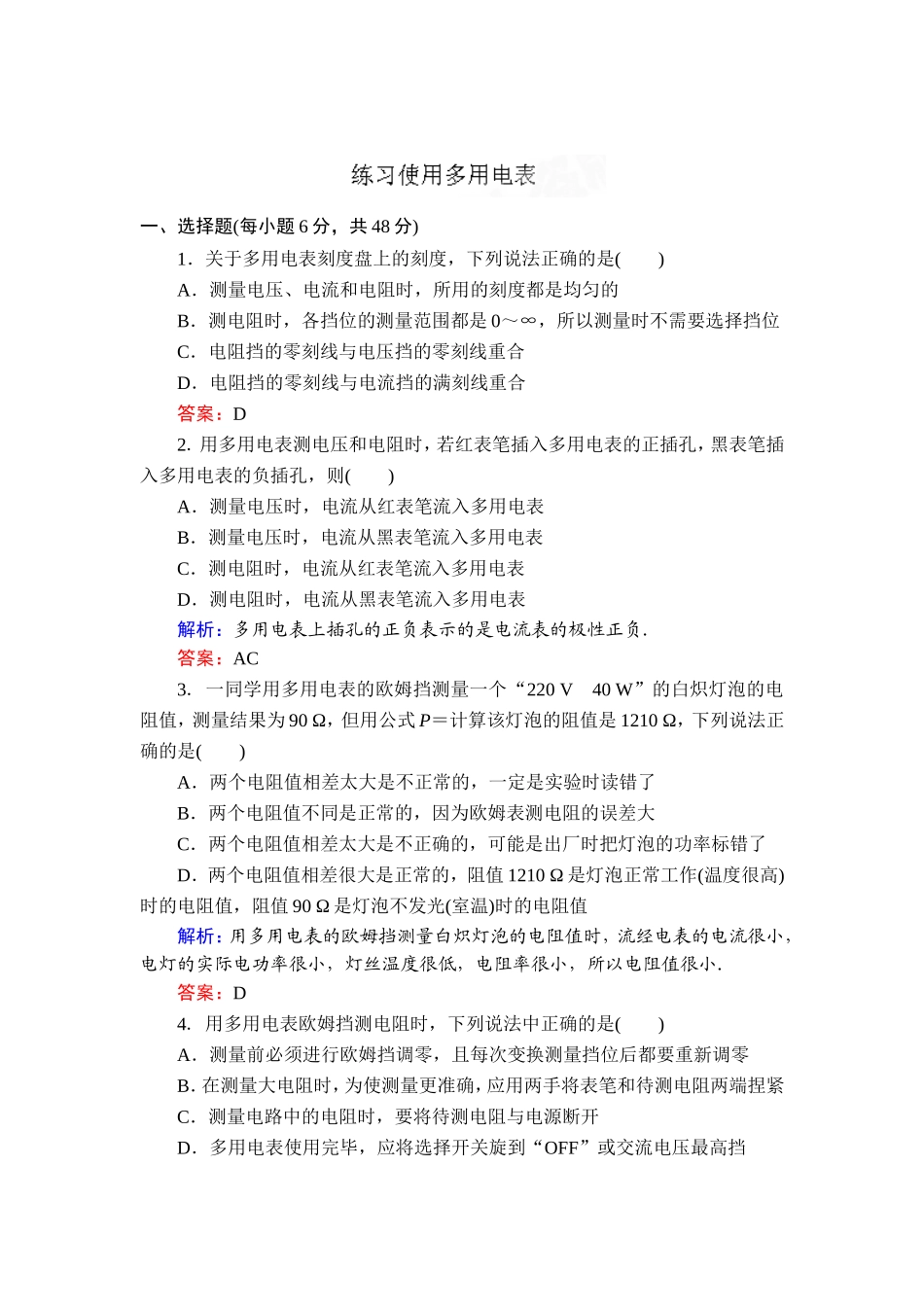

一、选择题(每小题6分,共48分)1.关于多用电表刻度盘上的刻度,下列说法正确的是()A.测量电压、电流和电阻时,所用的刻度都是均匀的B.测电阻时,各挡位的测量范围都是0~∞,所以测量时不需要选择挡位C.电阻挡的零刻线与电压挡的零刻线重合D.电阻挡的零刻线与电流挡的满刻线重合答案:D2.用多用电表测电压和电阻时,若红表笔插入多用电表的正插孔,黑表笔插入多用电表的负插孔,则()A.测量电压时,电流从红表笔流入多用电表B.测量电压时,电流从黑表笔流入多用电表C.测电阻时,电流从红表笔流入多用电表D.测电阻时,电流从黑表笔流入多用电表解析:多用电表上插孔的正负表示的是电流表的极性正负.答案:AC3.一同学用多用电表的欧姆挡测量一个“220V40W”的白炽灯泡的电阻值,测量结果为90Ω,但用公式P=计算该灯泡的阻值是1210Ω,下列说法正确的是()A.两个电阻值相差太大是不正常的,一定是实验时读错了B.两个电阻值不同是正常的,因为欧姆表测电阻的误差大C.两个电阻值相差太大是不正确的,可能是出厂时把灯泡的功率标错了D.两个电阻值相差很大是正常的,阻值1210Ω是灯泡正常工作(温度很高)时的电阻值,阻值90Ω是灯泡不发光(室温)时的电阻值解析:用多用电表的欧姆挡测量白炽灯泡的电阻值时,流经电表的电流很小,电灯的实际电功率很小,灯丝温度很低,电阻率很小,所以电阻值很小.答案:D4.用多用电表欧姆挡测电阻时,下列说法中正确的是()A.测量前必须进行欧姆挡调零,且每次变换测量挡位后都要重新调零B.在测量大电阻时,为使测量更准确,应用两手将表笔和待测电阻两端捏紧C.测量电路中的电阻时,要将待测电阻与电源断开D.多用电表使用完毕,应将选择开关旋到“OFF”或交流电压最高挡答案:ACD5.用多用电表探测图所示黑箱发现:用直流电压挡测量,E、G两点间和F、G两点间均有电压,E、F两点间无电压;用欧姆挡测量,黑表笔(与电表内部电源的正极相连)接E点,红表笔(与电表内部电源的负极相连)接F点,阻值很小,但反接阻值很大.那么,该黑箱内元件的接法可能是下图中的()解析:电流从欧姆表的黑表笔流出,从红表笔流进.对黑箱来说,电流从E流进,从F流出,这时电阻很小,而反接电阻很大,说明E、F间的元件为二极管,且E端接的是二极管的正极,接法为B图.答案:B6.实验桌上放着晶体二极管、电阻、电容各一只,性能均正常,外形十分相似.现将多用电表转换开关拨到R×100Ω挡,分别测它们的正、反电阻加以鉴别:测甲元件时,R正=R反=0.5kΩ,测乙元件时R正=0.5kΩ,R反=100kΩ,测丙元件时,开始指针偏转到0.5kΩ,接着读数逐渐增加,最后停在100kΩ上,则甲、乙、丙三个元件分别是()A.电容、电阻、二极管B.电阻、电容、二极管C.电阻、二极管、电容D.二极管、电阻、电容解析:本题考查欧姆表测电阻、电容、二极管正反向电阻.电阻正反向导电性能相同,二极管具有单向导电性,所以甲是电阻,乙是二极管,电容器虽然不允许直流电通过,但接直流电时有充电过程,电流由大到小变化,电阻的读数也就由小到大变化,故丙是电容.故正确答案为C.答案:C7.如右图所示的电路为欧姆表原理图,电池的电动势E=1.5V,G为电流表满偏电流为200μA.当调好零后,在两表笔间接一被测电阻Rx时,电流表G的指针示数为50μA,那么Rx的值是()A.7.5kΩB.22.5kΩC.15kΩD.30kΩ答案:B8.有三个电阻串联,如右图所示,电流表是完好的,合上开关S后,发现电流表的示数为零,在不拆开电路的前提下,通过电压表测量各连接点的电压值,可判断故障原因.电压表测量数据为Uab=Ucd=0,Uac≠0,则该电路的故障原因可能是()A.R1断路B.R2断路C.R3断路D.R1、R2、R3断路解析:若R1断路,Uab≠0,A错误;若R2断路,Uab=Ucd=0,Uac≠0,且电流表的示数为零,B正确;若R3断路,Ucd≠0,C错误;若R1、R2、R3断路,Uac=0,D错误.答案:B二、填空题(共16分)9.(16分)如下图所示,一只黑箱有A、B、C三个接线柱,规定每两个接线柱间最多只能接一个电器元件,并且已知黑箱内的电器元件是一只电阻和一只二极管某同学利用多用电表的欧姆挡,用正确的操作方法依次进行了6次测...
