拖泵液压系统讲解VIP免费

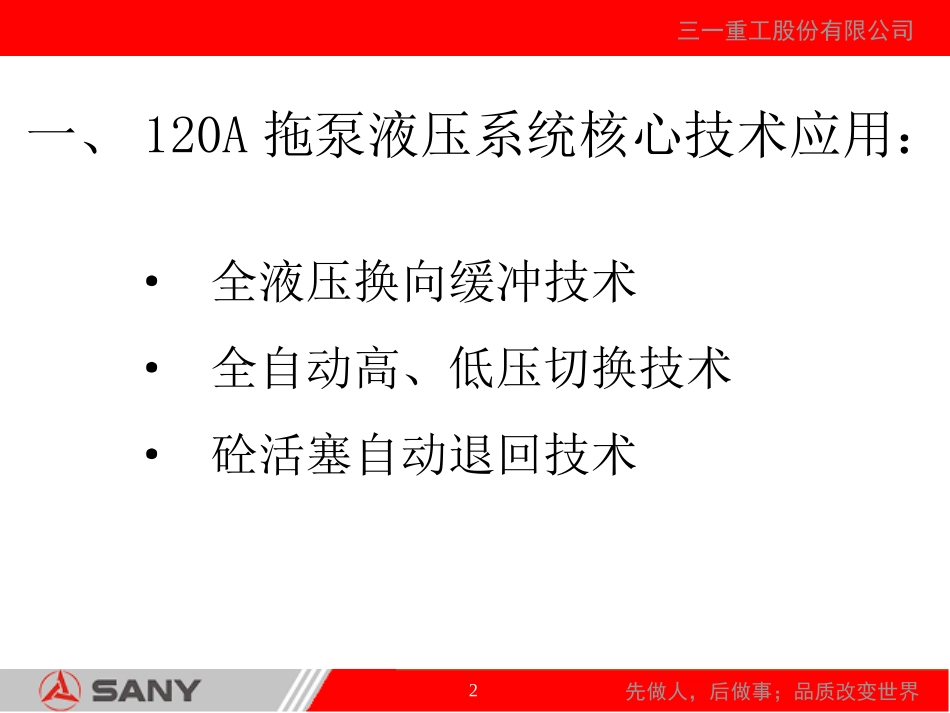

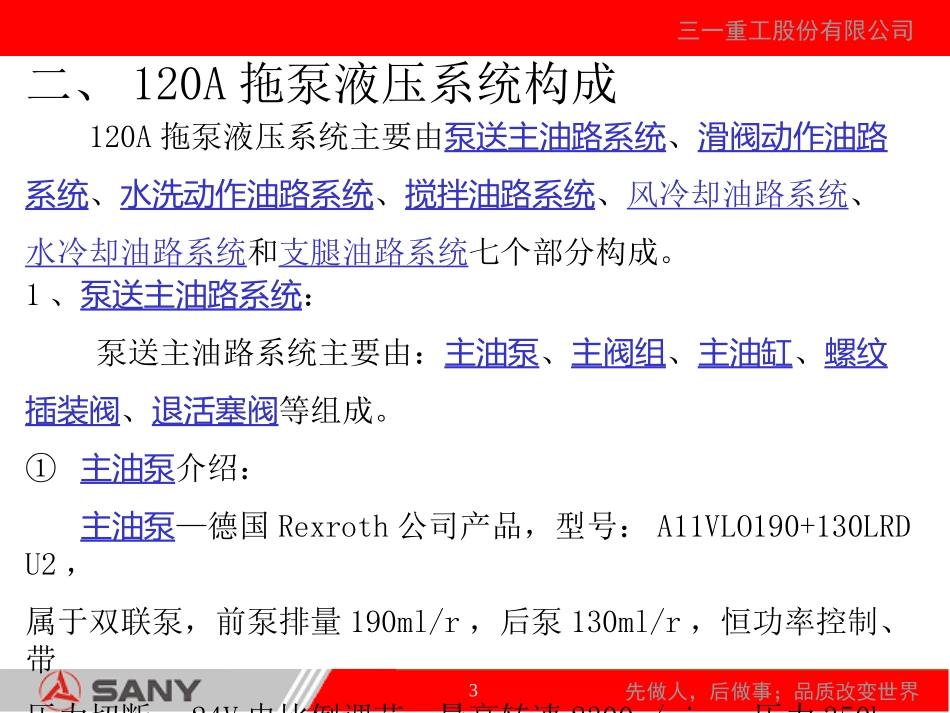

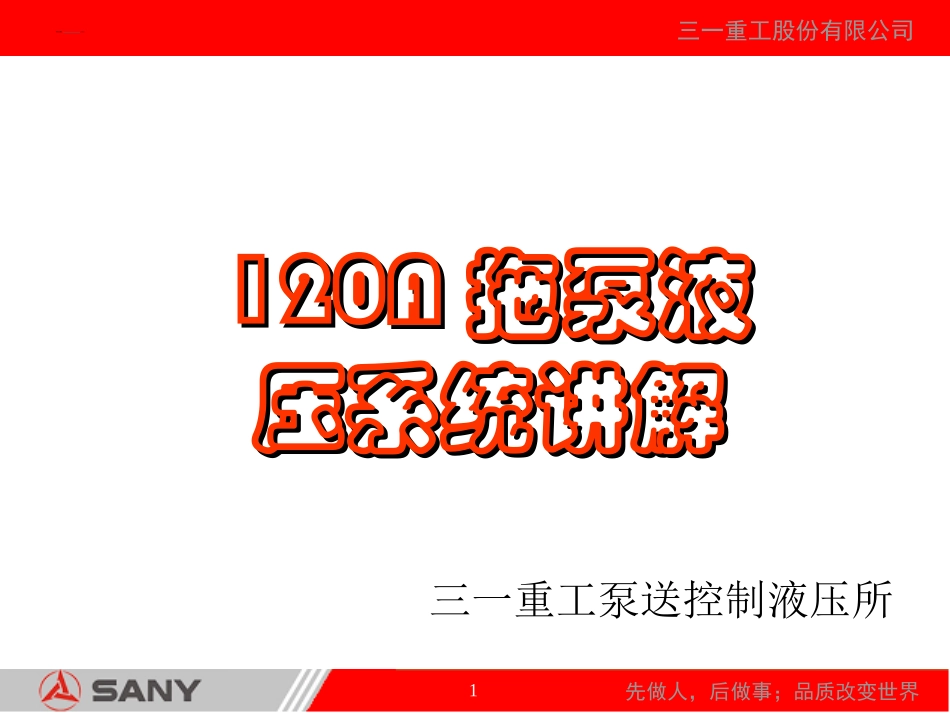

先做人，后做事；品质改变世界三一重工股份有限公司1120A120A拖泵液拖泵液压系统讲解压系统讲解三一重工泵送控制液压所电动巡逻车http://www.chinachijie.com/wenku1先做人，后做事；品质改变世界三一重工股份有限公司2一、120A拖泵液压系统核心技术应用：·全液压换向缓冲技术·全自动高、低压切换技术·砼活塞自动退回技术先做人，后做事；品质改变世界三一重工股份有限公司3二、120A拖泵液压系统构成120A拖泵液压系统主要由泵送主油路系统、滑阀动作油路系统、水洗动作油路系统、搅拌油路系统、风冷却油路系统、水冷却油路系统和支腿油路系统七个部分构成。1、泵送主油路系统：泵送主油路系统主要由：主油泵、主阀组、主油缸、螺纹插装阀、退活塞阀等组成。①主油泵介绍：主油泵—德国Rexroth公司产品，型号：A11VLO190+130LRDU2，属于双联泵，前泵排量190ml/r，后泵130ml/r，恒功率控制、带压力切断、24V电比例调节，最高转速2300r/min，压力350bar。先做人，后做事；品质改变世界三一重工股份有限公司4A11VLO190主油泵A11VLO130主油泵130泵控制阀190泵控制阀电比例阀恒功率调节阀切断压力调节阀先做人，后做事；品质改变世界三一重工股份有限公司5②主阀组介绍：主阀组集成了系统主溢流阀，控制主油缸、滑阀油缸全液压换向阀和自动高、低压切换阀。主阀块主溢流阀自动高、低压切换阀主油缸换向控制阀先做人，后做事；品质改变世界三一重工股份有限公司6③主油缸介绍：主油缸缸径：φ160mm、活塞杆直径：φ90mm、行程：1600mm。包含泵送油缸、退活塞油缸两部分。泵送油缸部分退活塞油缸部分④螺纹插装阀介绍：螺纹插装阀完成主油缸运动到位后发讯，控制滑阀油缸动作；并给主油缸连通腔补油。先做人，后做事；品质改变世界三一重工股份有限公司7螺纹插装阀主油缸先做人，后做事；品质改变世界三一重工股份有限公司8⑤退活塞阀介绍：退活塞阀实现将砼活塞退回到水箱中，方便拆装砼活塞。退活塞阀先做人，后做事；品质改变世界三一重工股份有限公司92、滑阀动作油路系统：滑阀动作主油路系统主要由：换向油泵、主阀组、滑阀油缸、蓄能器、控制球阀、蓄能器泄油球阀等组成。①换向油泵介绍：换向油泵—美国Parker公司产品，型号：PGP640B0700，排量70ml/r，最高转速2500r/min，公称压力：250bar。换向油泵先做人，后做事；品质改变世界三一重工股份有限公司10②滑阀油缸介绍：滑阀油缸—完成闸阀动作的执行元件。滑阀油缸滑杆料斗控制球阀搅拌球阀先做人，后做事；品质改变世界三一重工股份有限公司11③蓄能器介绍：蓄能器—主油缸行程过程中，蓄积能量及油液；滑阀油缸动作时，蓄能器释放能量，快速推进滑阀油缸动作。蓄能器蓄能器泄油球阀先做人，后做事；品质改变世界三一重工股份有限公司123、水洗动作油路系统：水洗动作油路系统主要由：主油泵、水洗阀组、活塞式水洗油缸等组成。①水洗阀组介绍：水洗阀组—用于使水洗油缸实现往复动作的换向阀组。水洗换向阀水洗溢流阀先做人，后做事；品质改变世界三一重工股份有限公司13②活塞式水洗油缸介绍：活塞式水洗油缸—用于连续泵送清洗水的活塞式油缸、水缸总成。活塞式油缸活塞式水缸出水球阀进水口水压表0～100bar先做人，后做事；品质改变世界三一重工股份有限公司144、搅拌油路系统：搅拌油路系统主要由：搅拌油泵、高压过滤器、搅拌反转阀、压力继电器、搅拌马达等组成。①搅拌油泵介绍：搅拌油泵—系统有两个搅拌系统，搅拌油泵为双联齿轮泵，美国Parker公司产品，型号：PGP620B023-620A023，单油泵排量23ml/r，最高转速：2500r/min，公称压力：250bar。前泵后泵先做人，后做事；品质改变世界三一重工股份有限公司15②高压过滤器介绍：高压过滤器—用于过滤液压油中的杂质、颗粒。液压油污染指示高压过滤器③搅拌反转阀介绍：搅拌反转阀—用于搅拌叶片正转卡滞后，换向控制搅拌叶片反转。先做人，后做事；品质改变世界三一重工股份有限公司16搅拌反转发讯用压力继电器搅拌溢流阀搅拌反转阀④搅拌马达介绍：搅拌马达—用于转动搅拌叶片，排量：1250ml/r，最高压力：160bar。左搅拌马达右搅拌马达先做人，后做事；品质改变世...
