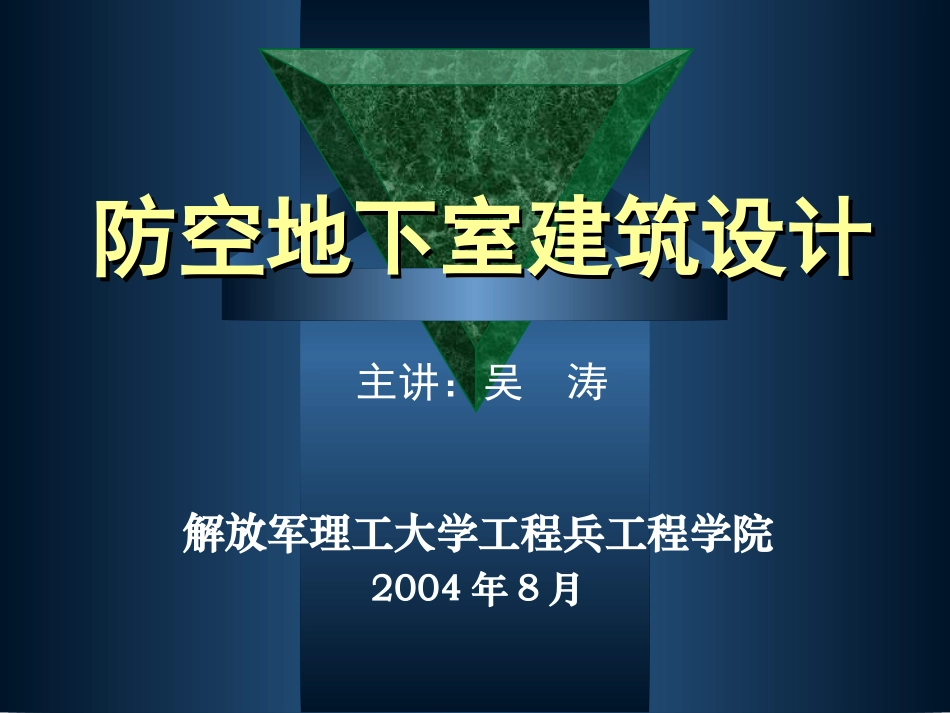

防空地下室建筑设计防空地下室建筑设计主讲：吴涛解放军理工大学工程兵工程学院2004年8月主主要要讲讲授授内内容容1绪论［要点］概念工程分类分级相关规范资料2武器破坏效应与工程防护措施［要点］防护原则与措施常用防护设备3口部设计［要点］出入口形式通风口防护口部综合防护4早期核辐射的防护［要点］防护原则与指标5主体设计［要点］防护、抗爆单元概念与措施辅助房间设计6平战功能转换［要点］转换要求口部转换主体转换7建筑防火［要点］安全疏散防火分区与防护单元结合设计8工程范例与设计要点1.1.绪绪论论相关概念相关概念（1）地下建筑与人防工程（2）防护工程与人防工程（3）人防工程与防空地下室（4）人防有效面积与掩蔽面积1.1.绪绪论论人防工程的组成人防工程的组成◆结构：使建筑成形并能承载的构件◆防护层：结构上方起防护作用的材料◆内部设备：通风空调、给排水和电气◆防护设备：防护门、密闭门等◆密闭区与非密闭区◆主体与口部1.1.绪绪论论人防工程的分类人防工程的分类（1）按战时功能分通信指挥工程、医疗救护工程、防空专业队工程、人员掩蔽工程和配套工程五大类（2）按施工方法分暗挖式（坑道式和地道式）、掘开式（单建掘开式和附建式）1.1.绪绪论论人防工程的分类人防工程的分类1.1.绪绪论论人防工程的分类人防工程的分类其中防空地下室主要特点◆造价经济◆上下建筑互为加强◆不单独占用城市用地，便于实现平战结合◆迅速掩蔽人员或物资◆形式容易受到上部建筑制约１１..绪绪论论人防工程的分级人防工程的分级__抗力抗力（1）按核武器划分为以下几个级别：等级122B344B566B地面冲击波超压≥1.51.20.90.60.30.20.10.050.03１１..绪绪论论人防工程的分级人防工程的分级__抗力抗力（1）按常规武器划分为1级（750磅爆破弹）和2级注：新战术技术要求按常规武器划分为二类共6级级别123456打击方式直接命中非直接命中口径2000磅侵彻爆破弹2000磅低阻式爆破弹1000磅低阻式爆破弹500磅低阻式爆破弹1000磅低阻式爆破弹500磅低阻式爆破弹1.1.绪绪论论人防工程的分级＿人防工程的分级＿防化防化防化等级是以人防工程对化学武器的不同防护标准和防护要求划分的等级。级别隔绝式防护时间（小时）过滤式防护沙林维埃克斯氯化氰时间天总防护剂量（毫克分•/升）时间天透过率（%）时间（小时）总防护剂量（毫克分•/升）甲≥8≥6≥30≥3≤0.001≥2.5≥30乙≥6≥4≥20≥2≤0.003//丙≥3≥3≥10≥1≤0.005//丁≥3//////相关规范和标准相关规范和标准·《人民防空地下室设计规范》GB50038-94·《人民防空工程设计规范》GB50225-95·《人防工程防化设计规范》·《人民防空工程设计防火规范》GB50098-98·《地下工程防水技术规范》GB50108-2001·《人防指挥工程设计标准》RFJ1-99·《人防工程防护功能平战转换设计标准》RFJ1-98·防护设备、平战转换图集……1.1.绪绪论论2.2.工工程程防防护护措措施施武器及次生灾害主体口部出入口通风口化学武器围护结构密闭，有一定室内空间密闭门防毒通道洗消间密闭阀门滤毒器生物武器核武器放射性沾染早期核辐射有一定结构厚度顶板上方覆土通道拐弯通道长度密闭阀门热辐射城市火灾冲击波空气冲击波结构抗力防护密闭门防爆波活门扩散室土中压缩波房屋倒塌出入口数量防倒塌棚架防塌风口防堵篦子常规武器防护单元抗爆单元2.2.工工程程防防护护措措施施武器破坏效应武器破坏效应＿核武器＿核武器核武器基本情况◆种类：原子弹、氢弹、中子弹等◆当量（TNT）◆爆高：比例爆高=高度/当量1/3核武器破坏效应冲击波核电磁脉冲放射性沾染早期核辐射光辐射核武器2.2.工工程程防防护护措措施施武器破坏效应武器破坏效应＿常规武器＿常规武器常规武器基本情况◆弹种：普通爆破弹、砼爆破弹、穿甲弹、半穿甲弹◆口径：500磅、1000磅、2000磅、5000磅常规武器破坏作用◆整体◆局部2.2.工工程程防防护护措措施施武器破坏效应武器破坏效应＿生化武器＿生化武器生物武器◆种类：细菌、立克次体、衣原体和病毒◆特性：致病性传染性迟缓性局限性化学武器◆种类：沙林和VX◆特性：剧毒性多样性流动性持续性局限性2.2.工工程程防防护护措措施施武器破坏效应武器...
