初中三年级物理上册电流第一课时课件VIP免费

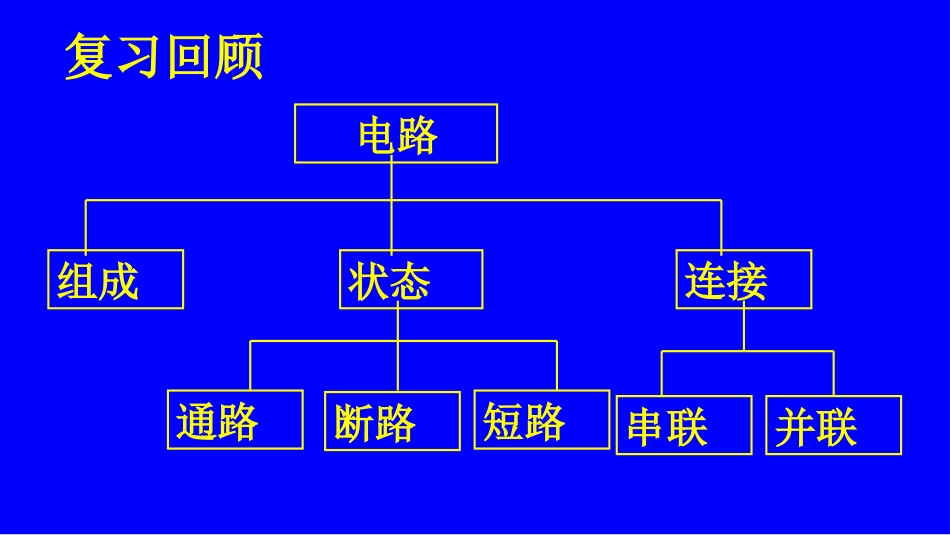

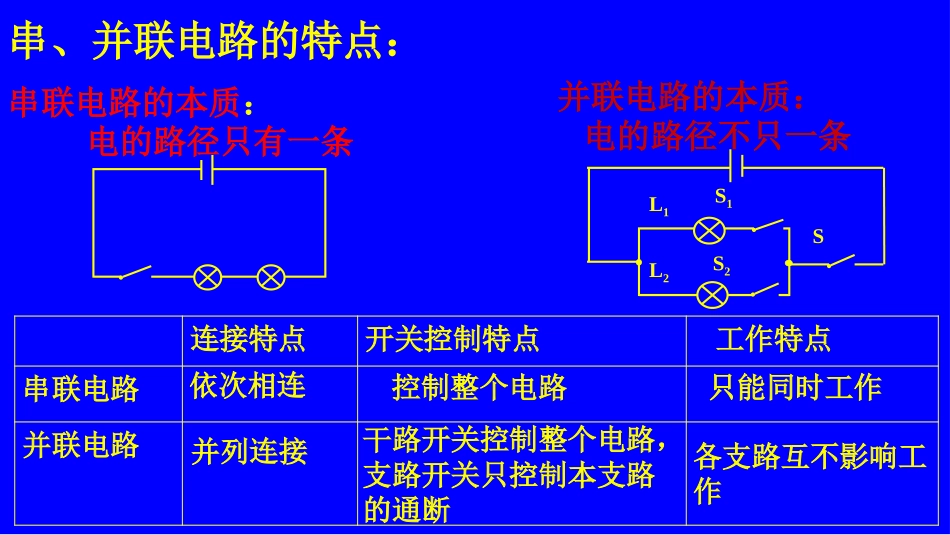

三电流（一）会师中学物理组电路组成状态连接通路断路短路并联串联复习回顾串、并联电路的特点：串联电路的本质：电的路径只有一条并联电路的本质：电的路径不只一条L1L2S2S1S连接特点开关控制特点工作特点串联电路并联电路依次相连并列连接控制整个电路干路开关控制整个电路，支路开关只控制本支路的通断只能同时工作各支路互不影响工作1.电流和电流的方向电流（1）导体中自由电荷的定向移动形成电流（2）电流方向：规定为正电荷定向移动的方向为电流方向（3）国际单位：安培A常用单位：毫安（mA）;微安(A)(4)获得持续电流的条件：电路中必须有____，电路必须是__路。国际单位制里，电流的单位是安培（ampere），简称安，用符号A表示。常用单位还有毫安（mA）、微安（A）等。1A=103mA1mA=103A1A=106A资料库1、电流是由___________移动形成的。人们规定：______定向移动的方向为电流的方向。国际单位制里，电流的单位是______。2、完成下面的单位换算：（1）0.05A=_____________mA（2）0.006A=_______________A（3）6.5×104mA=___________A（4）5×105A=____________mA电荷的定向正电荷安培506×10365500快速反馈实验与思考你想到了吗？前后两次的电流可能不同。？图中的仪表叫做电流表，它是测量电路中电流大小的。电流表的电路图符号：A调零螺丝电流表读数练习使用规则使用示范常见电流表电流表的读数电流表的读数::根据量程确定每个大格和每个小格所表示的电流值根据量程确定每个大格和每个小格所表示的电流值甲图甲图量程量程0.6A0.6A每个大格每个大格每个小格每个小格每个小格每个小格每个大格每个大格0.02A0.02A0.2A0.2A0.1A0.1A1A1A乙图乙图3A3A量程量程一.读出右图电流返回下一题答案0.5A一.右图所示电流值为返回前页下一题二.读出右图电流值返回答案下一题上一题1.7A二.右图所示电流值为返回前页下一题三.读出右图电流值返回答案下一题上一题0.52A三.右图所示电流值为返回前页下一题四.读出右图电流值返回答案下一题上一题0.32A四.右图所示电流值为返回前页下一题五.读出右图电流值返回答案下一题上一题0.7A五.右图所示电流值为返回前页下一题六.读出右图电流值返回答案上一题六.右图所示电流值为0.2A返回前页电流表的使用示范电流表的使用示范::确定量程确定量程0.6A0.6A最终示数最终示数0.2A0.2A×2=0.4A2=0.4A0.4A+0.08A=0.48A0.4A+0.08A=0.48A0.02A0.02A×4=0.08A4=0.08A确定大格刻度确定大格刻度确定小格刻度确定小格刻度返回电流表使用规则电流表的内部构造比较精密，使用不当，很容易烧杯电流表．因此，我们要掌握正确使用电流表的规则．返回4绝对不允许将电流表直接接到电源的两极上(如果直接接到电源上会怎样?)3.被测电流不要超过电流表的量程(在不知道被测电流大小时怎么办)2．“十”、“一”接线柱的接法要正确(怎样接正确?)1．电流表应串联在电路中电流表要串联在电路中测量通过小灯泡的电流时电流表的接法要测量某一部分电路中的电流，必须把电流表串联在这部分电路里测量L2支路中电流时，电流表的接法测量L1支路中电流时,电流表的接法返回前页++--++L1L2L1L2必须使电流从“十”接线柱流进电流表从“一”接线柱流出电流表返回前页“十”“一”接线柱的接法要正确被测电流超过电流表的量程时，不仅测不出电流值，电流表的指针还会被打弯，甚至烧杯电流表．在不能预先估计被测电流大小的情况下，要先用开关迅速试触电流表的接线柱，看看指针的偏转是否在量程之内．如果超出量程，就要改用更大量程的电流表．返回前页测量电流不能超过量程试触试触绝对不允许不经过用电器而把电流表直接接到电源的两极上否则，电流表将很快烧坏返回前页不许短接电流表
