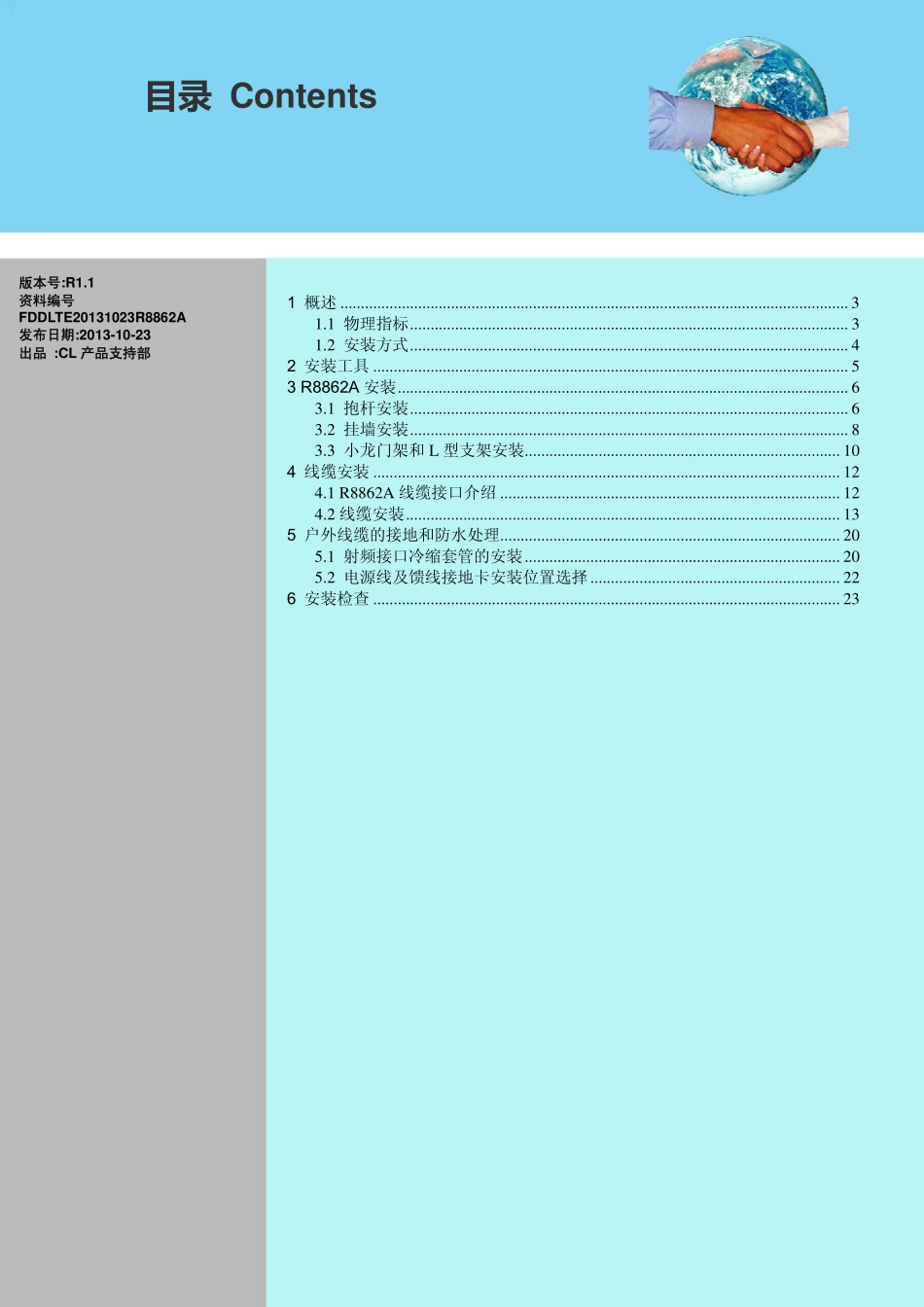

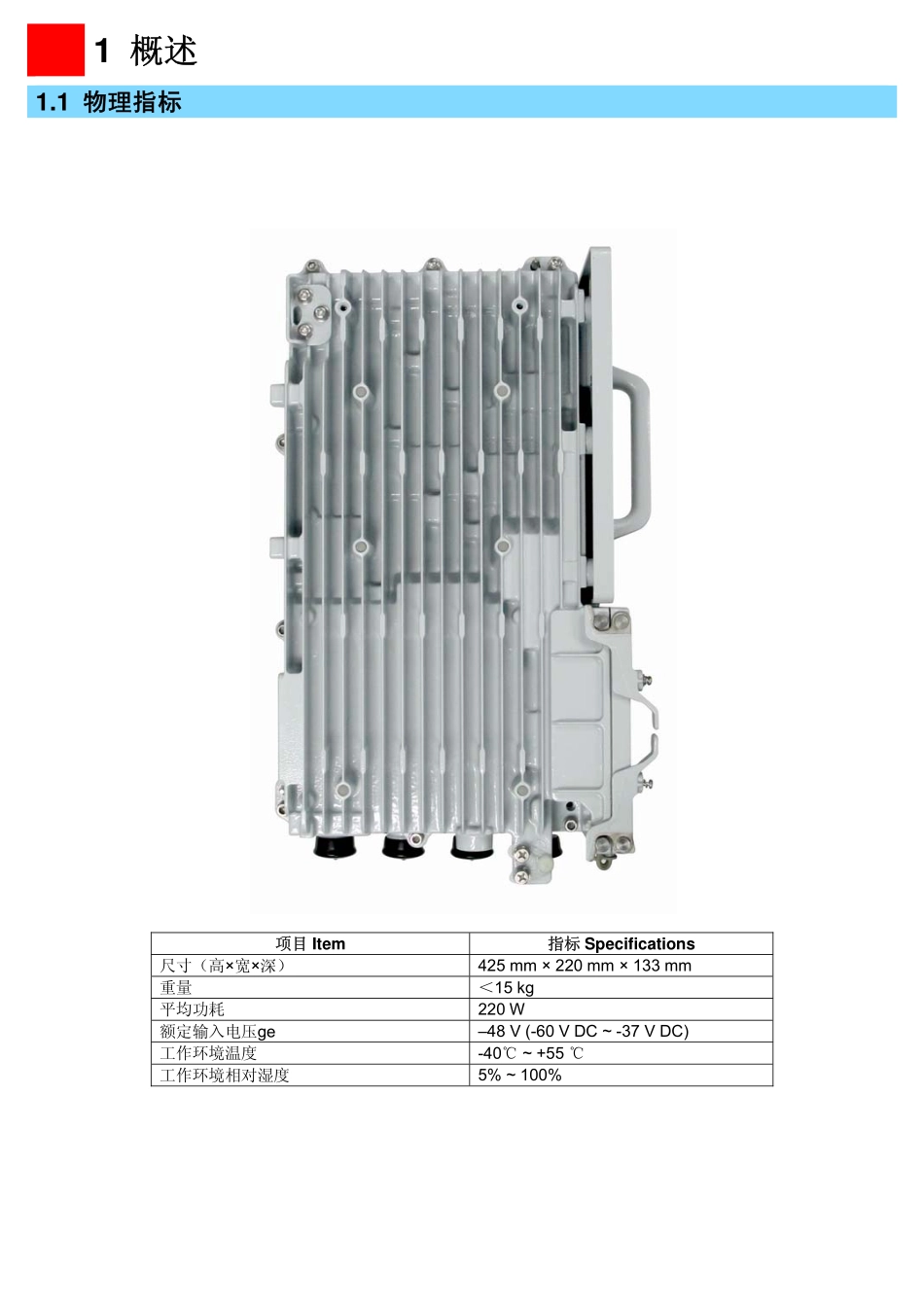

中国电信LTE项目R8862A快速安装指南_R1.1_CH目录Contents1概述............................................................................................................................31.1物理指标...........................................................................................................31.2安装方式...........................................................................................................42安装工具....................................................................................................................53R8862A安装..............................................................................................................63.1抱杆安装...........................................................................................................63.2挂墙安装...........................................................................................................83.3小龙门架和L型支架安装.............................................................................104线缆安装..................................................................................................................124.1R8862A线缆接口介绍...................................................................................124.2线缆安装..........................................................................................................135户外线缆的接地和防水处理...................................................................................205.1射频接口冷缩套管的安装.............................................................................205.2电源线及馈线接地卡安装位置选择.............................................................226安装检查..................................................................................................................23版本号:R1.1资料编号FDDLTE20131023R8862A发布日期:2013-10-23出品:CL产品支持部1概述1.1物理指标项目Item指标Specifications尺寸（高×宽×深）425mm×220mm×133mm重量＜15kg平均功耗220W额定输入电压ge–48V(-60VDC~-37VDC)工作环境温度-40℃~+55℃工作环境相对湿度5%~100%1.2安装方式挂墙安装抱杆安装小龙门架安装L型支架安装2安装工具冲击钻地阻仪吸尘器万用表同轴电缆剥线器电源插板螺丝刀内六角扳手液压钳扳手介刀羊角锤钳子钢卷尺水平尺压线钳安全帽防护手套钢锯梯子3R8862A安装3.1抱杆安装3.1.1抱杆安装一台R8862A1.将螺栓从安装件的方形孔穿过，上好平垫、弹垫和螺帽。注：抱杆安装件的螺丝孔一侧为方形孔，另一侧为开U型孔，螺丝要从方形孔穿入。抱杆安装件适合外径为40~120mm的抱杆。2.将螺丝从对侧安装件U型孔卡入，上紧螺帽。3.将挂件用四颗螺丝固定在R8862A侧面。4.将挂件对准抱杆安装件的卡槽插入。5.将挂件上的固定螺丝拧紧。抱杆安装完成。3.1.2抱杆安装2台RRU1.如果抱杆空间够，则重复3.1.1节步骤独立安装第二个RRU.2.若抱杆空间不够，则将第二套抱杆安装件的四个螺丝取下，拆除安装件上的扩展件。3.将扩展件的侧面卡榫插入原抱杆安装件的侧面卡槽。注意扩展件缺口的方向，如果装反扩展件无法安装。4.将扩展件连接螺丝拧紧，完成扩展件安装。5.重复3.1.1节第4、5步，完成第二个RRU的安装。3.2挂墙安装3.2.1使用钣金安装件挂墙安装R8862A1.将四片钣金挂墙件中的两片直板型安装件分别用两颗螺丝固定在R8862A上部。2.将四片钣金挂墙件中的两片直角型安装件分别用两颗螺丝固定在R8862A下部两侧。3.使用四颗膨胀螺栓将R8862A固定在墙壁适当位置。3.2.2使用抱杆安装件挂墙安装R8862A1.如果没有钣金安装件，可以用两颗膨胀螺栓把抱杆安装件固定在墙壁上。在墙壁上适当位置间距160mm固定两个膨胀螺栓，将抱杆安装件固定在墙上。2.将挂件用...
