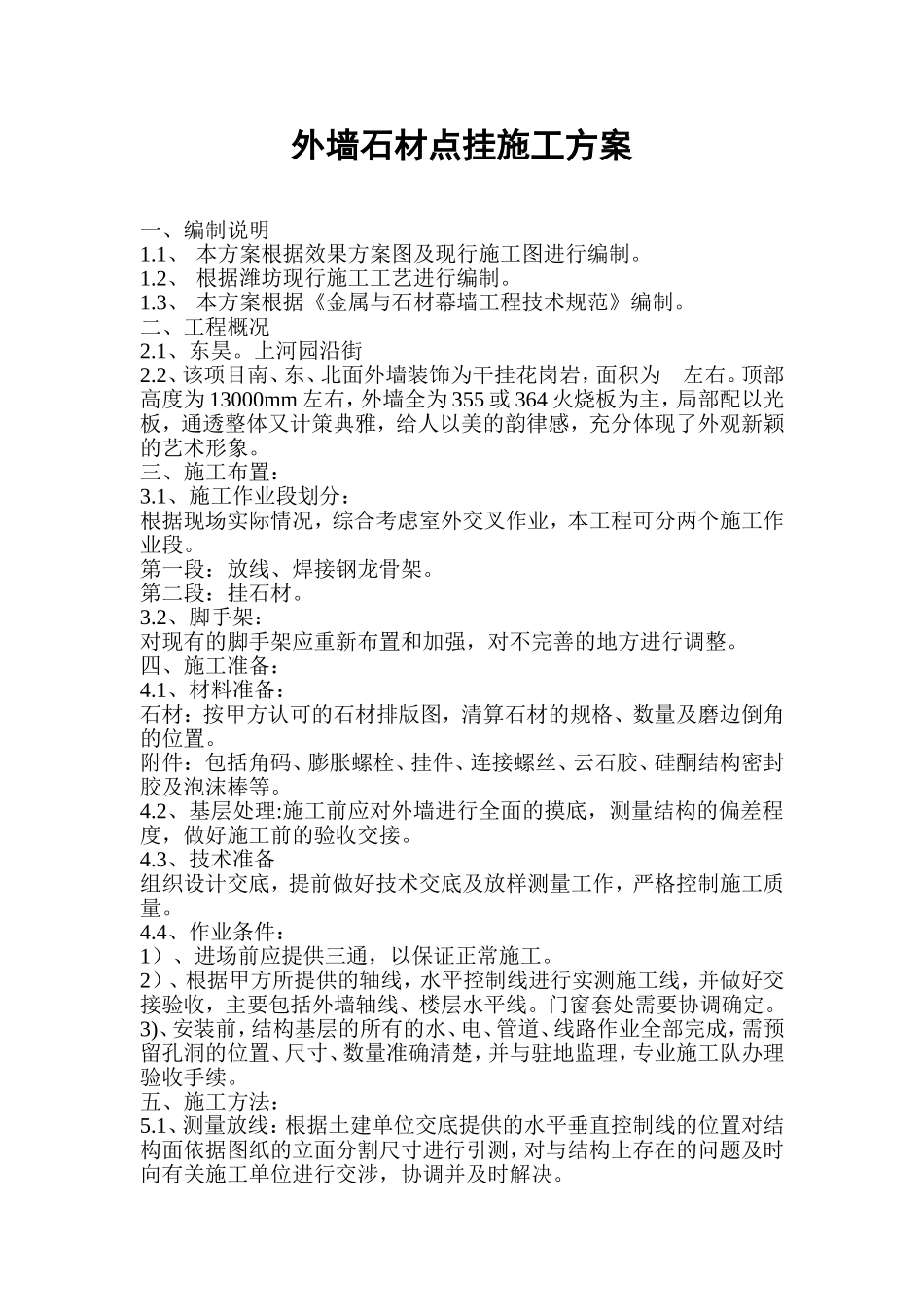

外墙石材点挂施工方案一、编制说明1.1、本方案根据效果方案图及现行施工图进行编制。1.2、根据潍坊现行施工工艺进行编制。1.3、本方案根据《金属与石材幕墙工程技术规范》编制。二、工程概况2.1、东昊。上河园沿街2.2、该项目南、东、北面外墙装饰为干挂花岗岩，面积为左右。顶部高度为13000mm左右，外墙全为355或364火烧板为主，局部配以光板，通透整体又计策典雅，给人以美的韵律感，充分体现了外观新颖的艺术形象。三、施工布置：3.1、施工作业段划分：根据现场实际情况，综合考虑室外交叉作业，本工程可分两个施工作业段。第一段：放线、焊接钢龙骨架。第二段：挂石材。3.2、脚手架：对现有的脚手架应重新布置和加强，对不完善的地方进行调整。四、施工准备：4.1、材料准备：石材：按甲方认可的石材排版图，清算石材的规格、数量及磨边倒角的位置。附件：包括角码、膨胀螺栓、挂件、连接螺丝、云石胶、硅酮结构密封胶及泡沫棒等。4.2、基层处理:施工前应对外墙进行全面的摸底，测量结构的偏差程度，做好施工前的验收交接。4.3、技术准备组织设计交底，提前做好技术交底及放样测量工作，严格控制施工质量。4.4、作业条件：1）、进场前应提供三通，以保证正常施工。2）、根据甲方所提供的轴线，水平控制线进行实测施工线，并做好交接验收，主要包括外墙轴线、楼层水平线。门窗套处需要协调确定。3)、安装前，结构基层的所有的水、电、管道、线路作业全部完成，需预留孔洞的位置、尺寸、数量准确清楚，并与驻地监理，专业施工队办理验收手续。五、施工方法：5.1、测量放线：根据土建单位交底提供的水平垂直控制线的位置对结构面依据图纸的立面分割尺寸进行引测，对与结构上存在的问题及时向有关施工单位进行交涉，协调并及时解决。5.2、龙骨安装：5.3、角码的安装在工作面上用气锤钻直径14mm的孔，用M10mmX100的膨胀螺栓将次角码固定在工作面上。因角码的安装质量直接影响石材安装的质量，所以要对其水平要严格控制。5.5、节点要做防锈防腐处理。六、石材安装：6.1、根据挂件的位置丈量石材的开槽位置，用手提切割机切割成宽为6-7mm,深为15mm，长不小于100mm的槽。6.2、石材安装应严格控制第一块石材的安装，一般由中间往两侧推，自底层由下往上进行，且块块控制层层校核石材的水平垂直位置，保证石材的顺直，板间缝的横平竖直。安装前根据设计要求拉出一条控制通线，控制水平和垂直度，然后拧紧挂件上的镀锌螺栓(一定有弹簧垫圈进行弹性连接)。在控制板上阶的水平时，可以在挂件后有不锈钢平垫进行调节，并在垫座上用大理石胶加固。6.3、石材安装就位后着手清理石材之间的缝隙中的粉尘，自上而下填泡沫棒，随填随嵌密封胶，嵌胶前在板侧1mm处贴好美纹纸，保证胶缝的横平竖直及墙面的清洁。打胶时缝中间显略凹状，表面均匀光滑，接头处顺直无叠胶现象。6.4、在嵌完缝以后，积极组织施工人员进行全面检查，验收合格后，进行全面清洗收尾施工，做好拆架前，报验前的一切工作。七、质量保证措施7.1、加强质量素质教育7.2、对原材料、成品认真组织检验7.3、技术人员要进行全面细致的技术、质量、安全交底7.4、物资进场前，及时提供材质证明、出场合格证等。实行自检、互检、专检的基础上进行分、总、监三级检查制度，严格进行检查。八、安全保证措施九、现场文明施工措施十、成品保护及清理修补潍坊邦泰石材有限公司东昊上河园沿街楼东昊上河园沿街楼外外墙墙石石材材干干挂挂施施工工方方案案编制日期：2008年10月3日
