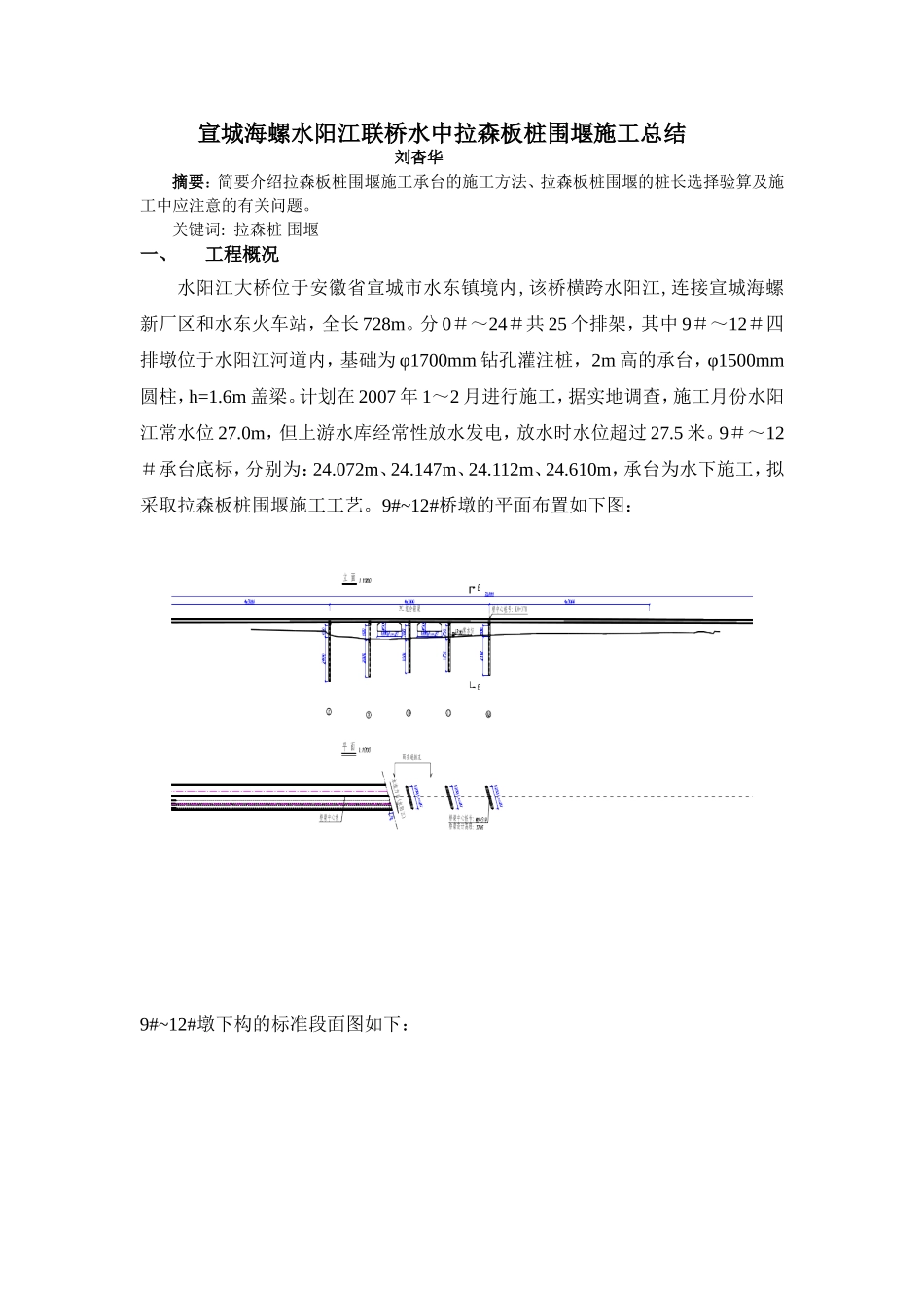

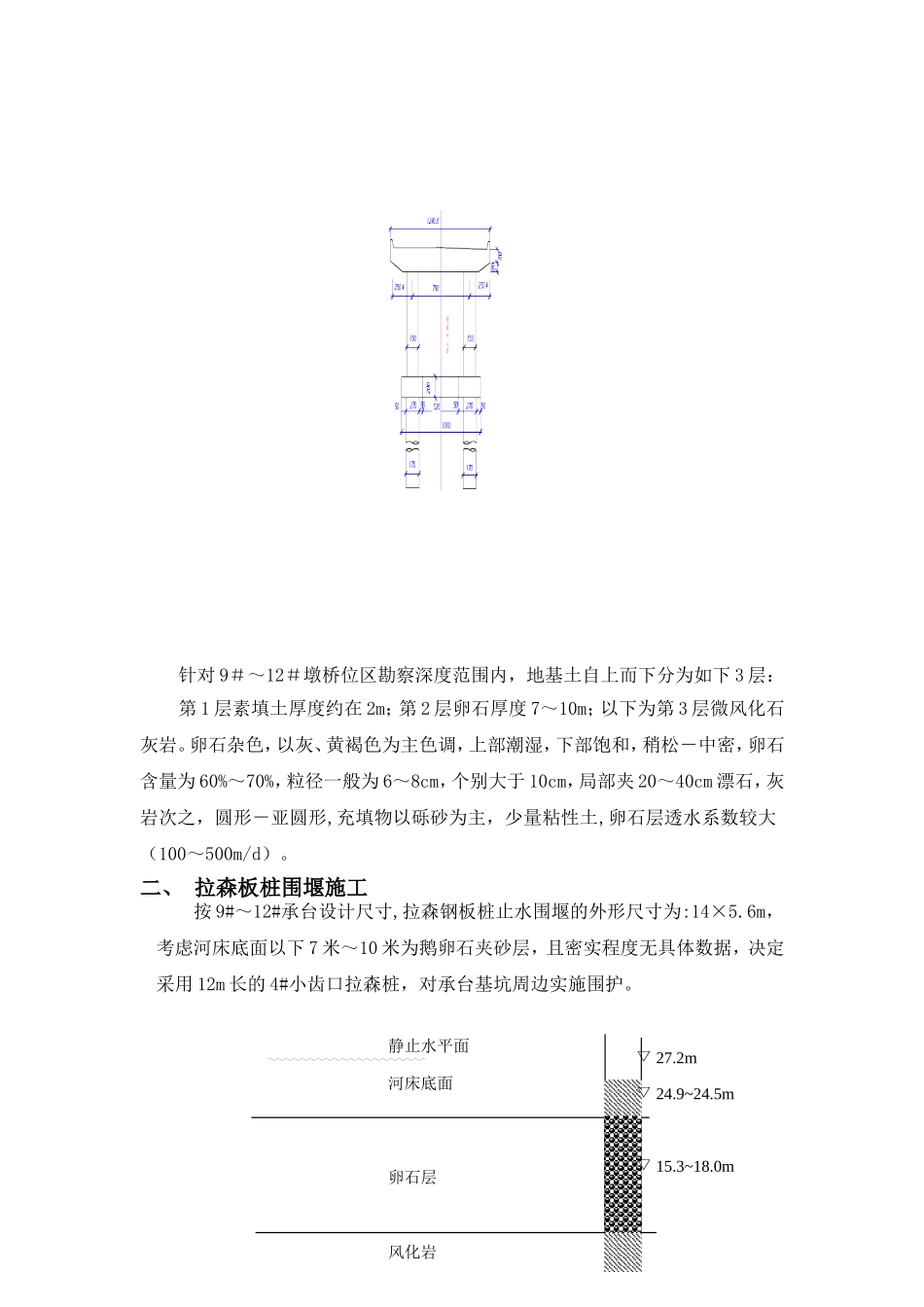

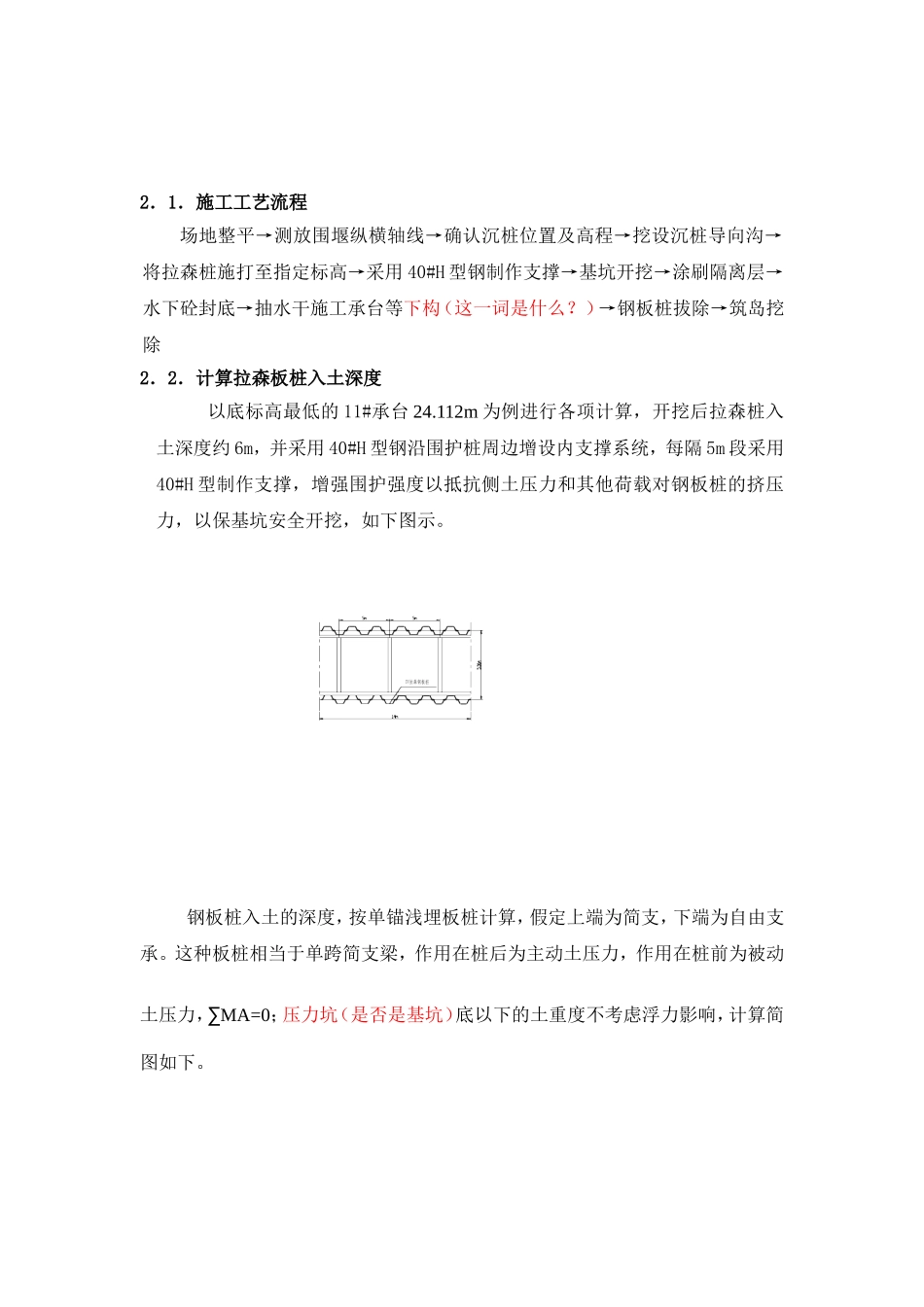

宣城海螺水阳江联桥水中拉森板桩围堰施工总结刘杳华摘要：简要介绍拉森板桩围堰施工承台的施工方法、拉森板桩围堰的桩长选择验算及施工中应注意的有关问题。关键词:拉森桩围堰一、工程概况水阳江大桥位于安徽省宣城市水东镇境内,该桥横跨水阳江,连接宣城海螺新厂区和水东火车站，全长728m。分0＃～24＃共25个排架，其中9＃～12＃四排墩位于水阳江河道内，基础为φ1700mm钻孔灌注桩，2m高的承台，φ1500mm圆柱，h=1.6m盖梁。计划在2007年1～2月进行施工，据实地调查，施工月份水阳江常水位27.0m，但上游水库经常性放水发电，放水时水位超过27.5米。9＃～12＃承台底标，分别为：24.072m、24.147m、24.112m、24.610m，承台为水下施工，拟采取拉森板桩围堰施工工艺。9#~12#桥墩的平面布置如下图：9#~12#墩下构的标准段面图如下：针对9＃～12＃墩桥位区勘察深度范围内，地基土自上而下分为如下3层：第1层素填土厚度约在2m；第2层卵石厚度7～10m；以下为第3层微风化石灰岩。卵石杂色，以灰、黄褐色为主色调，上部潮湿，下部饱和，稍松－中密，卵石含量为60%～70%，粒径一般为6～8cm，个别大于10cm，局部夹20～40cm漂石，灰岩次之，圆形－亚圆形,充填物以砾砂为主，少量粘性土,卵石层透水系数较大（100～500m/d）。二、拉森板桩围堰施工按9#～12#承台设计尺寸,拉森钢板桩止水围堰的外形尺寸为:14×5.6m，考虑河床底面以下7米～10米为鹅卵石夹砂层，且密实程度无具体数据，决定采用12m长的4#小齿口拉森桩，对承台基坑周边实施围护。静止水平面河床底面卵石层风化岩▽27.2m▽24.9~24.5m▽15.3~18.0m2．1．施工工艺流程场地整平→测放围堰纵横轴线→确认沉桩位置及高程→挖设沉桩导向沟→将拉森桩施打至指定标高→采用40#H型钢制作支撑→基坑开挖→涂刷隔离层→水下砼封底→抽水干施工承台等下构（这一词是什么？）→钢板桩拔除→筑岛挖除2．2．计算拉森板桩入土深度以底标高最低的11#承台24.112m为例进行各项计算，开挖后拉森桩入土深度约6m，并采用40#H型钢沿围护桩周边增设内支撑系统，每隔5m段采用40#H型制作支撑，增强围护强度以抵抗侧土压力和其他荷载对钢板桩的挤压力，以保基坑安全开挖，如下图示。钢板桩入土的深度，按单锚浅埋板桩计算，假定上端为简支，下端为自由支承。这种板桩相当于单跨简支梁，作用在桩后为主动土压力，作用在桩前为被动土压力，∑MA=0；压力坑（是否是基坑）底以下的土重度不考虑浮力影响，计算简图如下。主动土压力被动土压力式中：——主动土压力最大压强，——被动土压力最大压强，——主动土压力系数，——被动土压力系数，——土的内摩擦角，取小值——土的重度——基坑开挖深度（按规范求解t时应有安全系数(1.2是否满足),Er·rP=1.2Ea·Ha）为了使钢板桩保持稳定，在A点的力矩等于零，即，亦即将以上数据代入上式中，可得下式整理后即可得所需的最小入土深度所以钢板桩的总长度为：故选择12m拉森桩作为围护桩是合理的。2．3．钢板桩的施工2．3．1.钢板桩施工的一般要求⑴钢板桩的设置位置要符合设计要求，便于9#~12#墩承台等下构的施工，即在承台最突出的边缘外留有支模、拆模的余地，并要考虑基坑开挖时挖机的作业宽度。⑵基坑围护钢板桩的平面布置形状应尽量平直整齐，避免不规则的转角，以便标准钢板桩的利用和支撑设置。各周边尺寸尽量符合板桩模数。⑶水中墩施工期间，在挖土、吊运、扎钢筋、浇筑混凝土等施工作业中，严禁碰撞支撑，禁止任意拆除支撑，禁止在支撑上任意切割、电焊，也不应在支撑上搁置重物。2．3．2.钢板桩的检验、吊装、堆放⑴钢板桩的检验钢板桩运到工地后，需进行整理。清除锁口内杂物(如电焊瘤渣、废填充物等)，对缺陷部位加以整修。①锁口检查的方法：用一块长约2米的同类型、同规格的钢板桩作标准，将所有同型号的钢板桩做锁口通过检查。检查采用卷扬机拉动标准钢板桩平车，从桩头至桩尾作锁口通过检查。对于检查出的锁口扭曲及“死弯”进行校正。②为确保每片钢板桩的两侧锁口平行。同时，尽可能使钢板桩的宽度都在同一宽度规格内。需要进行宽度检查，方法是：对于每片钢板桩分为上中下三部分用钢尺测量其宽度，使每片桩...
