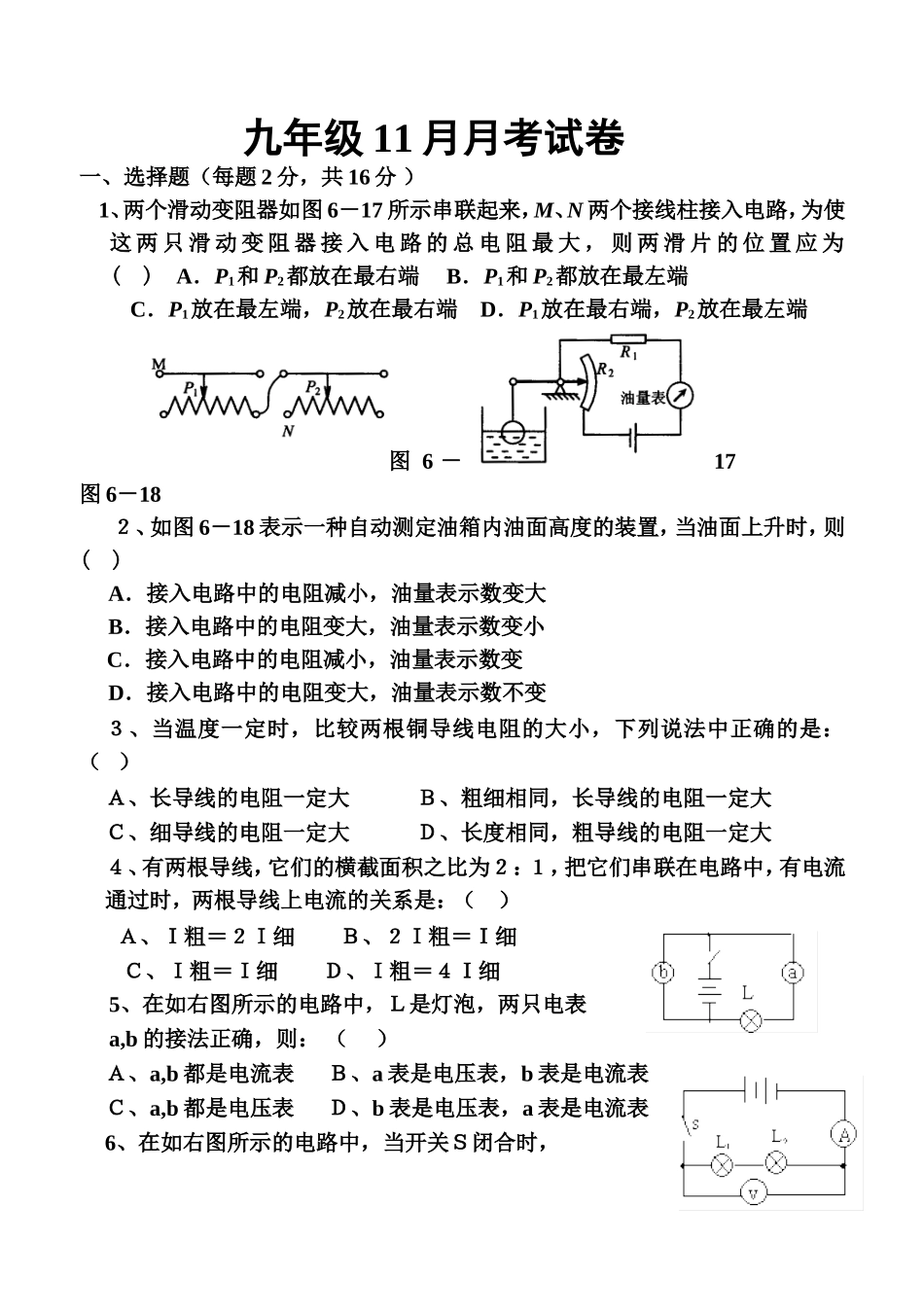

九年级11月月考试卷一、选择题（每题2分，共16分）1、两个滑动变阻器如图6－17所示串联起来，M、N两个接线柱接入电路，为使这两只滑动变阻器接入电路的总电阻最大，则两滑片的位置应为()A．P1和P2都放在最右端B．P1和P2都放在最左端C．P1放在最左端，P2放在最右端D．P1放在最右端，P2放在最左端图6－17图6－18２、如图6－18表示一种自动测定油箱内油面高度的装置，当油面上升时，则()A．接入电路中的电阻减小，油量表示数变大B．接入电路中的电阻变大，油量表示数变小C．接入电路中的电阻减小，油量表示数变D．接入电路中的电阻变大，油量表示数不变３、当温度一定时，比较两根铜导线电阻的大小，下列说法中正确的是：（）Ａ、长导线的电阻一定大Ｂ、粗细相同，长导线的电阻一定大Ｃ、细导线的电阻一定大Ｄ、长度相同，粗导线的电阻一定大４、有两根导线，它们的横截面积之比为２：１，把它们串联在电路中，有电流通过时，两根导线上电流的关系是：（）Ａ、Ｉ粗＝２Ｉ细Ｂ、２Ｉ粗＝Ｉ细Ｃ、Ｉ粗＝Ｉ细Ｄ、Ｉ粗＝４Ｉ细5、在如右图所示的电路中，Ｌ是灯泡，两只电表a,b的接法正确，则：（）Ａ、a,b都是电流表Ｂ、a表是电压表，b表是电流表Ｃ、a,b都是电压表Ｄ、b表是电压表，a表是电流表6、在如右图所示的电路中，当开关Ｓ闭合时，电灯不亮，电流表无读数，电压表读数为电源电压，以下不可能的情况是：（）Ａ、电流表中断路，Ｌ１和Ｌ２都完好Ｂ、Ｌ１灯丝断路，电流表和Ｌ２都完好Ｃ、Ｌ２灯丝断路，电流表和Ｌ１都完好Ｄ、Ｌ１和Ｌ２灯丝都断路，而电流表完好7、如右图所示的电路中，闭合开关，电压表V1示数为5V，V2示数为3V,电源电压为6V，则L2两端的电压为（）A、2V；B、3V；C、5V；D、8V8．小明同学为了探究“保持电压不变电流跟电阻的关系”在如图所示的情况下将A、B两点间10Ω的电阻更换为20Ω的电阻闭合开关后，下一步的操作应当是（）A．记录电流表和电压表的示数B．将滑动变阻器滑片向右移动C．将滑动变阻器滑片向左移动D．适当增加电池的节数二、填空：（每空1分，共16分）9、如图所示，用电压表测小灯泡L1两端的电压。此电路连接有误，请用文字说明其中的错误。图中的错误：________________________________。图6－12图6－1310、如图6－12所示，开关闭合后，两个电压表的示数分别为如图6－13所示，则L1两端的电压为________V。11、单位换算。5V＝________MV0.22kV＝________V200mA＝________A4.6×107Ω=________MΩ12、在串联电路中，电流处处＿＿＿，电压规律的表达式为＿＿＿＿＿；在并联电路中，各支路两端的电压＿＿，电流规律的表达式为＿＿＿＿＿。13、同种材料组成的四根导线，R1=4欧，R2=9欧，R3=11欧，R4=21欧，如果它们的长度相等，横截面积最大的是＿＿＿，如果它们的横截面积相等，则电阻线的长度最长的是＿＿＿＿。14．电阻为10Ω的小电铃与一个阻值为2Ω的定值电阻串联后接在6V的电源上，小电铃刚好正常工作，则电铃正常工作时两端的电压为V。15．电阻R1、R2串联在电路中已知R1：R2＝3：2则通过的电流之比I1：I2＝,电阻两端的电压之比U1：U2＝,并联在电路中，通过的电流之比是。三、实验题：（共19分）16、（4分）按要求在方框内画出电路图，并连接实物图。要求：电灯L1、L2串联，电压表V1测量灯L1两端的电压，电压表V2测量电源两端的电压。17．（15分）在“测量未知电阻Rx的阻值”实验中：（1）请先在下面的方框内画出电路图，再用笔画线代替导线把图中的器材连接成实验电路。（2）请把第二次测量时图所示的电压表和电流表示数填入表中相应的空格。次数123电压／V1．12．3电流／A0．220．46（3）处理表中所记录的各次实验数据得出待测电阻Rx的阻值为_____Ω。（4）小丽同学把待测电阻换成了小灯泡，测出了几组数据，计算出了小灯泡的电阻平均值，你认为她的做法对吗？，为什么？。（5）芳芳组的实验器材中，电压表损坏了。但是她们利用已知电阻的滑动变阻器R0巧妙地测出了未知电阻Rx的阻值。请你帮她们设计出电路图，画在方框内，写出实验步骤及计算Rx的表达式。步骤：（1）；（2）；（3）；计算Rx=四、计算（19分）18、如图所示定值电阻R1的阻值为10...
