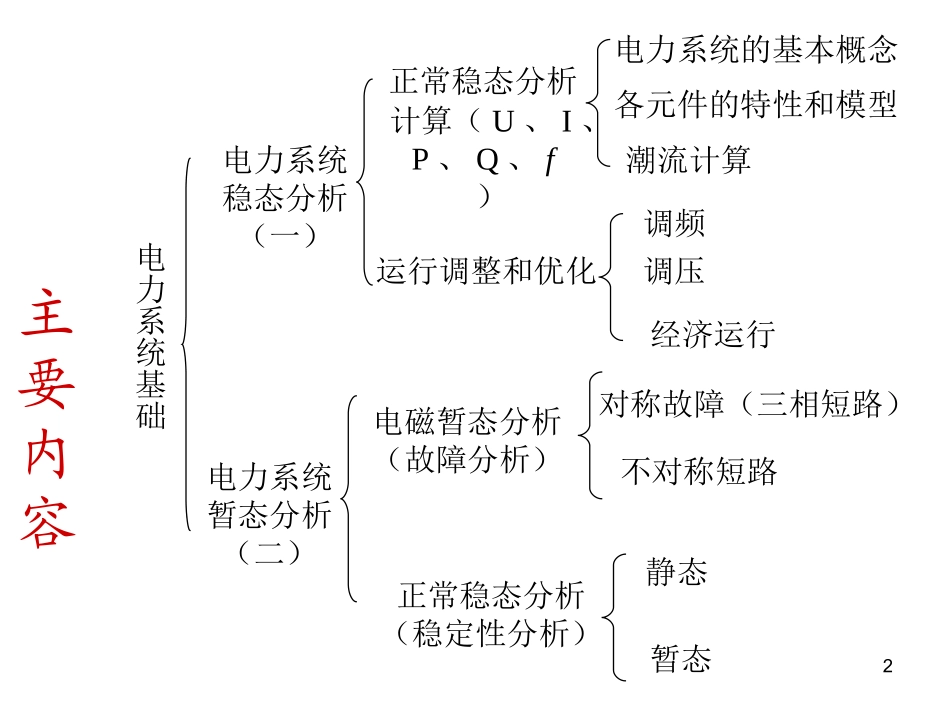

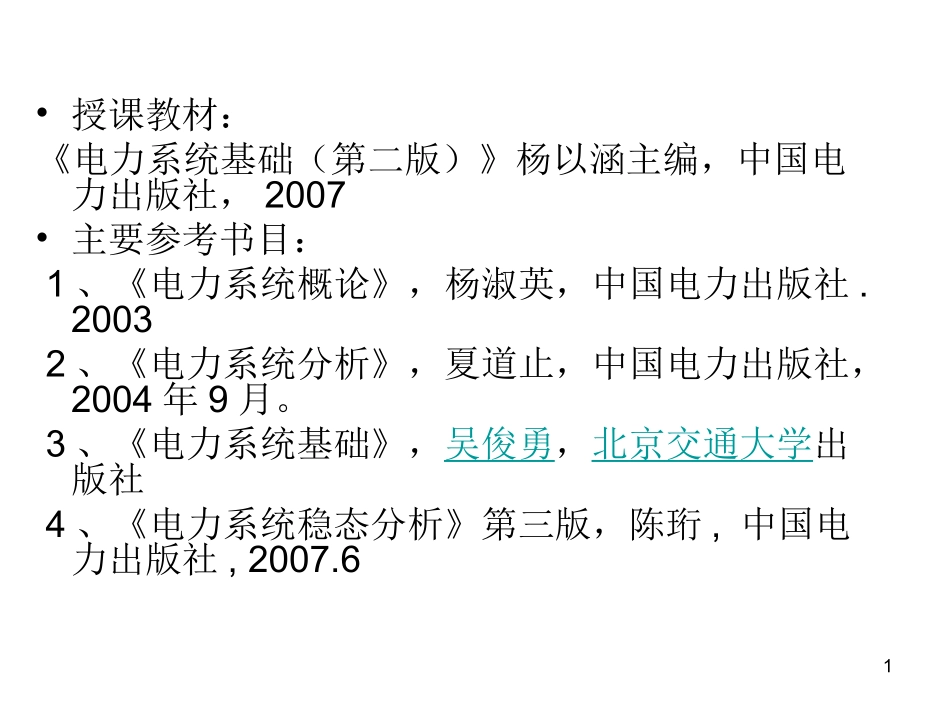

1•授课教材：《电力系统基础（第二版）》杨以涵主编，中国电力出版社，2007•主要参考书目：1、《电力系统概论》，杨淑英，中国电力出版社.20032、《电力系统分析》，夏道止，中国电力出版社，2004年9月。3、《电力系统基础》，吴俊勇，北京交通大学出版社4、《电力系统稳态分析》第三版，陈珩,中国电力出版社,2007.62电力系统稳态分析（一）电力系统基础正常稳态分析计算（U、I、P、Q、f）运行调整和优化电力系统的基本概念各元件的特性和模型潮流计算调频调压经济运行电力系统暂态分析（二）电磁暂态分析（故障分析）正常稳态分析（稳定性分析）对称故障（三相短路）不对称短路静态暂态主要内容3•重点：•三大计算1、标幺值计算2、稳态计算：潮流；调频、调压3、暂态计算：故障；稳定性4第一章电力系统概述第一节电力系统中能源的构成第二节电力系统的形成第三节电力系统的负荷第四节电力系统运行的特点及要求第五节电力系统的电压等级和规定第六节我国电力工业的发展5第一章电力系统概述重点及难点：重点：1、电力系统的基本概念2、电力系统的基本要求3、电压等级难点：电压等级6第一节电力系统中能源的构成•能源开发与利用•(一)能源资源•能源资源是指为人类提供能量的天然物质。它包括煤、石油、天然气、水能等，也包括太阳能、风能、生物质能、地热能、海洋能、核能等新能源。•能源资源是一种综合的自然资源。纵观社会发展史，人类经历了柴草能源时期、煤炭能源时期和石油天然气能源时期，目前正向新能源时期过渡，并且无数学者仍在不懈地为社会进步寻找开发更新更安全的能源。•但是，目前人们能利用的能源仍以煤炭、石油、天然气为主，在世界一次能源消费结构中，这三者的总和约占93%左右。7•能源按其来源可以分为四类：•第一类是来自太阳能。除了直接的太阳辐射能之外，煤、石油、天然气等石化燃料以及生物质能、水能、风能、海洋能等资源都是间接来自太阳能。•第二类是以热能形式储藏于地球内部的地热能，如地下热水、地下蒸汽、干热岩体等。•第三类是地球上的铀、钍等核裂变资源和氘、氚、锂等核聚变资源。•第四类是月球、太阳等星体对地球的引力，而以月球引力为主所产生的能量，如潮汐能。第一节电力系统中能源的构成第一节电力系统中能源的构成8•能源按使用情况进行分类，如表1-1所示。•凡从自然界可直接取得而不改变其基本形态的能源称为一次能源。•由一次能源经过加工或转换成另一种形态的能源称为二次能源。•在一定历史时期和科学技术水平下，已被人们广泛应用的能源，称为常规能源。•那些虽古老但采用了新的先进的科学技术而加以广泛应用的能源称为新能源。•凡在自然界中可以不断再生并有规律地得到补充的能源，称为可再生能源。•经过亿万年形成的，在短期内无法恢复的能源称为非可再生能源。第一节电力系统中能源的构成第一节电力系统中能源的构成9能源一次能源常规能源可再生能源：水力非可再生能源：煤、石油、天然气、核裂变新能源可再生能源：太阳能、风能、生物质能、海洋能、地热能非可再生能源：核聚变材料二次能源电力、焦炭、煤气、汽油、煤油、柴油、重油、沼气、蒸汽、热水表1-1能源分类第一节电力系统中能源的构成第一节电力系统中能源的构成10(二)、资源的有效利用人类生产和生活始终面临着一个无法避免的问题：资源稀缺。注重：能源开发与节约并重第一节电力系统中能源的构成第一节电力系统中能源的构成11一、水力发电•水电站是将水能转变成电能的工厂，能量转换过程：水能→机械能→电能。水流量(m3/s)和水头（落差m）我国水力资源理论蕴藏量：6.98亿千瓦技术可开发：4.93亿千瓦经济可开发：3.95亿千瓦目前已开发：1.08亿千瓦第一节电力系统中能源的构成第一节电力系统中能源的构成12水电站的型式图1－1水电站示意图1－水库；2－压力水管；3－水电站厂房；4－水轮机5－发电机；6－尾水渠道（1）坝后式第一节电力系统中能源的构成第一节电力系统中能源的构成13示例：水口水电厂三峡电站第一节电力系统中能源的构成第一节电力系统中能源的构成14三峡电站水轮机第一节电力系统中能源的构成第一节电力系统中能源的构成15（2）河...
