设备减振降噪的几个措施VIP免费

设备减振降噪的几个措施_第1页
1/33
设备减振降噪的几个措施_第2页
2/33
设备减振降噪的几个措施_第3页
3/33

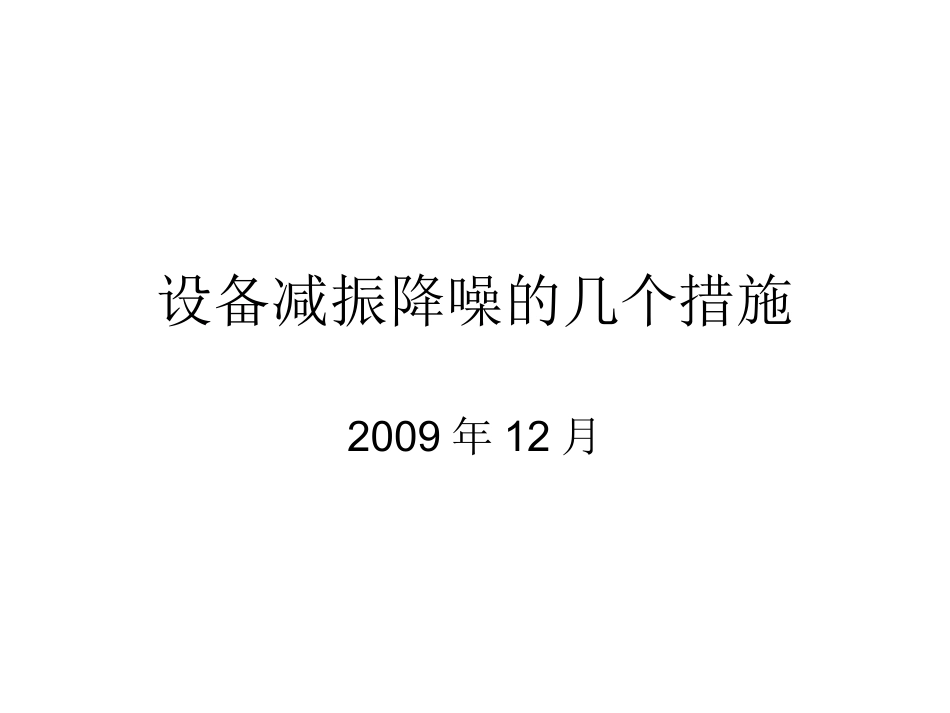

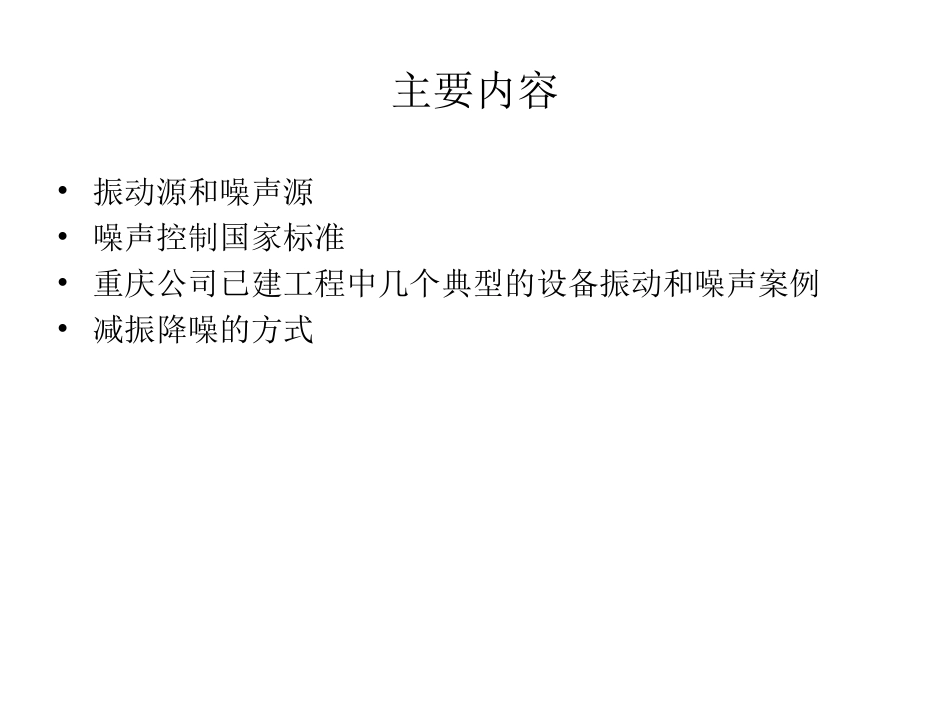

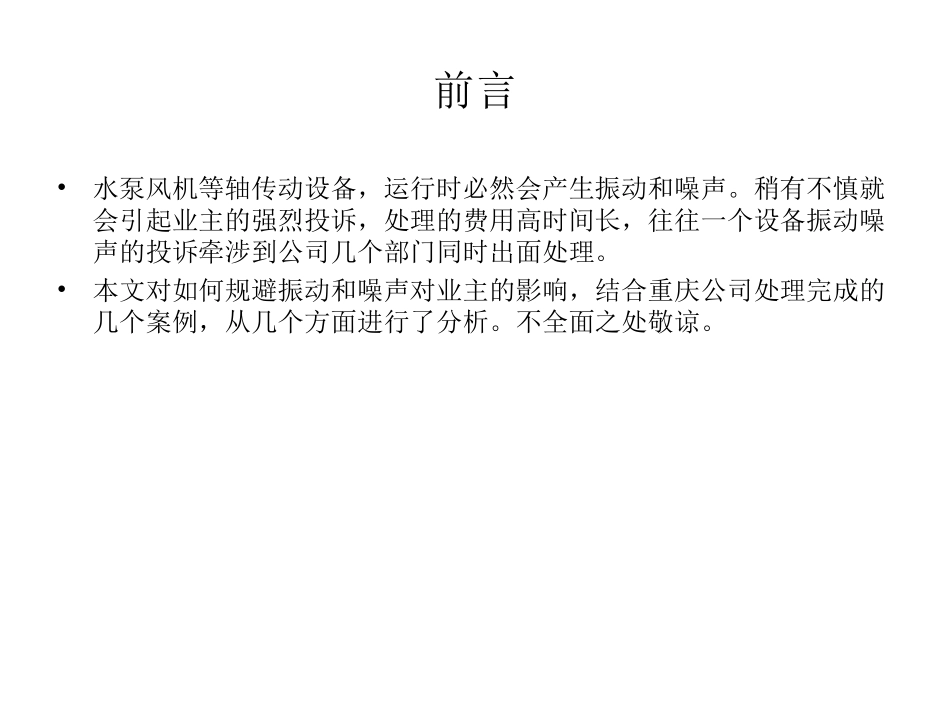

设备减振降噪的几个措施2009年12月前言•水泵风机等轴传动设备,运行时必然会产生振动和噪声。稍有不慎就会引起业主的强烈投诉,处理的费用高时间长,往往一个设备振动噪声的投诉牵涉到公司几个部门同时出面处理。•本文对如何规避振动和噪声对业主的影响,结合重庆公司处理完成的几个案例,从几个方面进行了分析。不全面之处敬谅。主要内容•振动源和噪声源•噪声控制国家标准•重庆公司已建工程中几个典型的设备振动和噪声案例•减振降噪的方式振动源和噪声源•振动和噪声的关联度较高,对水泵等设备来说,常常是振动和噪声同时产生。水泵机组、风机等设备在运行过程中产生的振动和噪声;水流速度过大等产生的振动和噪声;高扬程水泵启停过程水锤引起的振动和噪声振动源噪声源噪声控制国家标准•《声环境质量标准》GB3096-2008中1、2类功能区进行控制:•环境噪声限值:单位dB声环境功能区类别时段昼间夜间1类55452类60501类声环境功能区:指以居民区、医疗卫生、文化教育、科研设计、行政办公为主要功能,需要保持安静的区域2类声环境功能区:指以商业金融、集市贸易为主要功能,或者居住、商业、工业混杂,需要维护住宅安静的区域重庆公司已建工程中几个典型的设备振动和噪声案例•水泵选型:•屋面板上的空调水泵运行引起下层房间柱和墙体振动,如北岸星座裙房屋面空调水泵运行导致其正下方的7F一办公室桌面振动.后将水泵换成屏蔽泵后该现象消失。•屋面板上安装水泵,其下层房间静音要求高:•北城天街小商区B区屋面板上的空调水泵按常规方式安装,商场招商后水泵下面正好是UME五星级电影院,其放映厅内噪声要求低于35db,而水泵运行时放映厅内噪声值接近50db,但相同商区相同方式安装的A区空调水泵下面是一大型中餐店,对近50db的水泵运行噪声从来未投述;A区下层为中餐店B区下层为UME空调水泵位置B区空调水系统减振措施:管道和水泵全部增加阻尼金属减震器,运行时夜间测试放映厅内噪声基本达到35db,UME认可A区空调水泵直接用厂家配送的橡胶减震垫,无投诉,就没有整改•裙房屋面安装的风机和空调模块机的运行噪声,在周围环境安静时会引起较强烈投述,但周围环境嘈杂时基本无投述。•水晶郦城K27商业裙房屋面安装的空调水泵和模块机,晚上运行时距离很近的塔楼水晶星座基本无投述,距机组约90米的水晶郦城一组团1-8/1-9的8~12层业主开始投述,晚上10:00在小区测试,噪声值60dB,且投诉的业主室内明显有机器蜂鸣声。•分析:水晶星座多出租为写字间用且星座靠近主干道,噪声源多,晚上住宿人员少,业主不敏感;水晶郦城一组团是远离主干道的住区,夜间背景噪声低,很安静,通过空中传导的噪声在背景噪声很低的情况下,显得很突兀,业主不能接受,K27裙房屋面的标高基本平1-8/1-9的6层标高,噪声弧线传播后正好在8~12层反映明显。平面图如下:约90米1-8/1-9测试点K27裙房屋面空调位K27裙房屋面苯板隔声屏处理措施:裙房屋面靠住区方向正好有铝合金百叶遮挡设备,用50厚苯板固定在百叶上形成隔声屏障,隔声效果明显,晚上在原监测点測得噪声由原来的60dB降到52dB,业主没有再投诉50厚苯板隔声屏水晶郦城1-9•高扬程水泵(如100米以上的消防泵)一般采用多级泵,在起停时水锤引起的噪声和振动都比较强烈,管道振动明显。解决办法:将泵房放在地下室最底层,安装时注意消声缓闭止回阀的选择和管道柔性接头减振,•管道中水流速度过快引起明显噪声:•水晶国际写字楼4F为物业办公室,设计时物业要求加大该层的空调水泵流量,当时循环干管(立管)已经安装,导致管内水流速度达到2.23m/s,超过规范上限2.0m/s,加上管廊中管道密集,在顶层管井门外夜间噪声66dB,感觉明显。好在该管井在卫生间内,无投诉,故暂未处理•平面布置如下图示:卫生间内管廊减振降噪的方式•噪声的控制从噪声源头进行控制,噪声源主要是水泵、空调机组、管道内水流声等。•减振主要在设备安装方面进行控制。设备房选择设备选型设备安装管道降噪减振设备房及露天设备降噪减振降噪方式•设备房选择:减振和降噪费用最节省的方式就是设备房的合理选择布置水泵房、空调机房的有利位置公共地下车库...
