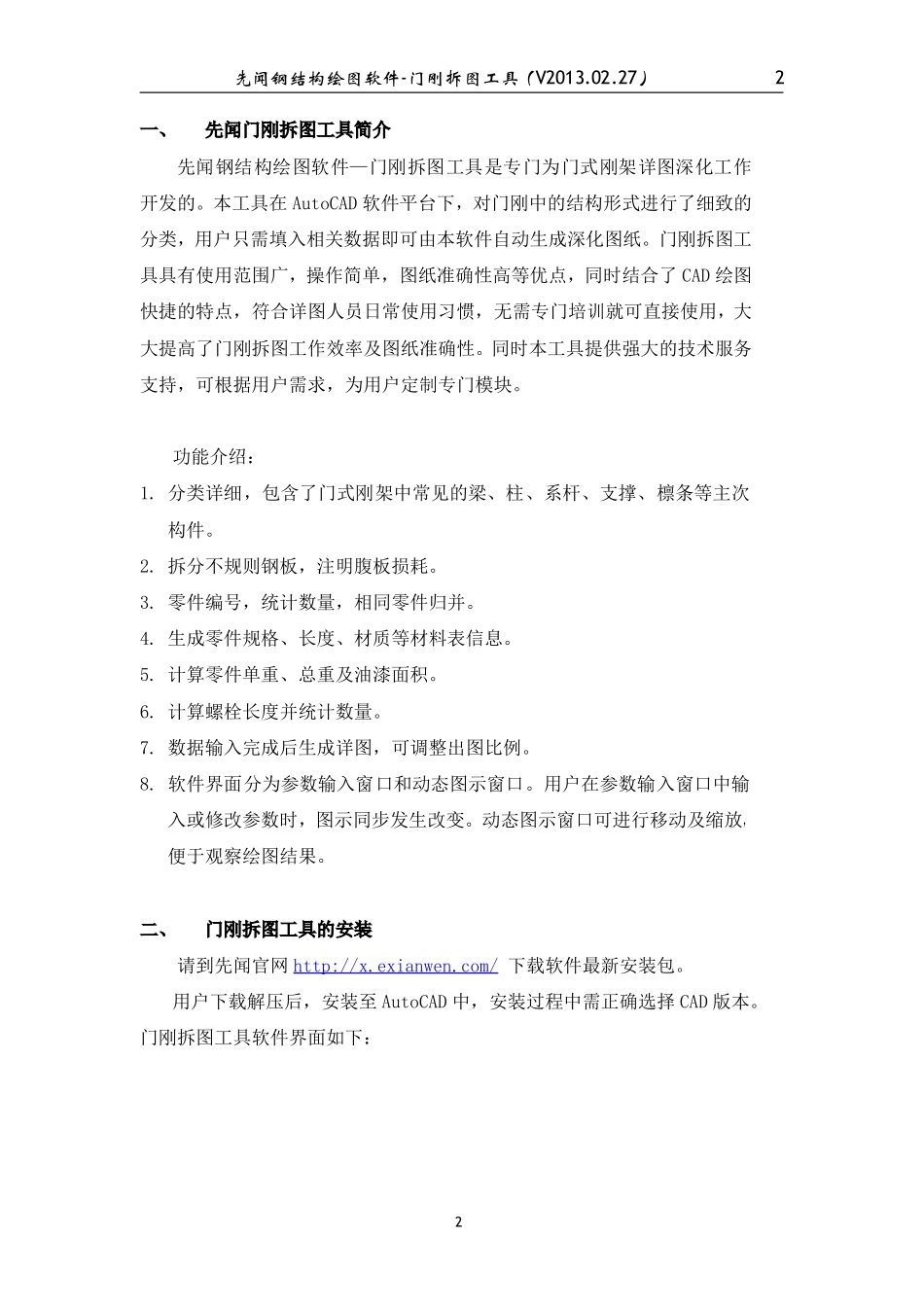

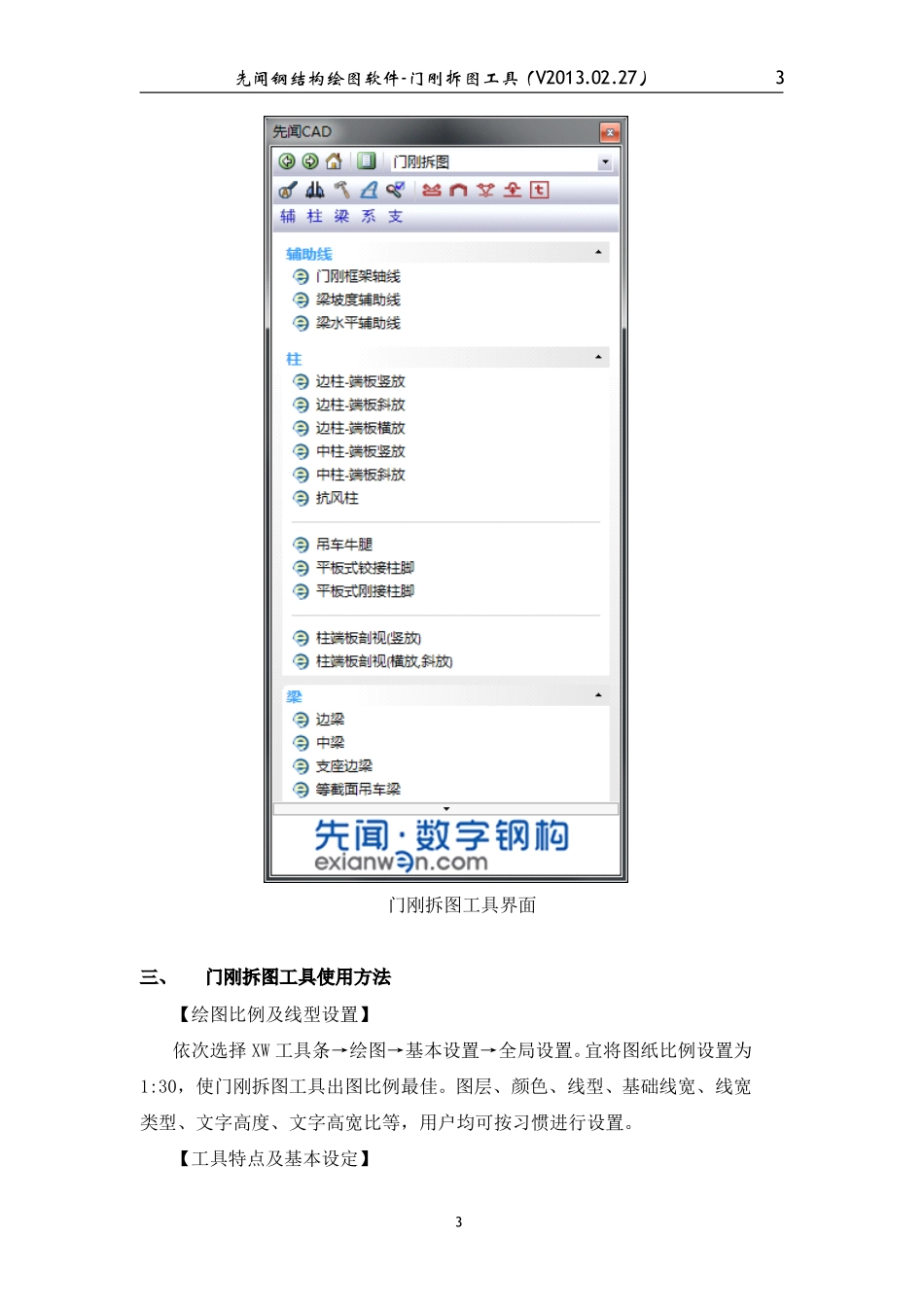

先闻钢结构绘图软件-门刚拆图工具（V2013.02.27）11先闻钢结构绘图软件门刚拆图工具使用手册先闻钢结构绘图软件-门刚拆图工具（V2013.02.27）22一、先闻门刚拆图工具简介先闻钢结构绘图软件—门刚拆图工具是专门为门式刚架详图深化工作开发的。本工具在AutoCAD软件平台下，对门刚中的结构形式进行了细致的分类，用户只需填入相关数据即可由本软件自动生成深化图纸。门刚拆图工具具有使用范围广，操作简单，图纸准确性高等优点，同时结合了CAD绘图快捷的特点，符合详图人员日常使用习惯，无需专门培训就可直接使用，大大提高了门刚拆图工作效率及图纸准确性。同时本工具提供强大的技术服务支持，可根据用户需求，为用户定制专门模块。功能介绍：1.分类详细，包含了门式刚架中常见的梁、柱、系杆、支撑、檩条等主次构件。2.拆分不规则钢板，注明腹板损耗。3.零件编号，统计数量，相同零件归并。4.生成零件规格、长度、材质等材料表信息。5.计算零件单重、总重及油漆面积。6.计算螺栓长度并统计数量。7.数据输入完成后生成详图，可调整出图比例。8.软件界面分为参数输入窗口和动态图示窗口。用户在参数输入窗口中输入或修改参数时，图示同步发生改变。动态图示窗口可进行移动及缩放，便于观察绘图结果。二、门刚拆图工具的安装请到先闻官网http://x.exianwen.com/下载软件最新安装包。用户下载解压后，安装至AutoCAD中，安装过程中需正确选择CAD版本。门刚拆图工具软件界面如下：先闻钢结构绘图软件-门刚拆图工具（V2013.02.27）33门刚拆图工具界面三、门刚拆图工具使用方法【绘图比例及线型设置】依次选择XW工具条→绘图→基本设置→全局设置。宜将图纸比例设置为1:30，使门刚拆图工具出图比例最佳。图层、颜色、线型、基础线宽、线宽类型、文字高度、文字高宽比等，用户均可按习惯进行设置。【工具特点及基本设定】先闻钢结构绘图软件-门刚拆图工具（V2013.02.27）44门刚拆图工具的特点：1、拆图工具适用于轻钢门式刚架的详图绘制工作。可减少深化工作量，降低深化设计人员的工作强度，根据用户的定义自动绘制一些常用图形，编号并形成材料报表。2、拆图工具是一款辅助绘图工具，旨在协助深化人员的设计绘图，并不能代替深化人员的一些工作。3、深化人员进过简单学习即可掌握模块的编制，可根据自身要求编制相关模块。4、窗口分为参数输入部分及动态图示部分，参数输入值变化时，图示将会同步更新，直观地显示参数变化后的绘图结果。图示可移动及缩放以观察绘图结果。操作界面见下图：门刚拆图工具的基本设定：1、图块比例=图纸比例时，图中量取长度与标注长度一致。符合绘图习惯。2、单个模块包含常用数据，工程特殊结构部位需由深化人员自行添加绘制。3、材料表生成单支构件的零件数据，零件长度设定为零件的净长，重量先闻钢结构绘图软件-门刚拆图工具（V2013.02.27）55均为设为毛重，油漆面积指的是零件表面积。4、为防止螺栓重复计算，螺栓数量计算有如下设定：1）锚栓配套螺母在柱脚节点中计入。2）钢梁与钢柱拼接节点螺栓在梁端板剖视图中计入。3）吊车梁与牛腿连接螺栓和吊车梁对接螺栓在吊车梁图中计入。4）系杆与柱、梁节点螺栓在系杆图中计入。5）檩条等其他次构件螺栓由用户自行统计。6）高强螺栓长度按规范计算得出，需根据实际采购情况进行复核。7）普通螺栓长度由用户根据采购情况自定义。8）其他工程配件如花篮、膨胀螺栓、化学锚栓等由用户自行统计。5、为便于拼装整体门刚框架，对定位点做如下设定：1）钢柱定位点为底板中心，可输入偏心距离控制钢柱偏心。如图：2）钢梁定位点为端板边缘线与梁上翼缘交点，与钢柱输出点为同一点。先闻钢结构绘图软件-门刚拆图工具（V2013.02.27）663）钢柱输出点，用于梁定位点插入。输出点位置先闻钢结构绘图软件-门刚拆图工具（V2013.02.27）77插入梁节点效果【绘图流程及内容】主要流程：1.绘制门刚框架，框架放样过程中同时出主构件图。2.使用节点模块绘制主构件细部，完成主构件详图。3.相同跨刚架主构件由第一榀刚架构件图复制后修改。4.重复1~3步骤绘制其他跨刚架主构件图。5.用次构件模块绘制次构件。6.其他部分补充完整...
