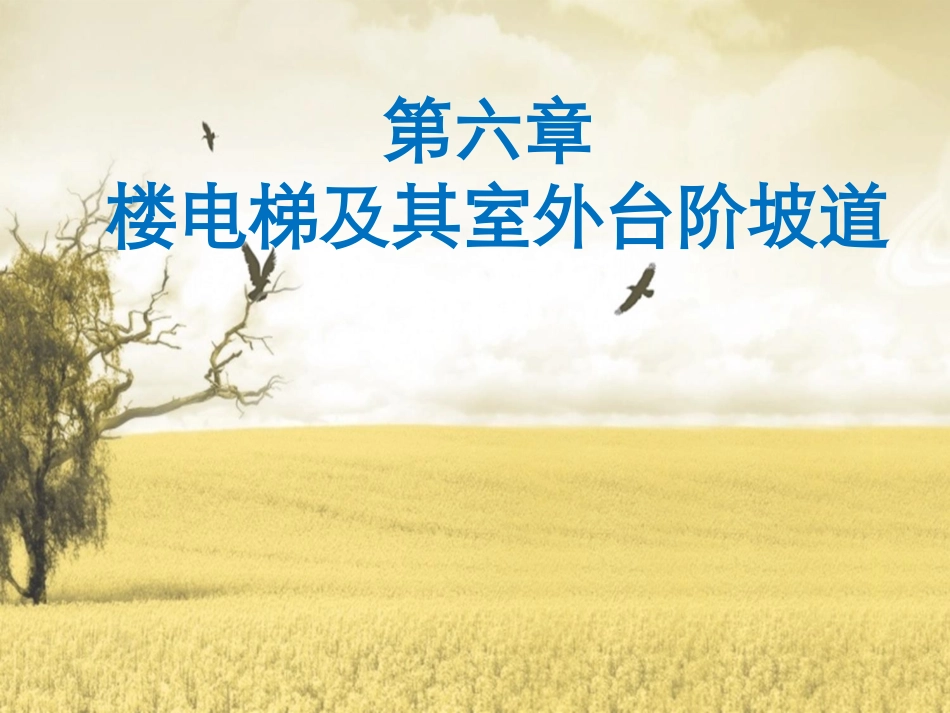

第六章 楼电梯及其室外台阶坡道VIP免费

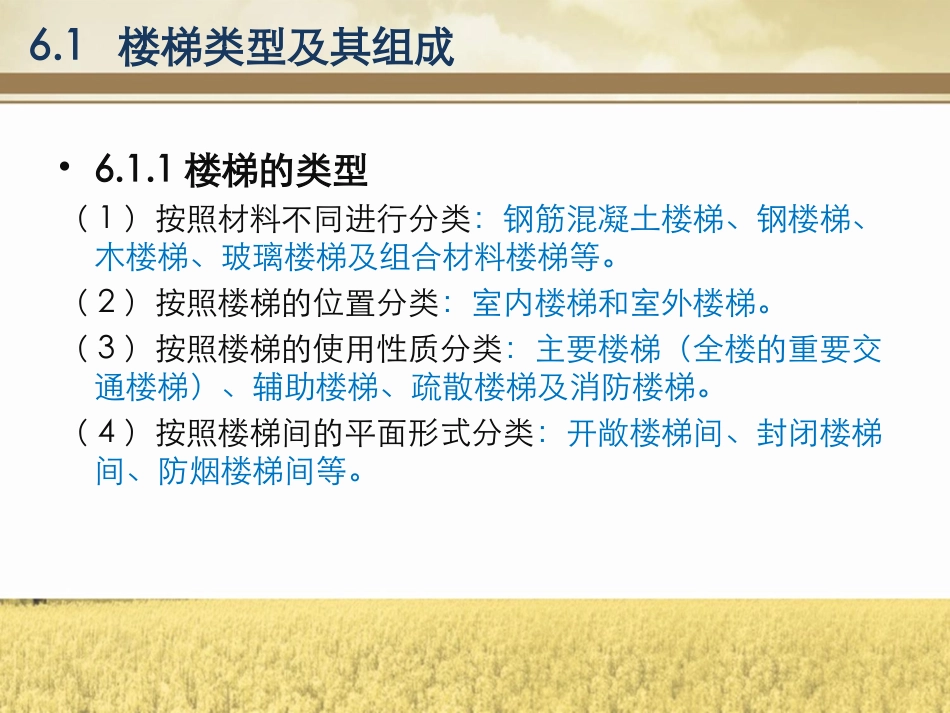

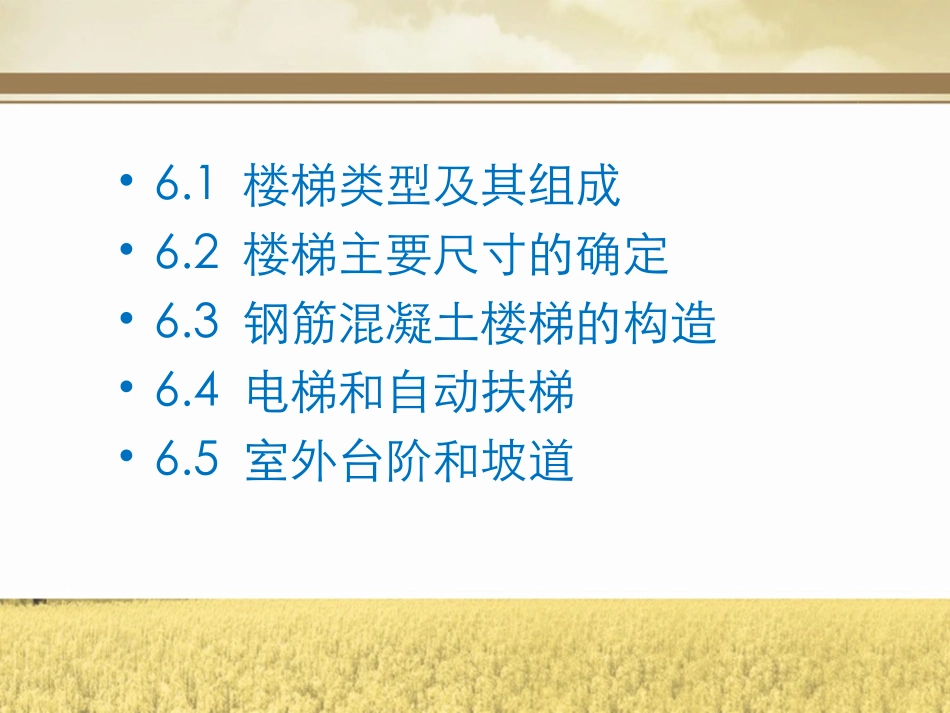

第六章楼电梯及其室外台阶坡道•6.1楼梯类型及其组成•6.2楼梯主要尺寸的确定•6.3钢筋混凝土楼梯的构造•6.4电梯和自动扶梯•6.5室外台阶和坡道6.1楼梯类型及其组成•6.1.1楼梯的类型（1）按照材料不同进行分类：钢筋混凝土楼梯、钢楼梯、木楼梯、玻璃楼梯及组合材料楼梯等。（2）按照楼梯的位置分类：室内楼梯和室外楼梯。（3）按照楼梯的使用性质分类：主要楼梯（全楼的重要交通楼梯）、辅助楼梯、疏散楼梯及消防楼梯。（4）按照楼梯间的平面形式分类：开敞楼梯间、封闭楼梯间、防烟楼梯间等。（5）按照楼梯的平面形式分类：①单跑楼梯②交叉式楼梯③双跑楼梯④双分双合式平行楼梯⑤剪刀式楼梯⑥转折式三跑楼梯⑦螺旋楼梯⑧弧形楼梯6.1.2楼梯的组成•楼梯一般由楼梯段、楼梯平台、栏杆（或栏板）和扶手三部分组成。楼梯所处的空间称为楼梯间。（1）楼梯段：又称为楼梯跑（级），是楼层之间的倾斜构件，同时也是楼梯的主要使用部分。（2）楼梯平台：指连接地面与梯段端的水平部分，根据标高不同，分为楼层平台和中间休息平台两部分。（3）栏杆（栏板）和扶手：为了保证人们在楼梯上行走安全，楼梯段和平台临空边缘应安装栏杆或栏板。栏杆或栏板上部供人用手扶持的配件称扶手。（4）楼梯梯井：楼梯的两梯段或三梯段之间形成的竖向空隙。6.2楼梯主要尺寸的确定•楼梯涉及梯段、踏步、平台、净空高度、坡度等多个尺寸。6.2.1楼梯段的宽度和长度楼梯段的宽度是指墙面至扶手中心线或扶手中心线之间的水平距离。楼梯段的长度是指楼梯段在水平面上的投影长度。取决于楼梯的踏步数和和踏步的宽度，而踏步数取决于踏步的高度和楼层的高度。6.2.2楼梯平台深度楼梯平台是连接楼地面与楼段端部的水平部分，有中间平台和楼层平台。平台净深度不应小于楼梯梯段的宽度，并不应小于1.2m。6.2.3楼梯的坡度与踏步尺寸•楼梯的坡度是指楼梯段的坡度，即楼梯段的倾斜角度。它有两种表示方法：一种是用斜面和水平面夹角表示；另一种表示方法是斜面的垂直投影高度与斜面的水平投影长度之比。楼梯的坡度一般在二十度至四十五度之间。•楼梯的踏步尺寸，包括踏步宽度b和踏步高度h。踏步宽度指相邻两踏步前缘线之间的水平距离；踏步高度指相邻两踏步面之间的垂面距离。•经验公式:2h+b=600-6206.2.4楼梯栏杆扶手的高度•室内楼梯的扶手高度，自踏步前缘线量起不宜小于零点九米，靠楼梯井一侧水平扶手超过零点五米时，其高度不应小于１m。儿童使用的楼梯扶手也不能降低，可采取在适当高度加一道扶手的作法。6.2.5楼梯的净空高度•楼梯的净空高度包括楼梯段的净高和平台过道处的净高。楼梯平台上部及下部过道处的净高不应小于２m。楼梯段净高为自踏步前缘线量至直上方突出物下缘间的铅垂高度，这个净高应保证人们行走不受影响，最好人的上肢向上伸直不触及上部结构。6.3钢筋混凝土楼梯的构造•由于钢筋混凝土的耐火和耐久性能均较木材和钢材好，所以在民用建筑中，一般都采用钢筋混凝土楼梯，钢筋混凝土楼梯依施工方法不同，有现浇和预制装配两大类。6.3.1现浇钢筋混凝土楼梯现浇钢筋混凝土楼梯是吧楼梯段和平台整体浇注在一起的楼梯，其整体性好、刚度大、抗震性能好。根据楼梯段传力与结构形式的不同，主要有板式和梁板式楼梯两大类。（1）板式楼梯•将梯段作为带锯齿的平板，斜搁在平台梁上，再由支座将荷载依次传递下去；平台梁之间的距离为板的跨度。•钢筋砼梯段的主筋沿长方向配置，楼梯段应沿跨度方向布置受力钢筋。当荷载较大时，板的截面高度也将很大，所以板式楼梯常用于楼梯荷载较小、楼梯段跨度也较小的住宅等房屋。•板式楼梯段的底面平齐，便于装修。（2）梁板式楼梯•当楼梯的荷载较大、楼梯段的跨度也较大时，楼梯段由板与梁组成。板承受荷载并传给梁，再由梁传给平台梁。•楼梯段梁间的距离即为板的跨度。梁板式楼梯与板式楼梯相比较，板的跨度小，故在板厚相同的情况下，梁板式楼梯可以承受较大的荷载。•靠墙的楼梯段，一般只在临空一侧设梁，而将板的另一端搁置在楼梯间的墙上。6.3.2预制装配式楼梯•在建筑工程中，随着预制装配式钢筋混凝土楼板的大量采用，一般房屋也都采用预制装配...
