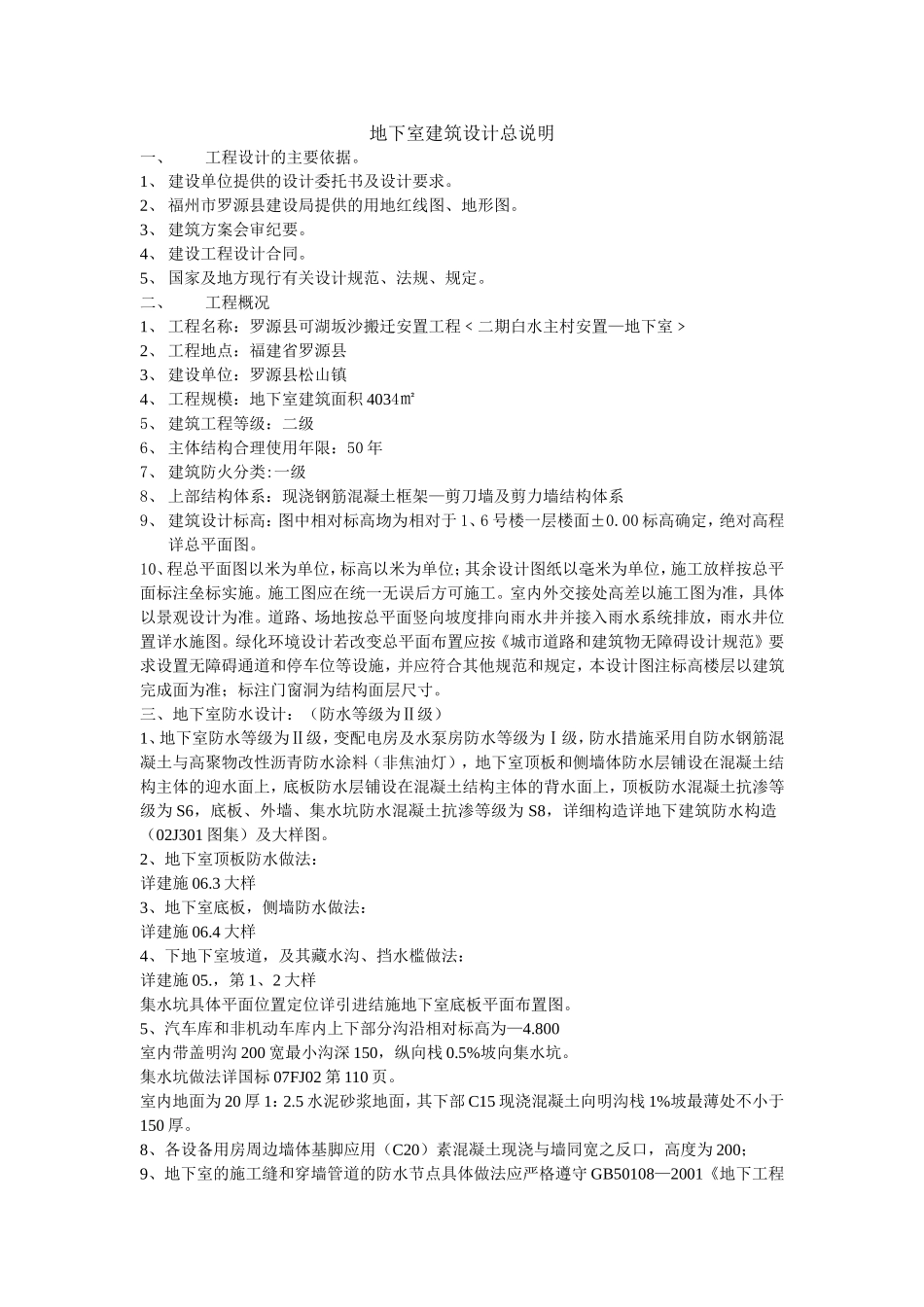

地下室建筑设计总说明一、工程设计的主要依据。1、建设单位提供的设计委托书及设计要求。2、福州市罗源县建设局提供的用地红线图、地形图。3、建筑方案会审纪要。4、建设工程设计合同。5、国家及地方现行有关设计规范、法规、规定。二、工程概况1、工程名称：罗源县可湖坂沙搬迁安置工程﹤二期白水主村安置—地下室﹥2、工程地点：福建省罗源县3、建设单位：罗源县松山镇4、工程规模：地下室建筑面积4034㎡5、建筑工程等级：二级6、主体结构合理使用年限：50年7、建筑防火分类:一级8、上部结构体系：现浇钢筋混凝土框架—剪刀墙及剪力墙结构体系9、建筑设计标高：图中相对标高圽为相对于1、6号楼一层楼面±0.00标高确定，绝对高程详总平面图。10、程总平面图以米为单位，标高以米为单位；其余设计图纸以毫米为单位，施工放样按总平面标注垒标实施。施工图应在统一无误后方可施工。室内外交接处高差以施工图为准，具体以景观设计为准。道路、场地按总平面竖向坡度排向雨水井并接入雨水系统排放，雨水井位置详水施图。绿化环境设计若改变总平面布置应按《城市道路和建筑物无障碍设计规范》要求设置无障碍通道和停车位等设施，并应符合其他规范和规定，本设计图注标高楼层以建筑完成面为准；标注门窗洞为结构面层尺寸。三、地下室防水设计：（防水等级为Ⅱ级）1、地下室防水等级为Ⅱ级，变配电房及水泵房防水等级为Ⅰ级，防水措施采用自防水钢筋混凝土与高聚物改性沥青防水涂料（非焦油灯），地下室顶板和侧墙体防水层铺设在混凝土结构主体的迎水面上，底板防水层铺设在混凝土结构主体的背水面上，顶板防水混凝土抗渗等级为S6，底板、外墙、集水坑防水混凝土抗渗等级为S8，详细构造详地下建筑防水构造（02J301图集）及大样图。2、地下室顶板防水做法：详建施06.3大样3、地下室底板，侧墙防水做法：详建施06.4大样4、下地下室坡道，及其藏水沟、挡水槛做法：详建施05.，第1、2大样集水坑具体平面位置定位详引进结施地下室底板平面布置图。5、汽车库和非机动车库内上下部分沟沿相对标高为—4.800室内带盖明沟200宽最小沟深150，纵向栈0.5%坡向集水坑。集水坑做法详国标07FJ02第110页。室内地面为20厚1：2.5水泥砂浆地面，其下部C15现浇混凝土向明沟栈1%坡最薄处不小于150厚。8、各设备用房周边墙体基脚应用（C20）素混凝土现浇与墙同宽之反口，高度为200；9、地下室的施工缝和穿墙管道的防水节点具体做法应严格遵守GB50108—2001《地下工程防水技术规范》的规定；10、地下消防水池池壁及消防电梯集水坑均为自防水钢筋混凝土砌筑，并在内壁做水泥基渗透结晶防水涂料层0.8厚，及20厚1：2.5水泥砂浆保护层。11、发电机房处地下室顶板底板增加设置20厚防水砂浆涂料作为防水涂料保护层的防水措施；12、本工程采用的防水材料的各种性能、质量标准应符合国家规定的标准。13、地下室底版、顶板、侧壁结构自防水混凝土掺入5%Jx抗裂硅质防水剂，地下室外防水20厚1：2.5砂浆掺入5%抗裂硅质防水剂。四、墙体：1、采用190厚水泥多孔砖砌体，砌筑砂浆强度等级不应低于M5，砂浆宜采用石灰混合砂浆，严禁采用黄粘土作为掺和料。2、各节点构造做法参闽03J21改性粉煤灰小型空心砌块（FAS）建筑构造；3、所有墙柱之阳角均做1：2水泥砂浆护角线高1800。4、砌块墙与钢筋混凝土柱及构造柱拉结参闽03J21改性粉煤灰小型空心砌块（FAS）建筑构造；5、坡道等临空处设置防护栏杆或栏板高度不小于1.10米；6、栏杆垂直杆件净距不大于0.11米，并应为儿童不易攀爬；7、栏杆及楼梯栏杆高地面0.10高度内不留空；8、内墙面（柱）装修；内墙面做法为环保型水性水泥漆内墙涂料，踢脚参国标03J930—1—1/62在染毒区与清洁区之间的隔墙墙面做法为无机硅酸盐墙面，染毒区楼梯间墙面中等粉刷，踢脚参国标03J930—1—1/62五、楼地面1、本工程名功能房间楼地面做法：停车库及发电机房、变配电房等地面做法均采用细石混凝土面层详国标03J930—1，4/30，2、凡装有地漏或出水口的楼地面，均做百分之一的坡度坡向地漏或出水口；3、各设备用房周边墙体基脚应用C20素混凝土观浇与墙同宽之反门，高度为200。六、天棚1、楼梯间天棚刮腻子、...
