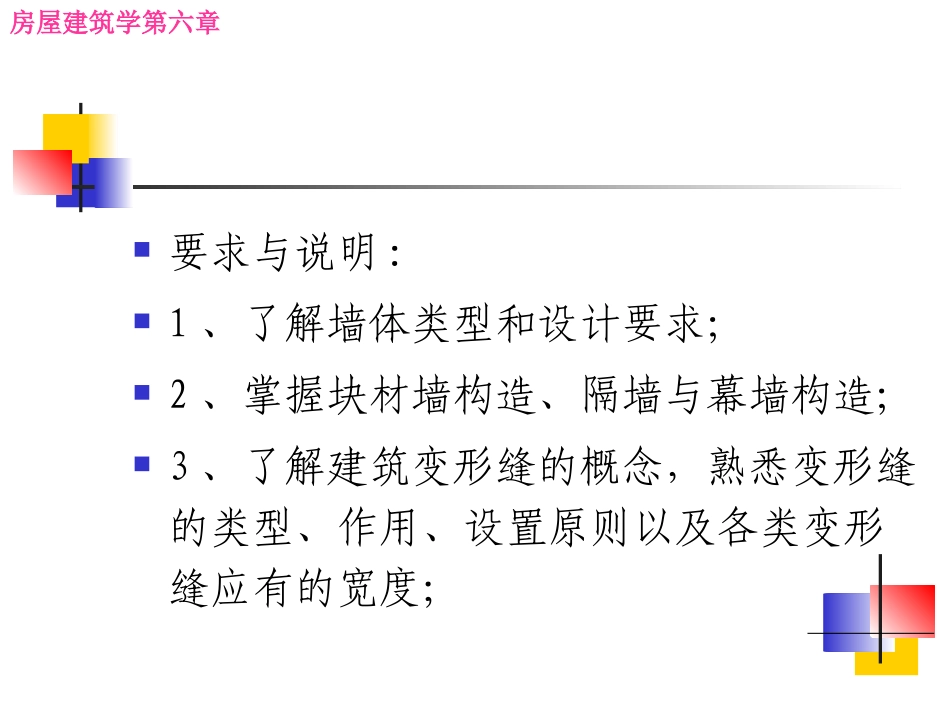

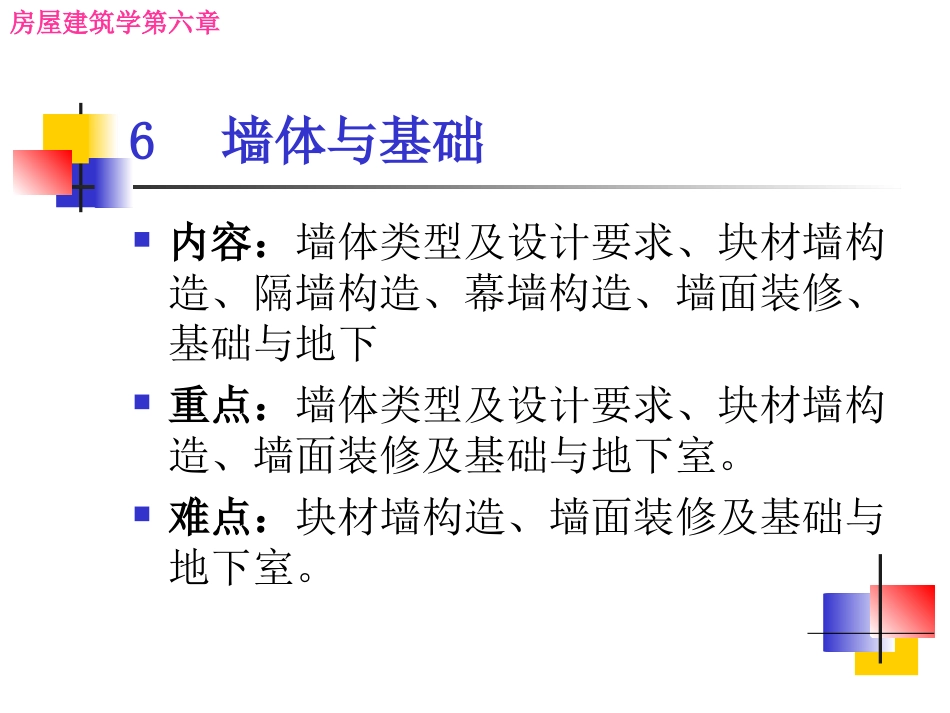

房屋建筑学第六章第六章墙体与基础墙和基础在构造上密切相关，基础是墙的延伸。房屋建筑学第六章6墙体与基础内容：墙体类型及设计要求、块材墙构造、隔墙构造、幕墙构造、墙面装修、基础与地下重点：墙体类型及设计要求、块材墙构造、墙面装修及基础与地下室。难点：块材墙构造、墙面装修及基础与地下室。房屋建筑学第六章要求与说明:1、了解墙体类型和设计要求；2、掌握块材墙构造、隔墙与幕墙构造；3、了解建筑变形缝的概念，熟悉变形缝的类型、作用、设置原则以及各类变形缝应有的宽度；房屋建筑学第六章3、熟练掌握在各种位置的各类变形缝的构造处理方法；4、掌握墙面装修类别及构造；5、了解基础的类型及地下室的防潮、防水构造。房屋建筑学第六章6.1墙体的类型及设计要求6.1.1墙体类型图6-1房屋建筑学第六章1、按墙在房屋中的位置分：外墙和内墙外墙—位于建筑物四周的墙，又称为外围护墙。起挡风、遮雨、保温、隔热作用。内墙—位于建筑物内部的墙，起分隔内部空间的作用。2、按布置方向分：纵墙和横墙房屋建筑学第六章纵墙—沿建筑物长轴方向布置的墙。根据所处位置又可分为外纵墙和内纵墙。横墙—沿建筑物短轴方向布置的墙。根据所处位置又可分为外横墙和内横墙，外横墙又称为山墙。3、按与门窗的位置关系分:窗间墙和窗下墙房屋建筑学第六章窗间墙—平面上窗洞口之间的墙体。窗下墙—立面上窗洞口之间的墙体。以上墙体名称见图6-1和6-2（书上）。4、按受力情况分:承重墙和非承重墙承重墙—直接承受楼板、屋顶所传来荷载的墙。房屋建筑学第六章砖混结构中，非承重墙又分为自承重墙和隔墙。自承重墙—仅承受自身重量，并把自重传给基础的墙。隔墙—把自重传给楼板或附加的小梁的墙。房屋建筑学第六章框架结构中，非承重墙又分为填充墙和幕墙填充墙—位于框架梁柱之间的墙体。幕墙—悬挂于框架梁柱外侧的墙体。起围护作用，自重由其连接固定部分的梁柱承担。房屋建筑学第六章5、按构造方式分：实体墙、空体墙和组合墙实体墙—由单一材料组成，且砌成实体的墙，如砖墙、砌块墙等。空体墙—由单一材料组成，砌成内部空腔的墙体，或者用具有孔洞的材料砌成的墙体，如空斗砖墙、空心砌块墙等。房屋建筑学第六章组合墙—由两种以上材料组合而成的墙体。如混凝土、加气混凝土复合板材墙。6、按施工方法分：块材墙、板筑墙及板材墙。块材墙—用砂浆等胶结材料将砖石块材组砌而成的墙体。如砖墙、石墙及各种砌块墙等。房屋建筑学第六章板筑墙—在施工现场支模板，现浇而成的墙体，如现浇混凝土墙等。板材墙—是预先制成墙板，施工时安装而成的墙体，如GRC墙板等。7、按材料分:砖墙、石墙、土墙、混凝土墙、组合墙、其他材料墙体。房屋建筑学第六章6.1.2墙体的设计要求6.1.2.1结构布置方式与墙体承重方案结构布置方式主要是指承重结构的布置。大量性民用建筑的结构布置方式通常采用墙体承重和骨架承重。骨架承重方式—框架承重结构，是由框房屋建筑学第六章架梁承担墙体和楼板的荷载，然后传递给框架柱，再由框架柱传递给基础。墙体承重方式—是由墙体承受屋顶和楼板的荷载，并连同自重一起将垂直荷载传至基础和地基。在地震区墙体还可能受到水平地震作用的影响。墙体承重方式的墙体承重方案主要有四房屋建筑学第六章种：横墙承重体系、纵墙承重体系、双向承重体系（纵横墙承重体系）、局部框架体系。⑴、横墙承重体系：承重墙体主要是由垂直于建筑物长度方向的横墙组成。楼板两端搁置在横墙上，楼面荷载依次通过楼板、横墙、基础传给地基。荷载由房屋建筑学第六章横墙承受，纵墙只承担自身的重量，主要起纵向稳定、围护和分隔作用。该方案的特点是横墙间距小，又有纵墙拉结，使建筑物的整体性好，空间刚度较大，对抵抗风力、地震力等水平荷载和调整地基不均匀沉降十分有利。该方案适用于使用功能为小房间，墙体位置房屋建筑学第六章比较固定的的建筑，如住宅、宿舍旅馆等，如图6-2（a)。⑵、纵墙承重体系：承重墙墙体主要是由平行于建筑物长度方向的纵墙组成，纵墙承受楼板和屋...
