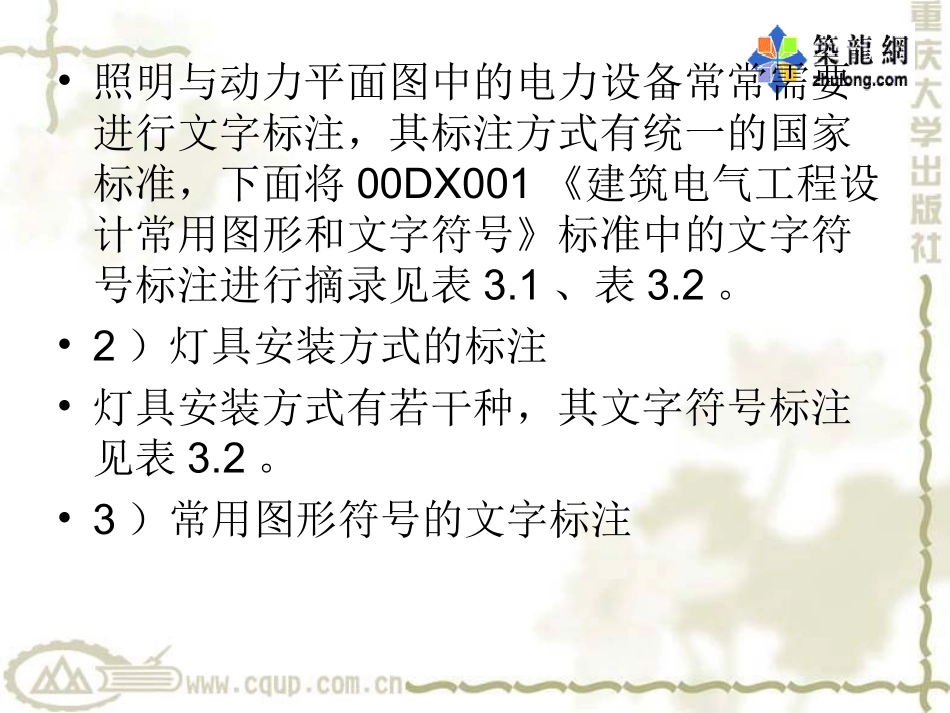

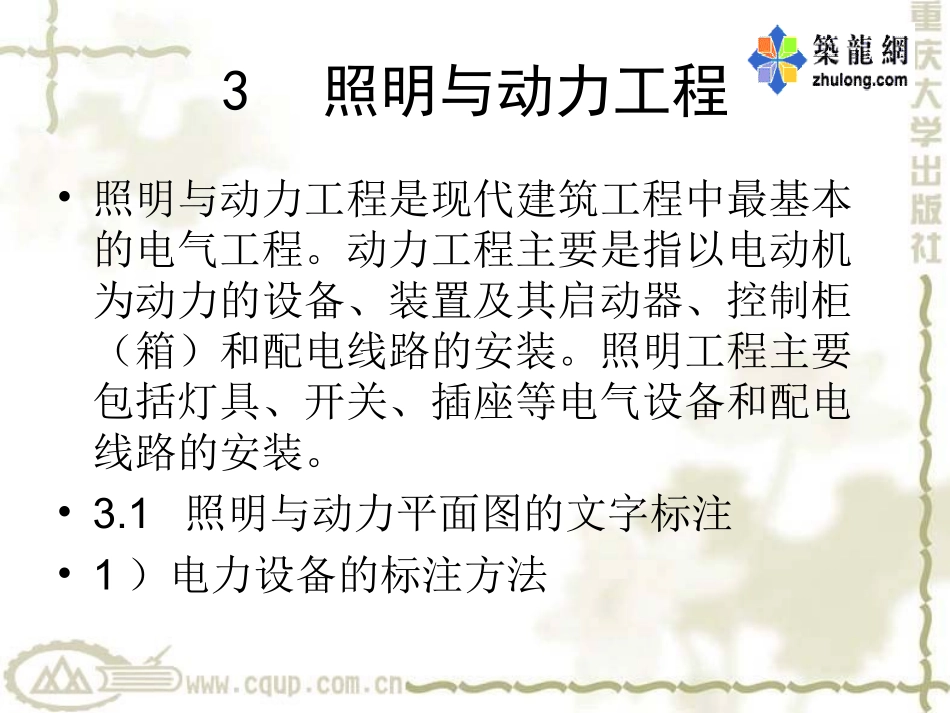

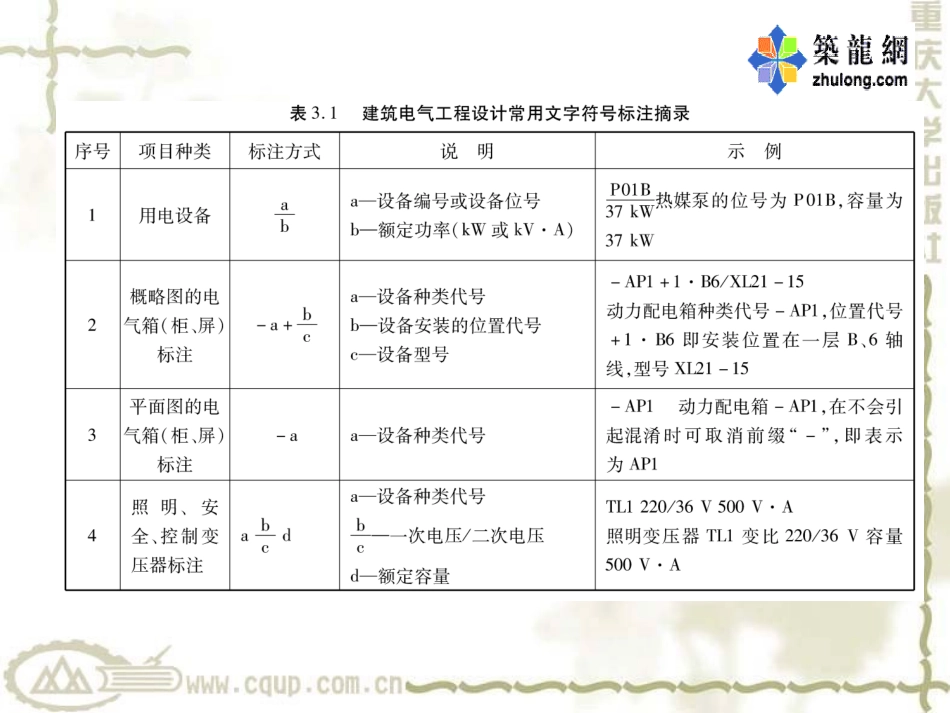

3照明与动力工程•照明与动力工程是现代建筑工程中最基本的电气工程。动力工程主要是指以电动机为动力的设备、装置及其启动器、控制柜（箱）和配电线路的安装。照明工程主要包括灯具、开关、插座等电气设备和配电线路的安装。•3.1照明与动力平面图的文字标注•1）电力设备的标注方法•照明与动力平面图中的电力设备常常需要进行文字标注，其标注方式有统一的国家标准，下面将00DX001《建筑电气工程设计常用图形和文字符号》标准中的文字符号标注进行摘录见表3.1、表3.2。•2）灯具安装方式的标注•灯具安装方式有若干种，其文字符号标注见表3.2。•3）常用图形符号的文字标注•4）Y系列三相电动机的技术数据•5）电线、电缆的允许载流量•6）导线进入开关箱、柜、板等的预留线规定•3.2某办公科研楼照明工程图•3.2.1某办公科研楼照明工程图的阅读•1）施工说明•①电源为三相四线380／220V，接户线为BLV-500V-4×16mm2，自室外架空线路引入，进户时在室外埋设接地极进行重复接地。•②化学实验室、危险品仓库按爆炸性气体环境分区为2号，并按防爆要求进行施工。图3.1某办公科研楼照明配电概略（系统）图图3.3办公科研二层照明平面图•③配线：三相插座电源导线采用BV-500-4×4mm2，穿直径为20mm的焊接钢管埋地敷设；③轴西侧照明为焊接钢管暗敷；其余房间均为ＰＶＣ硬质塑料管暗敷。导线采用BV-500-2.5。•④灯具代号说明：G—隔爆灯；J—半圆球吸顶灯；H—花灯；F—防水防尘灯；B—壁灯；Y—荧光灯。注：灯具代号是按原来的习惯用汉语拼音的第一个字母标注，属于旧代号。•2）进户线•3）照明设备布置情况•（1）一层设备布置情况•（2）二层设备布置情况•4）各配电回路负荷分配•5）各配电回路连接情况•（1）W1回路•（2）W2回路图3.4W2回路连接情况示意图•（3）W3回路的走向和连接情况•（4）W4回路的走向和连接情况•（5）W5回路的走向和线路连接情况•（6）W6回路的走向和线路连接情况•（7）W7回路的走向和连接情况图3.5W3、W4回路连接情况示意图图3.6W7回路连接情况示意图•3.2.2科研楼照明图工程量分析•1）配电箱的尺寸和安装位置•配电箱的型号为XRL（仪）—10C•2）接户线与接地保护线安装•（1）接户线安装•（2）接地保护线安装•3）W1回路分析•4）W2回路分析•（1）配电箱到接线盒图3.7接户线横担安装方式示意图图3.8重复接地室外做法•（2）分支1到开关•（3）分支2到③轴西部走廊灯•从接线盒沿顶棚平行配管到②轴至③轴间走廊灯位盒，4线（L1、N、PE、K），管长约2.2m。在灯位盒处又有3个分支，1分支到化学实验室开关上方接线盒，3线（L1、N、PE），管长0.75m+0.35m（距墙中心的距离）=1.1m。沿墙垂直配管到开关，2线（L1、K），管长4m-0.3m-1.3m=2.4m。沿顶棚平行配管到2盏隔爆灯，3线（L1、N、PE），管长4.5m。•2分支到分析室开关上方接线盒，2线（L1、N），管长0.75m+0.35m（距墙中心的距离）=1.1m。沿墙垂直配管到开关，3线（L1、2K），管长4m-0.3m-1.3m=2.4m，沿顶棚平行配管到3管荧光灯，3线（N、2K），管长2m。•3分支到①轴至②轴间走廊灯位盒，4线（L1、N、PE、K），管长3.9m，该灯位盒又有3个分支，可自行分析。•（4）分支3到③轴至④轴间走廊灯•（5）分支4到二层③轴侧开关盒•5）W3、W4回路分析•在③轴至④轴间走廊灯处有3个分支。因为W3、W4有一段共管，所以一起分析。•（1）分支1•④轴至⑤轴间走廊灯，为W3、W4共管，4线（L2、N、L3、N），管长3.9m。在④轴至⑤轴间走廊灯处又有3个分支。•1分支到浴室开关上方接线盒，4线（L3、K、L2、N），管长0.75m+0.35m=1.1m。垂直到开关，4线（L2、K、L3、K），管长4m-0.3m-1.3m=2.4m。再穿墙到走廊灯开关,管长0.2m,2线平行到浴室灯，2线（N、K），管长约1.5m。平行到男卫生间灯，2线（N、K），管长约1.5m。男卫生间灯再到开关，可以少装一个接线盒。•2分支到物理实验室开关上方接线盒，2线（L2、N），管长0.75m+0.35m=1.1m。垂直到开关，3线（L2、2K），管长2.4m。平行到荧光灯，3线（N、2K），管长1.5m。到风扇3线（N、2K），管长1.5m。再到荧光灯，2线（N、K），管长1.5m。•3分支到⑤轴至⑥...
