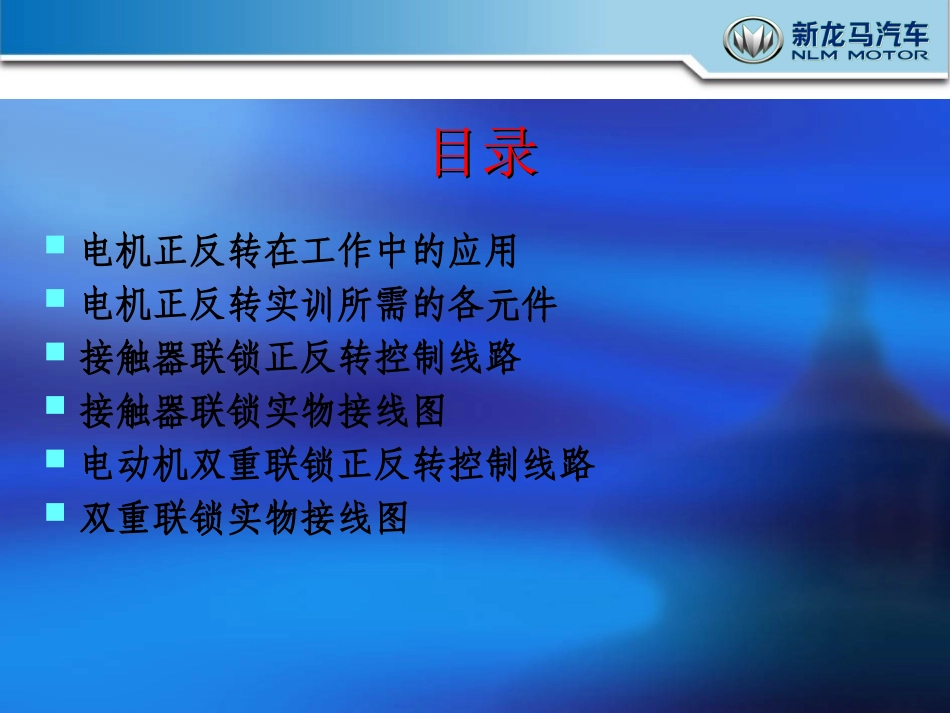

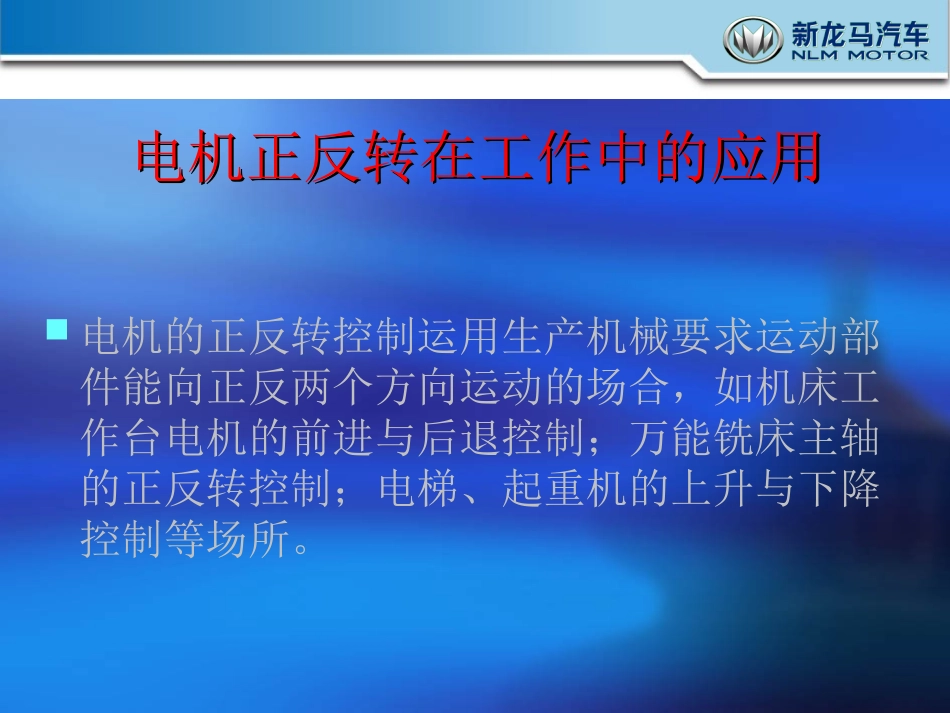

创卓越共成长福建新龙马汽车股份有限公司目录目录电机正反转在工作中的应用电机正反转实训所需的各元件接触器联锁正反转控制线路接触器联锁实物接线图电动机双重联锁正反转控制线路双重联锁实物接线图电机正反转在工作中的应用电机正反转在工作中的应用电机的正反转控制运用生产机械要求运动部件能向正反两个方向运动的场合，如机床工作台电机的前进与后退控制；万能铣床主轴的正反转控制；电梯、起重机的上升与下降控制等场所。电机正反转实训所需的各元件1.1.熔断器熔断器2.交流接触器3.3.热保护器热保护器正反转控制电路图及其原理分析要实现电动机的正反转，只要将接至电动机三相电源进线中的任意两相对调接线，即可达到反转的目的。如图所示电气互锁电路电气互锁电路电路要求接触器KM1和接触器KM2不能同时接通电源，否则它们的主触头将同时闭合，造成两相电源短路。为此在KM1和KM2线圈各自支路中相互串联对方的一对辅助常闭触头，以保证接触器KM1和KM2不会同时接通电源，KM1和KM2的这两对辅助常闭触头在线路中所起的作用称为联锁或互锁作用，这两对辅助常闭触头就叫联锁触头。正向启动过程：KM1常开自锁触点闭合按下SB1KM1因线圈通电吸合KM1主触点闭合电动机M正转KM1常闭触点断开，实现互锁停止过程：KM1自锁触点断开按下SB3KM1因线圈断电而释放KM1主触点断开电动机M停止KM1互锁触点恢复闭合反正控制：KM2常开自锁触点闭合按下SB2KM2因线圈通电而吸合KM2主触点闭合电动机M反转KM2常闭触点断开，实现互锁实物接线电路图实物接线电路图三相异步电动机双重联锁正反转控制线路重点：掌握三相异步电动机双重联锁正反转控制线路的工作原理。难点：双重联锁正反转控制线路的安装。按钮联锁正反转控制线路注意：当按下复合按钮，常闭先断开，常开后闭合3M~FRSB3SB1KM1SB2KM2KM2KM1KM1KM2FRPEKM1KM2FU1FU2QS先闭合开关QS3M~FRSB3SB1KM1SB2KM2KM2KM1KM1KM2FRPEKM1KM2FU1FU2QS线圈得电常开触点后闭合的联锁常开触点先分断对1121KMSBKMSB1、正转控制按SB1→反转控制3M~FRSB3SB1KM1SB2KM2KM2KM1KM1KM2FRPEKM1KM2FU1FU2QS反转电动机主触点闭合常开触点闭合常闭触点断开线圈的电常开后闭合的联锁常闭先断开对MKMKMKMKMSBKMSB2222212按SB2→停止：按SB3→KM1线圈失电→→电动机M失电停止3M~FRSB3SB1KM1SB2KM2KM2KM1KM1KM2FRPEKM1KM2FU1FU2QS常闭触点闭合主触点分断常开触点分断111KMKMKM两种线路的优缺点优点缺点接触器联锁工作安全可靠操作不便按钮接触器联锁安全可靠，操作方便实物接线图
