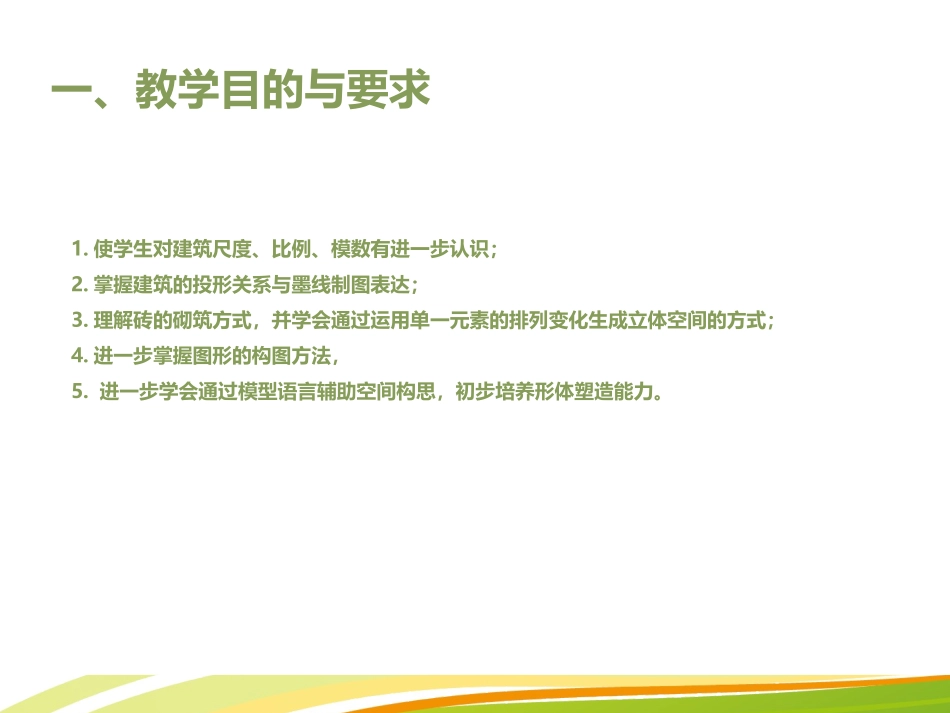

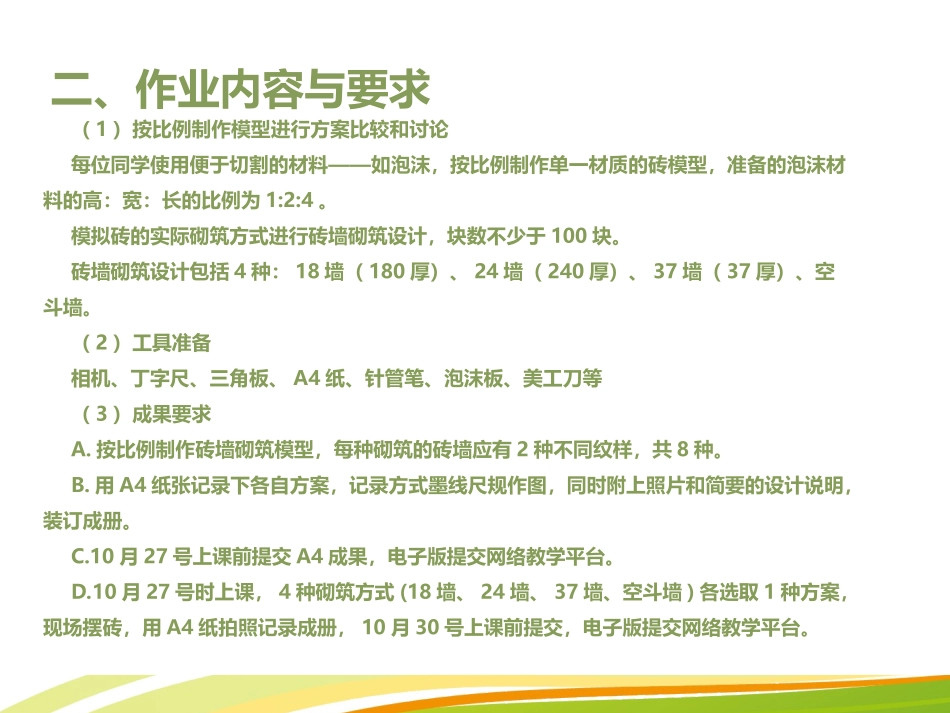

2015-2016学年第一学期砖的砌筑与空间表达一、教学目的与要求1.使学生对建筑尺度、比例、模数有进一步认识；2.掌握建筑的投形关系与墨线制图表达；3.理解砖的砌筑方式，并学会通过运用单一元素的排列变化生成立体空间的方式；4.进一步掌握图形的构图方法，5.进一步学会通过模型语言辅助空间构思，初步培养形体塑造能力。二、作业内容与要求（1）按比例制作模型进行方案比较和讨论每位同学使用便于切割的材料——如泡沫，按比例制作单一材质的砖模型，准备的泡沫材料的高：宽：长的比例为1:2:4。模拟砖的实际砌筑方式进行砖墙砌筑设计，块数不少于100块。砖墙砌筑设计包括4种：18墙（180厚）、24墙（240厚）、37墙（37厚）、空斗墙。（2）工具准备相机、丁字尺、三角板、A4纸、针管笔、泡沫板、美工刀等（3）成果要求A.按比例制作砖墙砌筑模型，每种砌筑的砖墙应有2种不同纹样，共8种。B.用A4纸张记录下各自方案，记录方式墨线尺规作图，同时附上照片和简要的设计说明，装订成册。C.10月27号上课前提交A4成果，电子版提交网络教学平台。D.10月27号时上课，4种砌筑方式(18墙、24墙、37墙、空斗墙)各选取1种方案，现场摆砖，用A4纸拍照记录成册，10月30号上课前提交，电子版提交网络教学平台。2.砖的空间表达（10.30~11.12）（1）按比例制作模型进行方案比较和讨论每位同学使用便于切割的材料——如泡沫，按比例制作单一材质的砖模型，准备的泡沫材料的高：宽：长的比例为1:2:4。设计一砌筑空间，并确定主题。块数不少于300块。（2）工具准备相机、丁字尺、三角板、A4纸、针管笔、泡沫板、美工刀等（3）成果要求A.11月3日，每位同学提交砖的空间表达的方案3个，并且进行ppt汇报，电子版提交网络教学平台。汇报后由各组老师分组指导，确定方案。B.11月6日11点，交定稿，电子版提交网络教学平台。C.11月12日，交正式图纸。图纸大小A2（594mm×420mm），图框大小（554mm×380mm）；内容包括文字说明、成果照片、平、立、剖面图、轴测图。一、砖墙砖墙是用砂浆将一块块砖按一定技术要求砌筑而成的砌体，其材料是砖和砂浆。1、砖的类型砖按材料不同，有粘土砖、页岩砖、粉煤灰砖、灰砂砖、炉渣砖等；按形状不同，可分为实心砖、多孔砖和空心砖等。其中常用的是普通粘土砖（2005年以前）。普通粘土砖以粘土为主要原料，经成型、干燥焙烧而成，有红砖和青砖之分。砖墙厚度：一般以砖长为基数来称呼墙体的厚度，如一砖墙、半砖墙等。当灰缝宽度按10mm计算时，砖墙厚度的尺寸如下：2、砖的强度砖的强度以强度等级表示，分别为MU30、MU25、MU20、MU10、MU7.5六个级别。如MU30表示砖的极限抗压强度平均值为30MPa，即每平方毫米可承受30N的压力。青砖比红砖强度高，耐久性好。3.砖墙的组砌方式上下错缝，内外搭接，以保证砌体的整体性，同时组砌要有规律。注意：为了保证墙体的强度，砖砌体的砖缝必须横平竖直，错缝搭接，避免通缝。常用的错缝方法是将顶砖和顺砖上下皮交错砌筑。每排列一层砖称为一皮。常见的砖墙砌式有全顺式（120墙）[如图]，一顺一丁式、三顺一丁式或多顺一丁式、每皮丁顺相间式也叫十字式（240墙），两平一侧式（180墙）等（砖墙的组砌方式如图）。长边平行于墙面砌筑的砖称顺砖。长边垂直于墙面砌筑的砖称丁砖4.空斗墙用砖侧砌或平、侧交替砌筑成的空心墙体，适用于1～3层民用建筑的承重墙或框架建筑的填充墙。空斗墙在中国是一种传统墙体，明代以来已大量用来建造民居和寺庙等，长江流域和西南地区应用较广。优点：用料省、造价低、自重轻和隔热、隔声性能好，可用作三层以下民用建筑的承重墙；缺点：遇下列情况不宜采用：(1)土质软弱，且可能引起建筑物不均匀下沉时。(2)门窗洞口面积超过墙面积50%以上时。(3)建筑物受到振动荷载时。(4)地震烈度为6度或6度以上地区。砌筑方式：空斗墙的砌筑方法分有眠空斗墙和无眠空斗墙两种。有眠空斗墙是每隔1～3皮斗砖砌一皮眠砖，分别称为一眠一斗，一眠二斗，一眠三斗。无眠空斗墙只砌斗砖而无眠砖，所以又称全斗墙。无论哪一种砌法，上下皮砖的竖缝都应错开，以保证墙体的整体性。传统的空斗墙多用特制的薄砖，砌成有眠空斗形式。有...
