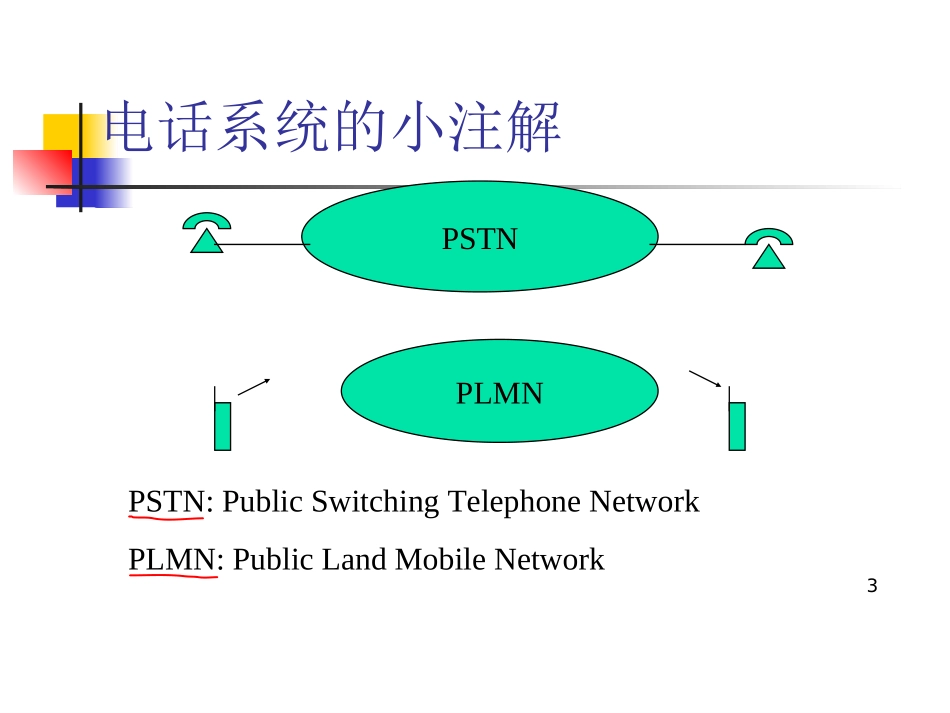

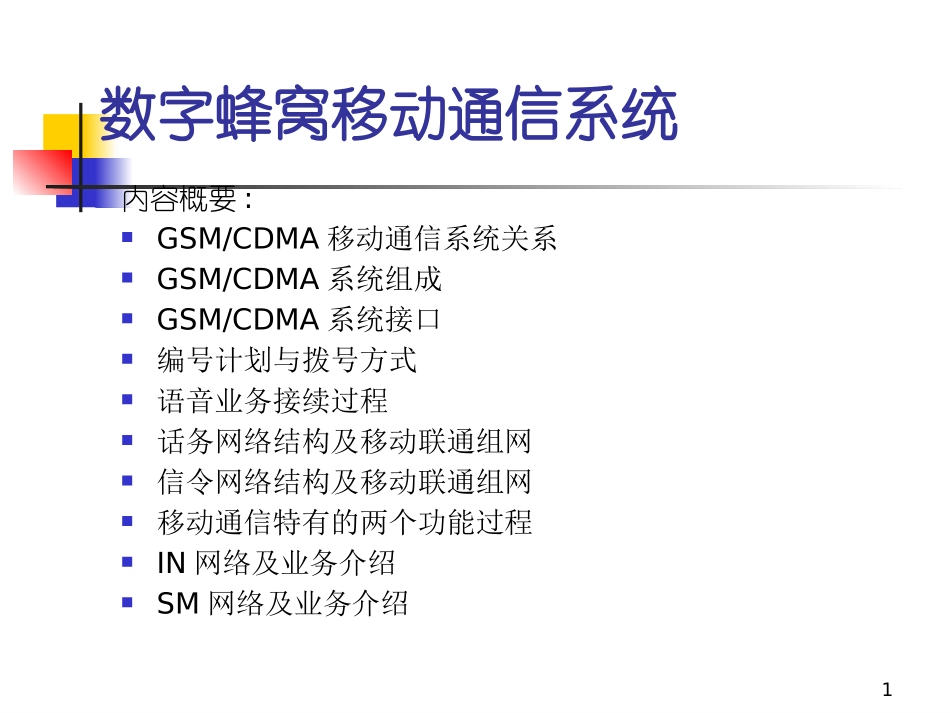

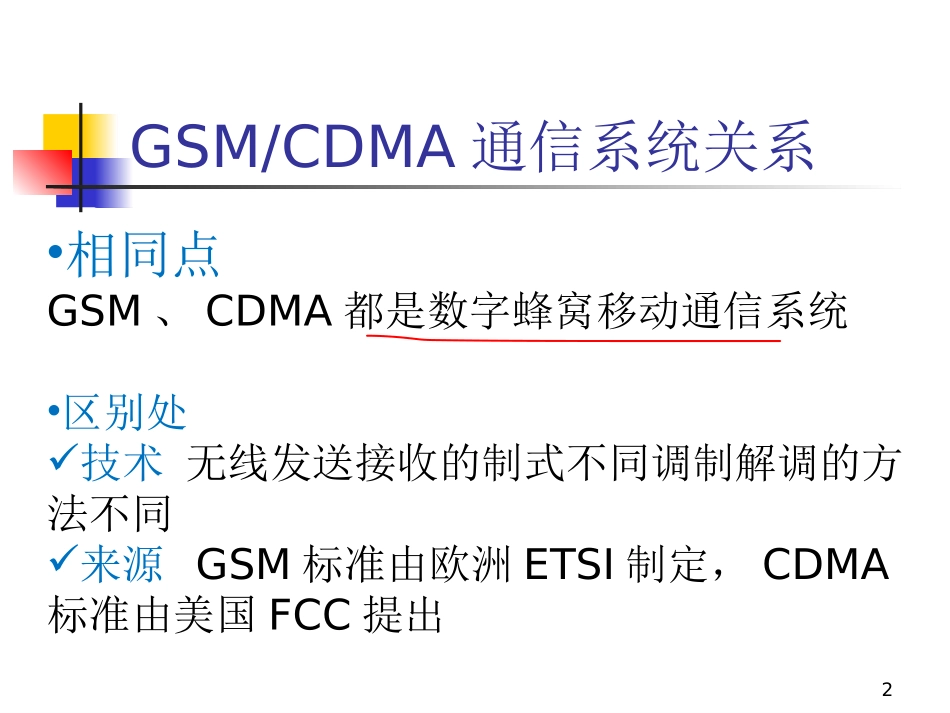

1数字蜂窝移动通信系统内容概要:GSM/CDMA移动通信系统关系GSM/CDMA系统组成GSM/CDMA系统接口编号计划与拨号方式语音业务接续过程话务网络结构及移动联通组网信令网络结构及移动联通组网移动通信特有的两个功能过程IN网络及业务介绍SM网络及业务介绍GSM/CDMA通信系统关系2•相同点GSM、CDMA都是数字蜂窝移动通信系统•区别处技术无线发送接收的制式不同调制解调的方法不同来源GSM标准由欧洲ETSI制定，CDMA标准由美国FCC提出3电话系统的小注解PSTNPLMNPSTN:PublicSwitchingTelephoneNetworkPLMN:PublicLandMobileNetwork4GSM系统组成(一)MSBTSBTSBTSBSCMSCHLRVLROMC”R”UmInterfaceUmInterfaceAbisInterfaceAbisInterfaceAInterfaceAInterfaceBSSBSSOMC”S”EIRNSSNSSAUCOSSOSS5GSM系统组成(二)MSC：移动业务交换中心完成语音业务相关控制和接续功能（callsetup,callrouting,supervision,releasing)计费功能移动管理：控制MS的位置更新，配合BSC完成BSC间、MSC间的越区切换安全管理：鉴权、加密功能6GSM系统组成(三)HLR：归属位置寄存器存储全部“归属用户”的信息用户识别码：IMSI，MSISDN附加用户服务数据用户位置信息：访问地MSC地址永久存储7VLR：拜访位置寄存器负责存储和更新该VLR/MSC所覆盖范围中的移动用户信息用户识别码：IMSI,TMSI用户状态信息：idle,busy,detached用户位置信息：LAI附加服务数据(如呼叫转移）主要从HLR拷贝而来临时性动态存储GSM系统组成(四)8GSM系统组成(五)AUC：鉴权中心防止非法用户接入GSM系统为每个用户提供鉴权三参数(随机号码RAND,符合响应SREA，密钥Kc)以鉴别用户身份的合法性现网中是和HLR放在一起EIR:设备识别寄存器本质上是数据库存贮与移动设备(ME)有关的数据,用途防止非法移动台的使用现在中国移动和联通都没买该设备9GSM系统组成(六)BSS(BaseStationSubsystem):基站子系统1个BSS=1个BSC+下属的所有BTS保障无线发送和管理无线资源BSC：基站控制器无线网络资源（载频、信道）管理小区配置数据管理功率控制、定位和切换10GSM系统组成(七)BTS：基站收发台定向站和全向站(BTS提供小区的载频,一个载频对应BTS的一个TRX硬件模块)，全向基站一个基站一个小区，定向基站一个基站几个小区无线信号的收发基本控制功能跳频RF功率控制等MS：mobilestationGSM用户使用的入网设备包括移动设备(ME)和SIM卡两部分注:COOKDB中btssitemanager指BTS的地理位置,bts指小区,即cell.11GSM系统系统规范的重要内容－接口接口名定位用途接口名定位用途UmMS-BTS无线接口EMSC-SM-GMSC短消息传输AbisBTS-BSC多种MSC-MSC切换ABSC-MSC多种GVLR-HLR用户信息管理CGMSC-HLR主叫HLR寻址FMSC-EIR手机身份验证SM-GMSC-HLR主叫短消息寻址BMSC-VLR多种DVLR-HLR本地和用户信息管理HHLR-AUC鉴权数据交换小区位置区（定位和寻呼）MSC业务区（一个MSC控制区域）PLMN业务区（每国一个或多个）GSM业务区（全部GSM成员国）GSM无线覆盖区域结构13用户相关号码：移动用户ISDN号码：MSISDN=CC+NDC+SN移动用户识别码：IMSI=MCC+MNC+MSIN移动用户漫游号码：MSRN=CC+NDC+SN国际移动设备识别码：IMEI=TAC+FAC+SNR网络相关号码：位置区识别码：LAI=MCC+MNC+LAC小区全球识别码：CGI=MCC+MNC+LAC+CIGSM系统编号计划拨号方式编号计划和拨号方式（续）移动用户的ISDN号码（MSISDN），组成如下：国家代码CC+国内网络目的码NDC+用户号码SNCC为86，NDC长为3，N1N2N3，如联通的130-132，移动的134-139SN长为7,表示为H0H1H2H3-ABCDH0H1H2H3为HLR识别号，一个HLR可包含一个或若干个H0H1H2H3数值。ABCD为移动用户号。比如86+130+0123-4567，86+135+0123-4567国际移动用户识别码（IMSI）IMSI是在PLMN（公共陆地移动网）中唯一识别一个移动用户的号码，由15位数字组成：MCC+MNC+MSINMCC=移动国家代码，由3位数字组成，唯一地识别移动用户所属的国家。我国为460。MNC=移动网代码，由两位数字组成，用于识别移动用户所归属的移动网。中国移动为00，中国联通为01、03。MSIN=移动用...
