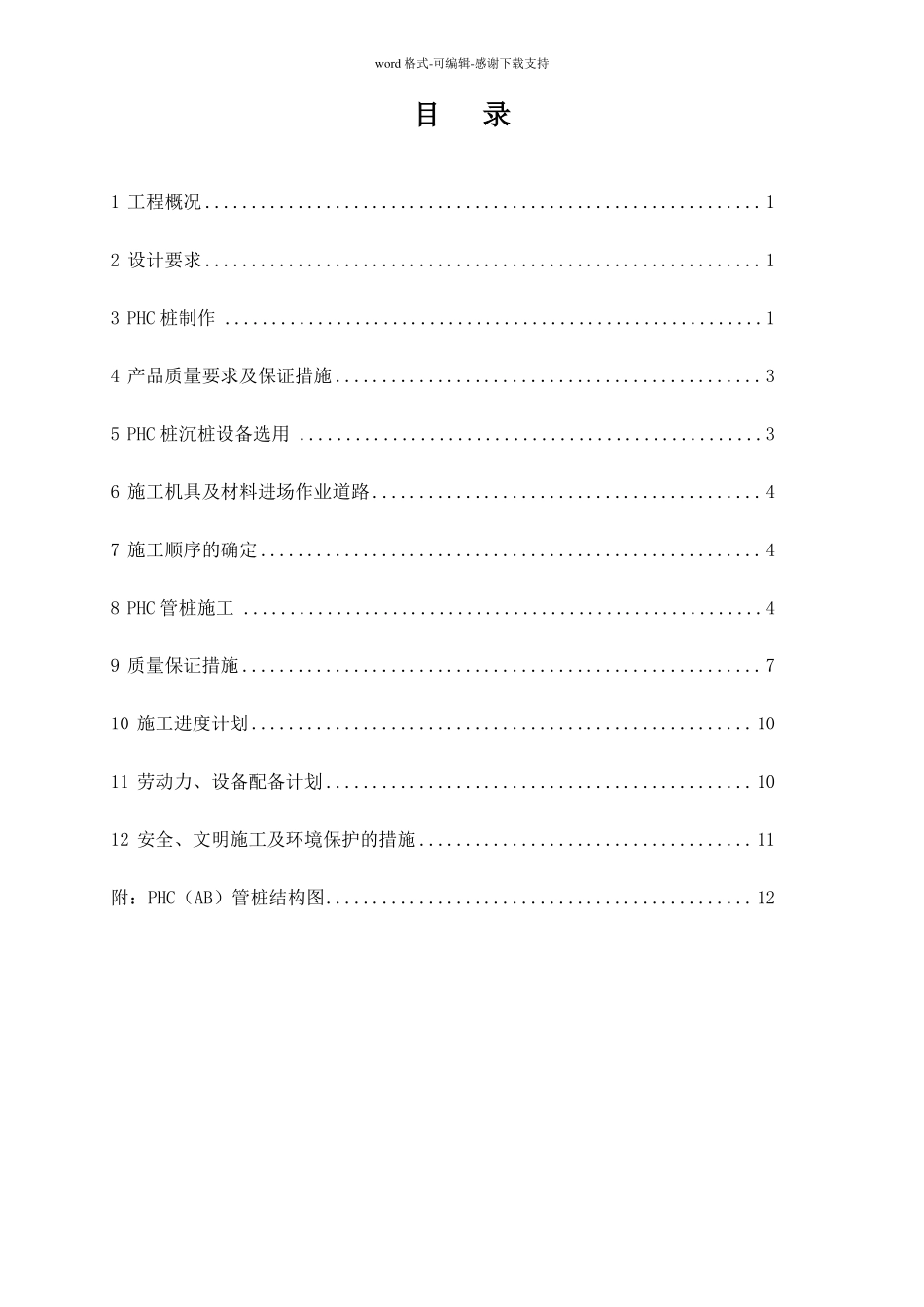

word格式-可编辑-感谢下载支持目录1工程概况............................................................12设计要求............................................................13PHC桩制作..........................................................14产品质量要求及保证措施..............................................35PHC桩沉桩设备选用..................................................36施工机具及材料进场作业道路..........................................47施工顺序的确定......................................................48PHC管桩施工........................................................49质量保证措施........................................................710施工进度计划......................................................1011劳动力、设备配备计划..............................................1012安全、文明施工及环境保护的措施....................................11附：PHC（AB）管桩结构图..............................................12word格式-可编辑-感谢下载支持浙能嘉兴独山煤炭中转码头项目内港池和内河码头工程PHC管桩专项施工方案1工程概况本工程除西侧护岸W-HA-01段基础采用Φ600钻孔灌注嵌岩桩外，其余护岸基础全部为AB型Φ600mmPHC管桩，单根长度为25～38m，共计681，总长24200m。2设计要求2.1PHC桩及端板结构图、存储、堆放、运输、拼接、沉桩等应符合《先张法预应力混凝土管桩》（GB13476-2009）的相关要求2.2沉桩时，按照部颁《港口工程桩基规范》（JTJ254-98）要求做好沉桩记录和测定最后贯入度。施工时沉桩以标高控制。2.3正式施工前应进行试沉桩，确定桩头伸入基础的长度符合设计要求。2.4PHC桩的接桩位置相邻桩位应相互错开，不允许所有接桩断面处于同一高程。2.5PHC桩高应变动力检测为总桩数的3%，共20根。低应变动力检测为总桩数的10%，共67根。3PHC桩制作本工程所用AB型PHC桩单根长度为25～38m，全部由市场采购。目前，我项目部已与平湖市的浙江宏建建设有限公司管桩分公司签订了供桩意向书，并会同监理及业主单位前去厂家考察，预制厂家相关生产资质条件以及生产施工工艺等资料报经监理及业主同意批准。管桩由汽车运至现场打设。PHC桩预制由厂家按国标制作，主要工艺流程见下图，这里不再具体展开叙述。3.1PHC管桩制作主要工艺流程word格式-可编辑-感谢下载支持施工准备钢筋笼制作装模砼搅拌、布料、合模张拉、离心常压蒸养拆模高压蒸养管节拼接检验出厂PHC桩预制施工工艺流程图3.2桩的贮存、搬运、运输和出厂3.2.1贮存1）堆放桩的场地必须平整、结实，不得产生过大的不均匀沉降。2）本工程所有PHC管桩均按三点吊设计，承包人在场内吊运、堆存和打桩吊运时，必须严格按三点吊的规定进行。吊点位置应符合设计要求，允许偏差为±20cm。除两端钩外，吊索应与桩纵轴线垂直。3）堆放层数不且超过三层，垫木数量与支垫位置应与吊点相一致，但不得大于2个，且保持在同一平面上，各层垫木应上下对齐处于同一垂线上。3.2.2搬运、运输1）管桩吊运应符合设计吊运要求，装卸应轻起轻放，严防碰撞、滚落。2）运输车辆、船舶底层应设置垫楞，在多支垫的情况下，支垫必须保持同一平word格式-可编辑-感谢下载支持面。各层间应设置垫木，支垫应上下对齐，各层垫木材质均应相同。3）运输过程中必须采取可靠的防损、防滚和防滑措施。4）预制桩放松钢筋时，混凝土强度不得低于设计强度的80%；打桩吊运时，桩身混凝土强度必须达到设计强度的100%。3.2.3出厂：管桩要检验合格后方可出厂，并交付产品出厂合格证。4产品质量要求及保证措施4.1预应力管桩的制作、场内吊运、堆存和运输除执行交通部《港口工程桩基规范》（JTJ254-98）、《水运工程混凝土施工规范》（JTJ268-96）、《先张法预应力混凝土管桩》（ZG3H007-2003）和《水运工程混凝土质量控制标准》（JTJ269-96）的规定。4.2认真把好原材料关，原材料提供质保书、合格证或检测报告，严格按试验规程做好各项试验检测。4.3质检人员及施工人员深入施工现...
