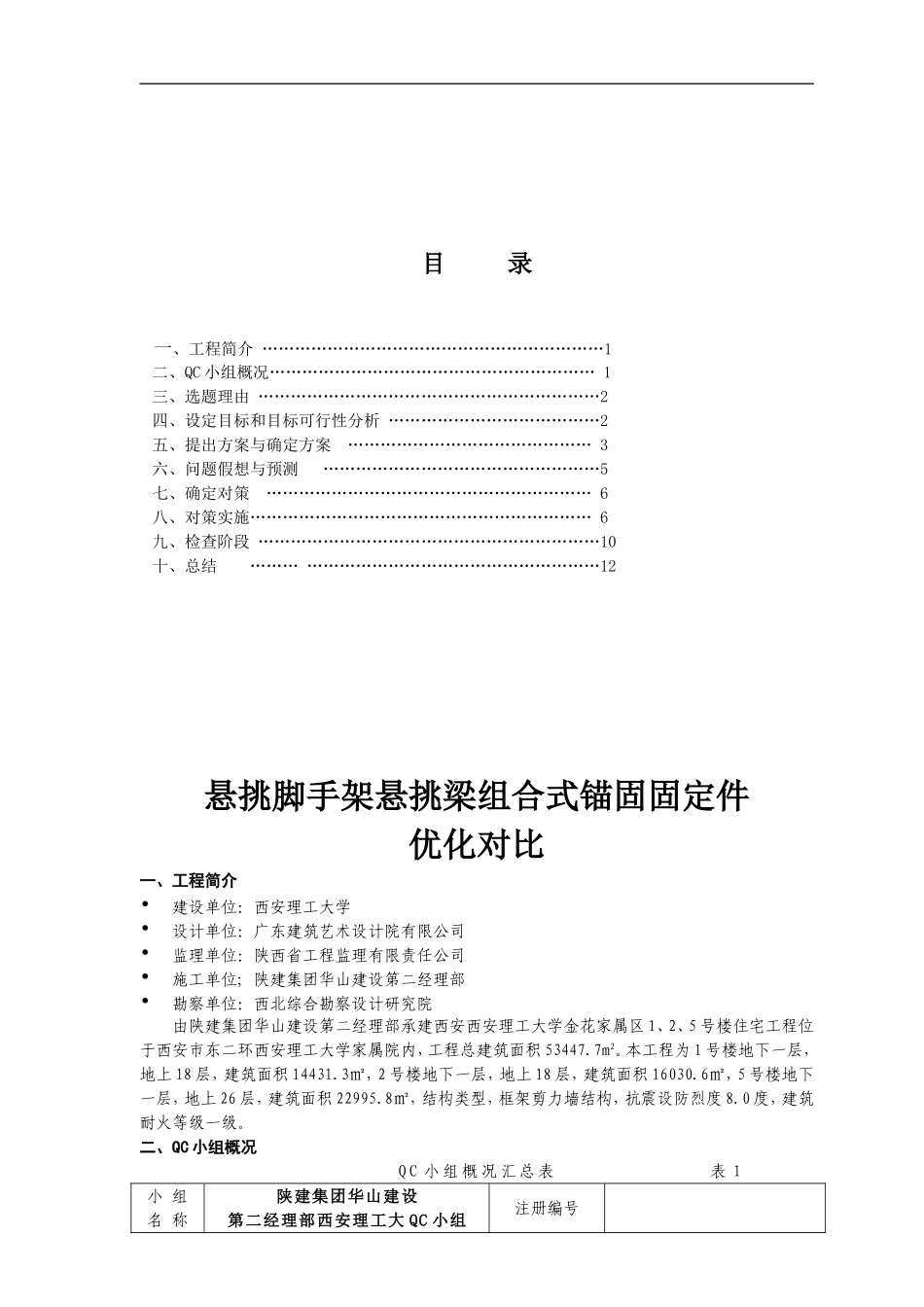

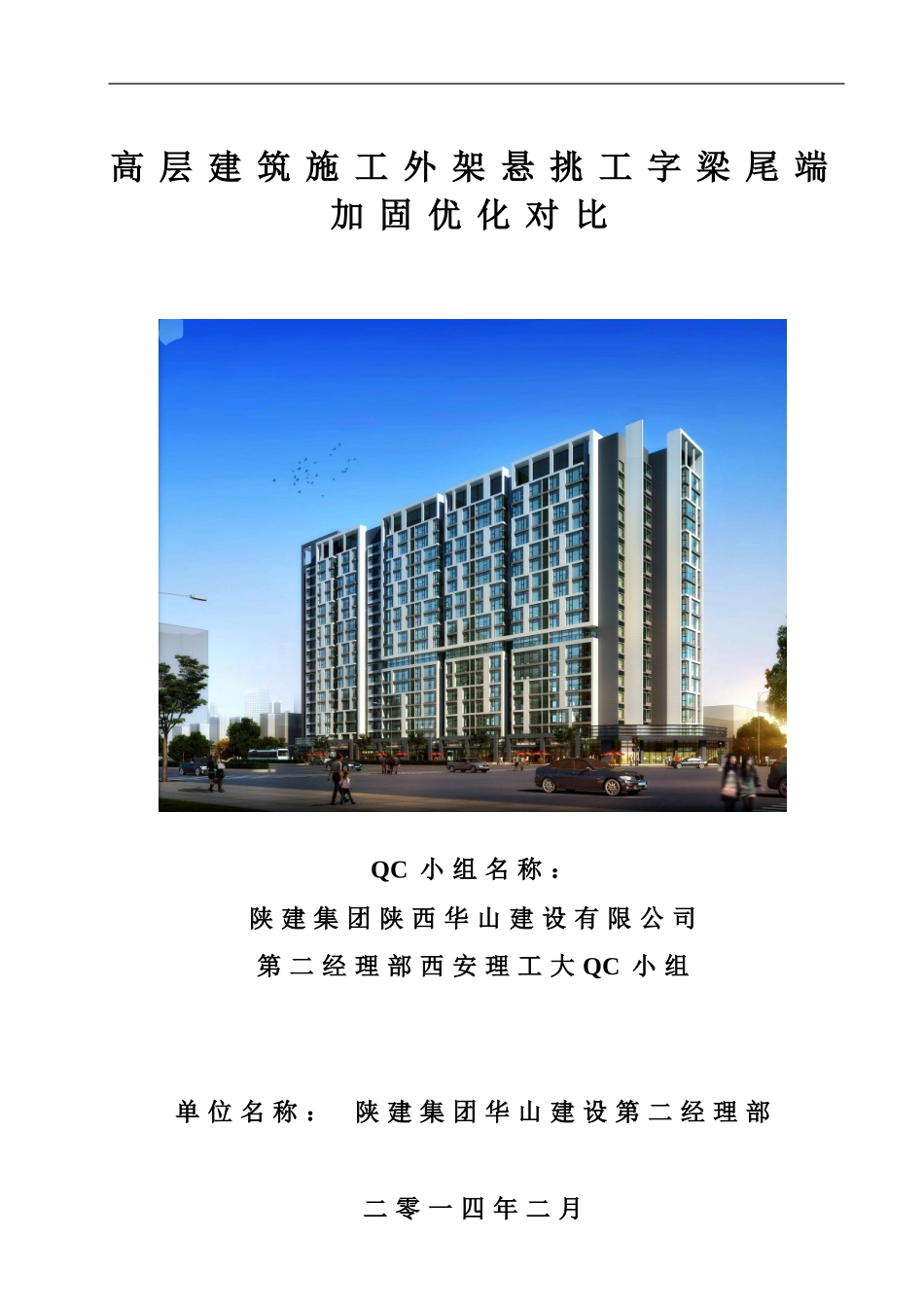

高层建筑施工外架悬挑工字梁尾端加固优化对比QC小组名称:陕建集团陕西华山建设有限公司第二经理部西安理工大QC小组单位名称:陕建集团华山建设第二经理部二零一四年二月悬挑脚手架悬挑梁组合式锚固固定件优化对比陕建集团华山建设第二经理部2目录一、工程简介………………………………………………………1二、QC小组概况……………………………………………………1三、选题理由………………………………………………………2四、设定目标和目标可行性分析…………………………………2五、提出方案与确定方案………………………………………3六、问题假想与预测……………………………………………5七、确定对策……………………………………………………6八、对策实施………………………………………………………6九、检查阶段………………………………………………………10十、总结………………………………………………………12悬挑脚手架悬挑梁组合式锚固固定件优化对比一、工程简介•建设单位:西安理工大学•设计单位:广东建筑艺术设计院有限公司•监理单位:陕西省工程监理有限责任公司•施工单位;陕建集团华山建设第二经理部•勘察单位:西北综合勘察设计研究院由陕建集团华山建设第二经理部承建西安西安理工大学金花家属区1、2、5号楼住宅工程位于西安市东二环西安理工大学家属院内,工程总建筑面积53447.7m2。本工程为1号楼地下一层,地上18层,建筑面积14431.3㎡,2号楼地下一层,地上18层,建筑面积16030.6㎡,5号楼地下一层,地上26层,建筑面积22995.8㎡,结构类型,框架剪力墙结构,抗震设防烈度8.0度,建筑耐火等级一级。二、QC小组概况QC小组概况汇总表表1小组名称陕建集团华山建设第二经理部西安理工大QC小组注册编号悬挑脚手架悬挑梁组合式锚固固定件优化对比课题名称年检注册号活动日期课题登记号活动次数活动频率小组人数课题类型小组成员序号职务姓名年龄文化职称组内分工TQC教育123456三、选题理由3.1贯彻执行公司管理目标:“干一项工程,树一座丰碑”。3.2根据标书承诺及业主创精品工程要求,我们要确保悬挑体系的安全应用和降低施工成本,减少材料的损耗,节约资源。3.3调查分析本工程为住宅楼,共3栋楼,地上26层,悬挑从2层开始,每4层一悬挑,共计悬挑7次,由于工程占地面积较大,悬挑脚手架使用量较大。悬挑脚手架悬挑梁锚固件安装方法均为预埋Ω型预埋钢筋环、预埋U型钢筋拉环或锚固螺栓等传统方法,在传统施工中存在很多不足,预埋的钢筋或螺栓无法回收再使用,浪费严重,既不利于环保更不利于降低成本,而且预埋件在混凝土浇筑过程中容易位移,成品精度控制不精确。传统的安装方法已不能满足各方面的要求,这就需要小组研究一种可行性的埋件安装方法。综合考虑我们课题组选择“悬挑脚手架悬挑梁组合式锚固固定件优化对比”的创新课题。四、设定目标和目标可行性分析4.1活动目标质量目标:预埋件验收质量一次验收合格率95%。技术目标:研究出一个新型安装方法,且经济效益和社会效益均要好于普通安装方法。4.2目标可行性分析陕建集团华山建设第二经理部1、本课题公司领导非常重视,指派了总工程师???到现场指导。2、本工程悬挑脚手架使用数量大,悬挑梁锚固件安装完毕后的成型质量好坏,直接关系到悬挑脚手架体系的整体性安全。另外,公司有专门的研发部门,对开发新技术、新工艺能力强,公司已确定该技术是今年的新技术研发重点攻关项目,在资金、技术力量方面优先支持,具备成功实施的资源条件。3、管理方面有保证。应用全面质量管理,明确生产、施工、技术及质检人员等职责,加强QC小组的领导作用。4、小组成员有较高的技术、质量管理能力和丰富的施工经验,且在以往的施工项目都有创新点子。有利条件1悬挑脚手架悬挑梁组合式锚固固定件优化对比综合分析:经项目部讨论认可,上下协商来组建,又有经验丰富的技术人员参与,活动易得到人力、物力、财力的保证。虽然项目施工任务紧,存在风险,但是小组通过创新工艺和详细策划,实现目标是完全可以的。五、提出方案与确定方案5.1提出方案及模拟试验1、常规方案1:预埋Ω型预埋钢筋环表3序号类...
