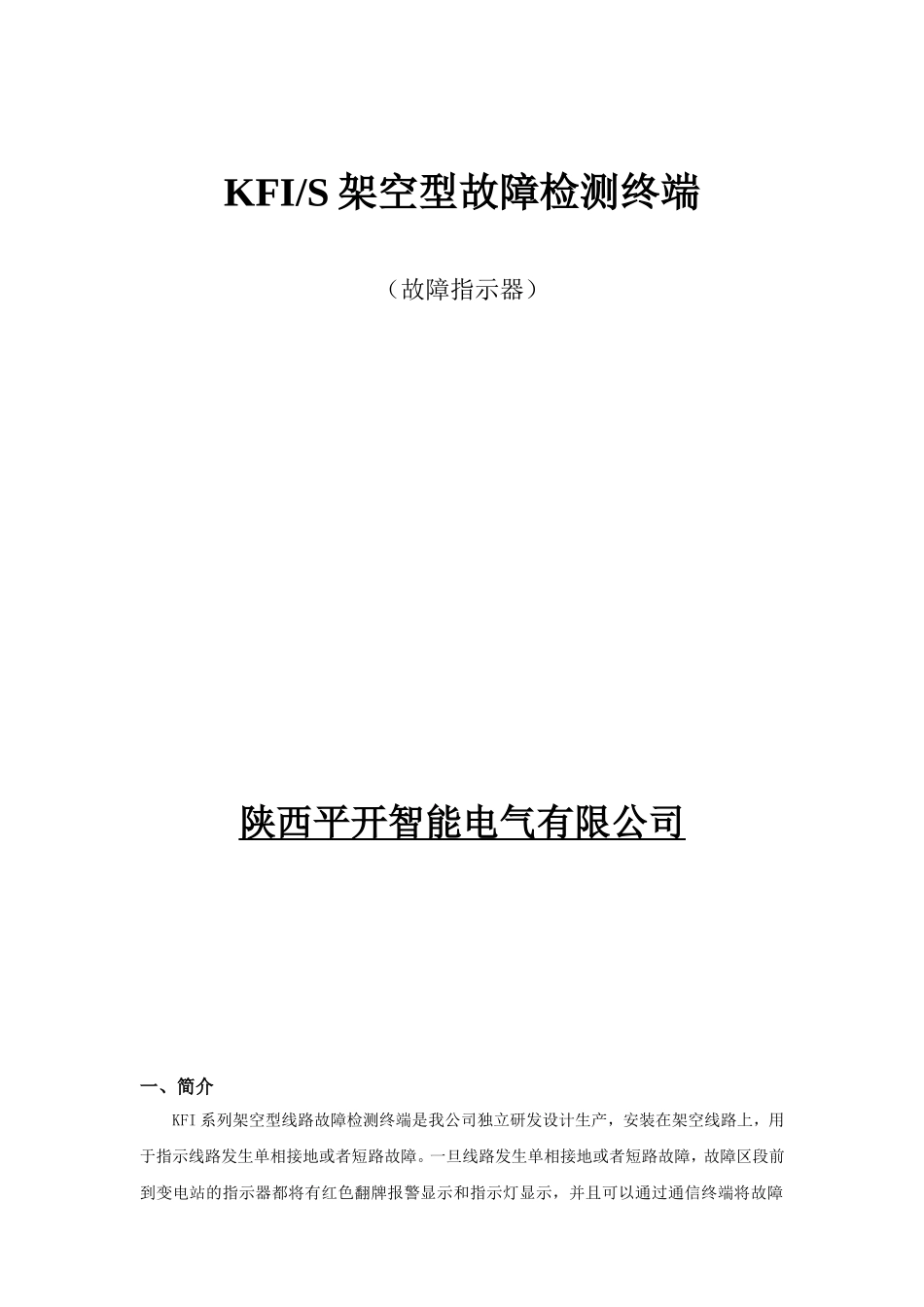

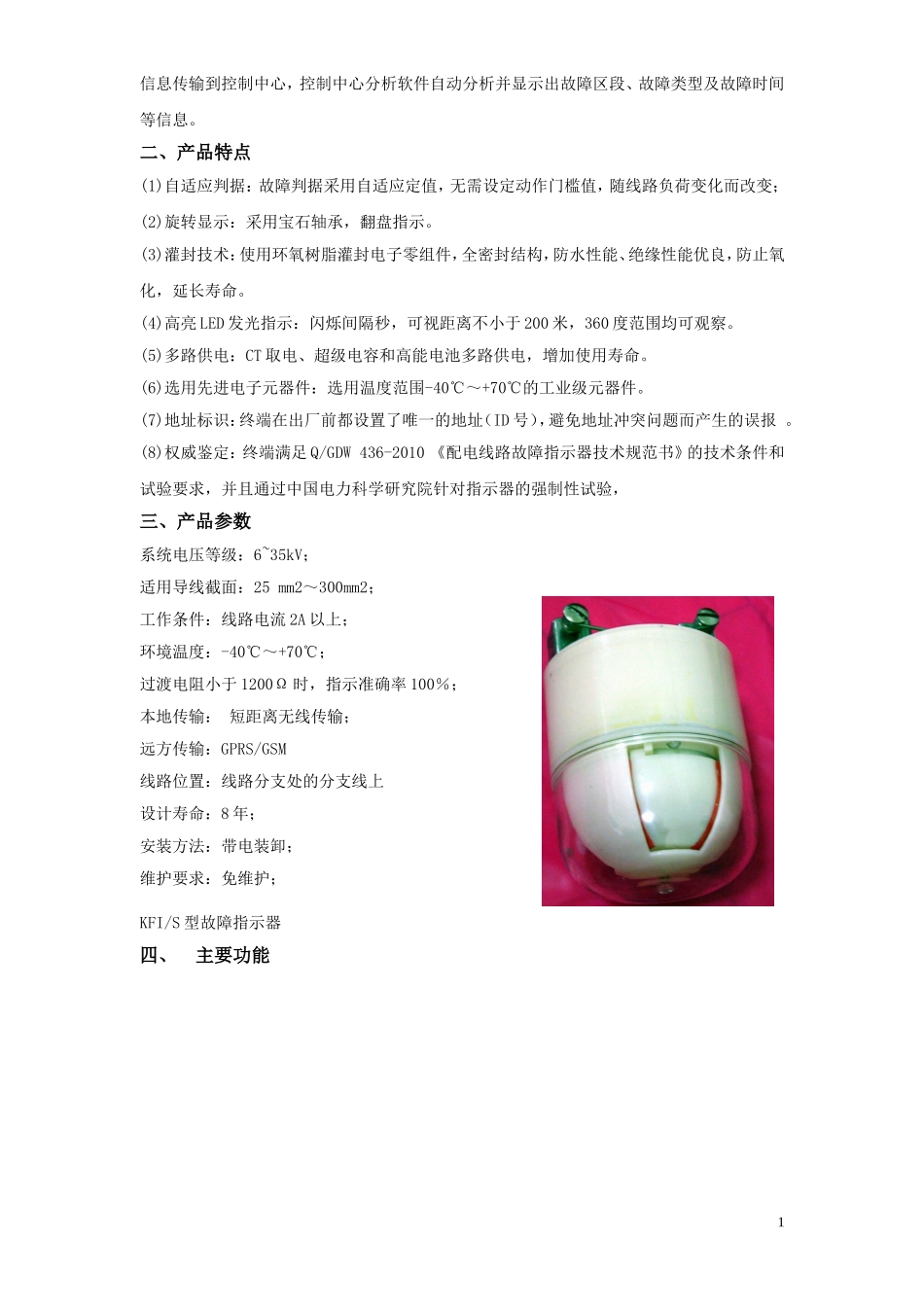

KFI/S架空型故障检测终端（故障指示器）陕西平开智能电气有限公司一、简介KFI系列架空型线路故障检测终端是我公司独立研发设计生产，安装在架空线路上，用于指示线路发生单相接地或者短路故障。一旦线路发生单相接地或者短路故障，故障区段前到变电站的指示器都将有红色翻牌报警显示和指示灯显示，并且可以通过通信终端将故障信息传输到控制中心，控制中心分析软件自动分析并显示出故障区段、故障类型及故障时间等信息。二、产品特点(1)自适应判据：故障判据采用自适应定值，无需设定动作门槛值，随线路负荷变化而改变；(2)旋转显示：采用宝石轴承，翻盘指示。(3)灌封技术：使用环氧树脂灌封电子零组件，全密封结构，防水性能、绝缘性能优良，防止氧化，延长寿命。(4)高亮LED发光指示：闪烁间隔秒，可视距离不小于200米，360度范围均可观察。(5)多路供电：CT取电、超级电容和高能电池多路供电，增加使用寿命。(6)选用先进电子元器件：选用温度范围-40℃～+70℃的工业级元器件。(7)地址标识：终端在出厂前都设置了唯一的地址（ID号），避免地址冲突问题而产生的误报。(8)权威鉴定：终端满足Q/GDW436-2010《配电线路故障指示器技术规范书》的技术条件和试验要求，并且通过中国电力科学研究院针对指示器的强制性试验，三、产品参数系统电压等级：6~35kV；适用导线截面：25mm2～300mm2；工作条件：线路电流2A以上；环境温度：-40℃～+70℃；过渡电阻小于1200Ω时，指示准确率100％；本地传输：短距离无线传输；远方传输：GPRS/GSM线路位置：线路分支处的分支线上设计寿命：8年；安装方法：带电装卸；维护要求：免维护；KFI/S型故障指示器四、主要功能11、短路报警指示故障检测终端在正常工作时检测线路的电流，当线路发生短路故障时电流达到或超过短路电流报警值时。该短路电流流经故障线路、短路点和主变，故障检测终端短路报警指示灯会不断闪烁并且翻牌（红色指示），明确指示出故障点所在的区段。KFII/S通讯型故障指示器2、接地报警指示接地检测是通过比较其相位，当采样接地瞬间的电流突变且大于一定数值，同时导线对地电压降低，故障检测终端接报警指示灯会不断闪烁并且翻牌（红色指示），指示出故障点所在的区段。3、低电压报警故障检测终端会自动检测电池电压，当电池电压低于2.7V时，故障指示器会远传数据报2警；当电池电压低于2.1V时，故障指示器就会停止工作，可以通过外部的电池/壳更换相同型号的电池。4、二遥功能遥信：在现场通过通信终端发送实施数据读取命令，检测终端的短路故障报警、接地故障报警等报警状态可以被读取，主动上报控制中心。遥测：在现场通过通信终端发送实施数据读取命令，检测终端的负荷电流等实时数据可以被读取，主动上报控制中心。控制中心的控制软件可以对终端进行远程维护和远程升级。线路发生故障时，终端在0～3秒钟内主动通过无线通信方式、带数据加密和校验的无线通信协议与通控制中心进行数据通信；若终端未接收到控制中心的确认幀，则会立即重发。五、安装方法5.1图1为安装工具及检测终端有关部分名称介绍，以便于故障检测终端的安装与拆卸。5.2安装过程：1）在安装工具底部拧上绝缘杆（安装具底部螺纹为M30*2；利用变径接头也可使用M32*2的绝缘杆）。2）将故障检测终端置于安装工具腔内，压线弹簧轴置于立柱侧(图2)。3）将弹簧挑叉尖端插入压线弹簧前端之下，将挑叉支点跨在弹簧轴上（图3）。4）稍用力压挑叉后部将压线弹簧连同弯梁一同扳起，并用挂钩将压线弹簧钩住（图4）移开挑叉。5）手握绝缘杆将检测终端卡线开口对准电线用力上推，压线弹簧将会自动与挂钩脱开夹住电线，回路动板也将自动复位（图5，图6）。6）下拉绝缘杆使安装具脱离检测终端，完成安装（图7）。检测终端变径接头（图1）安装工具弹簧挑叉挂钩立柱立柱侧钩大弹簧压线弹簧弯梁弹簧轴电池烧写盒35.3拆卸过程1）将安装工具腔内的大弹簧取出（图8）。2）将安装工具底部拧上绝缘杆。3）手握绝缘杆将安装工具立柱置于电线侧面，腔口对准检测终端轻轻上推，立柱侧钩将会自动挂住检测终端（图9，图10）。4）下拉绝缘杆使指示器脱离电线（图11）。4安装实例六、通信终端功能本...
