人工挖孔桩施工及吊架承载力设计VIP专享VIP免费

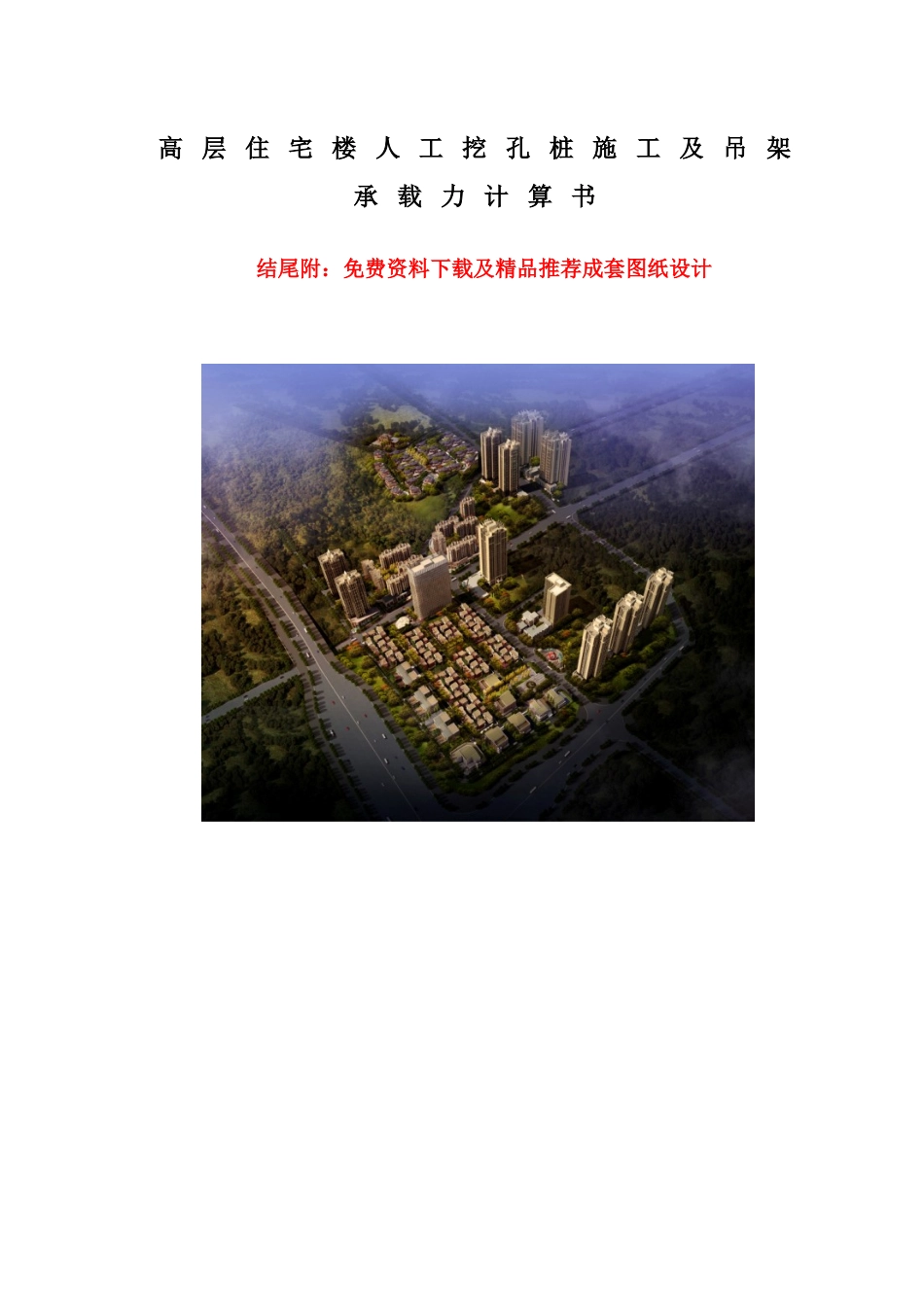

高层住宅楼人工挖孔桩施工及吊架承载力计算书结尾附：免费资料下载及精品推荐成套图纸设计目录第一章编制依据..........................................3第二章适用范围..........................................3第三章工程概况..........................................3第四章工程地质情况.......................................4第五章施工部署...........................................8第六章施工工艺..........................................13第七章、质量要求及各项检验试验...........................19第八章、质量保证及控制措施...............................22第九章、安全生产管理体系.................................25第十章、施工安全保障措施.................................26第十一章、文明施工保证措施...............................31第十二章、应急预案.......................................32工程地质情况根据XX勘察实业总公司提供的《岩土工程勘察报告》中地质条件如下：一、地形地貌拟建场地原始地貌属剥蚀浅丘陵地貌。场地大部现为施工平场、弃土区；场地整体呈南西高北东低态势，场地勘探点最高高程为307.99m，勘探点最低高程约为269.64m，高差约38.35m。二、场地地层特性根据地表工程地质测绘及钻探揭露成果表明，场地内地层为第四系素填土，粉质粘土和下伏基岩主要为侏罗系中统沙溪庙组（J2s）砂、泥岩组成。现将地层岩性特征及分布规律自上而下（由新到老）分述如下：2.1素填土（Q4ml）：杂色。主要由粉质粘土夹砂、泥岩碎块石组成。硬质物粒径10～130mm，硬质物含量10%～25%。结构松散～稍密，局部有架空现象，稍湿。主要由机器抛、压填（简单压填）形成，大部为新近回填。钻探揭露厚度为0.40(ZY34)～11.90m(ZY37)，该层主要分布于拟建场地A区西部、B区大部。2.2粉质粘土（Q4el+dl）：黄褐色。由粉粒及粘粒组成。韧性及干强度中等，无摇震反应，无光泽，可塑状。钻探揭露厚度为0.70m（ZY68）～8.60m（ZY18），该层主要分布于拟建建筑场地的东段缓坡及中部原农田等地段。2.3侏罗系中统沙溪庙组基岩(J2s)1)泥岩（J2s-Ms）：红褐色、紫褐色。主要由粘土矿物组成。泥质结构，中～厚层状构造。强风化岩石破碎，强度低。中等风化岩石完整，岩芯呈短～长柱状，节长0.04～0.80m，锤击声哑，强度中等。该层分布于整个拟建场地，为本场地该区的主要岩层。2)砂岩（J2s-Ss）：黄褐色、灰褐色、灰白色。矿物成分以石英为主，次之长石并含云母等。中粒结构，泥、钙质胶结，中厚层状构造。强风化带岩石破碎，岩芯呈粉砂、碎块～短柱状，强度较低，质较软；中等风化岩石完整性好，岩芯呈短～长柱状，强度高，质硬。该层主要分布于拟建场地中部及北西侧，为本场地的主要岩层，与泥岩呈互层产出。三、场地土质条件拟建场地地质构造属金鳌寺向斜西翼，区内地层呈单斜产出，岩层产状：倾向145°，倾角10°，岩体为中～厚层状结构，层面发育情况一般，裂隙面平直，多无充填，无胶结，层面结合很差，属软弱结构面。出露岩土地层主要由侏罗系中统沙溪庙组砂、泥岩及第四系全新统残坡积粉质粘土、人工填土组成。区内未见断裂发育，岩体中主要发育二组构造裂隙：①Ⅰ组：产状0°∠85°，延伸2～3m，间距1～2.5m,张开度1～3mm，结合程度差，压扭性裂隙，局部泥质充填，局部充水，属硬性结构面；②Ⅱ组：产状290°∠80°，裂面略微弯曲，泥质充填，延伸1.50～2.50m，间距1.0～3.0m,微张状，结合很差，压扭性裂隙，局部泥质充填，局部充水，属软弱结构面。四、地下水、气象及周边情况1、地下水勘察区岩土层结构由素填土、粉质粘土和下伏泥岩、砂岩层组成。素填土属透（含）水层；砂岩裂隙不发育属弱透水层；粉质粘土、泥岩为相对隔水层。场地主要地下水类型及分布如下：1）土层孔隙水：主要赋存于素填土空隙中，水流径流方式为大气降雨后向低洼地带汇聚储存，水位及水量受气候影响波动大，水头性质无压。主要赋存于低洼的槽沟内的素填土，水量小、水位不连续、变化大。2）基岩风化带裂隙水：水的储存形式以基岩强风化带裂隙。水量、水位随气候因素...
