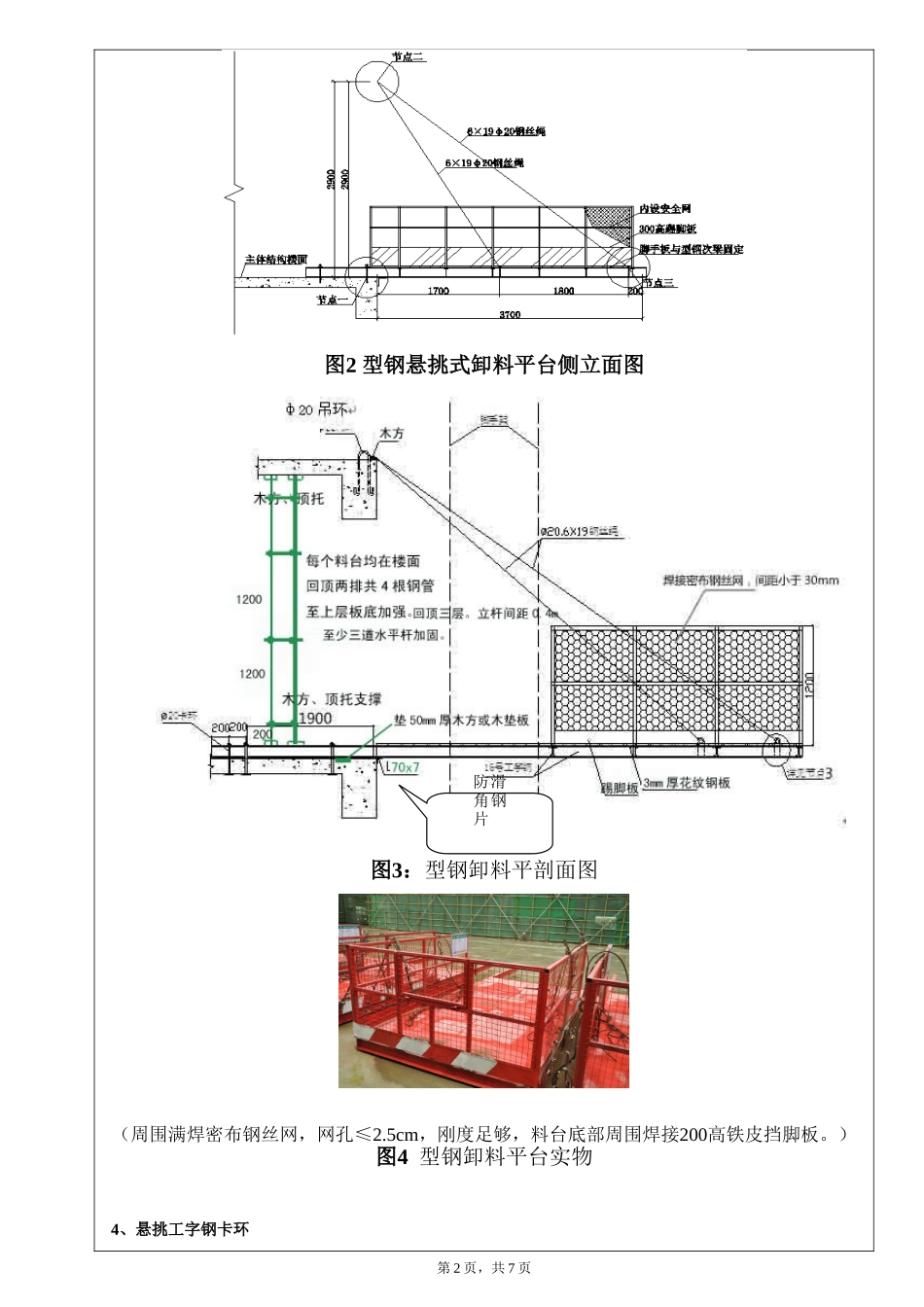

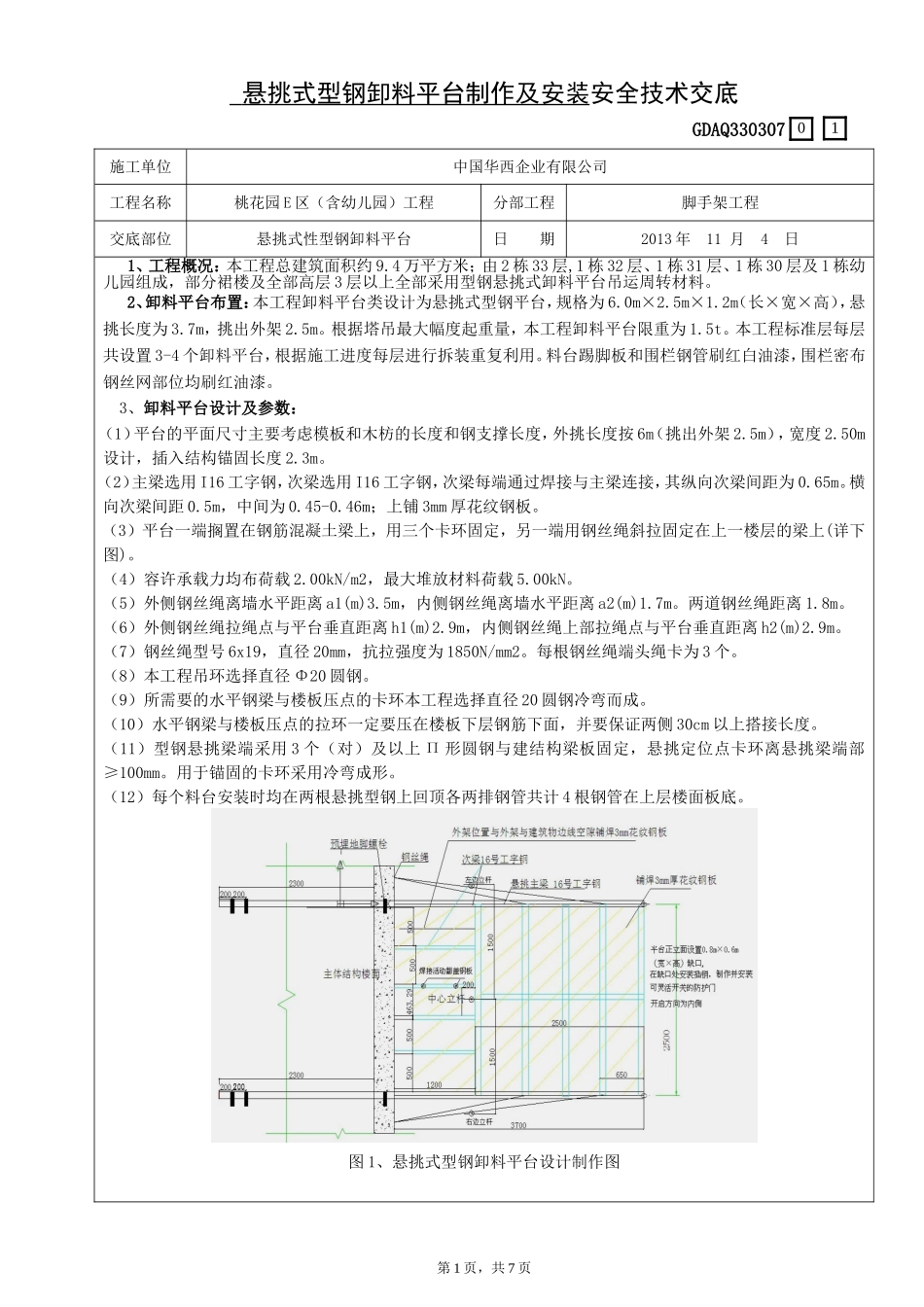

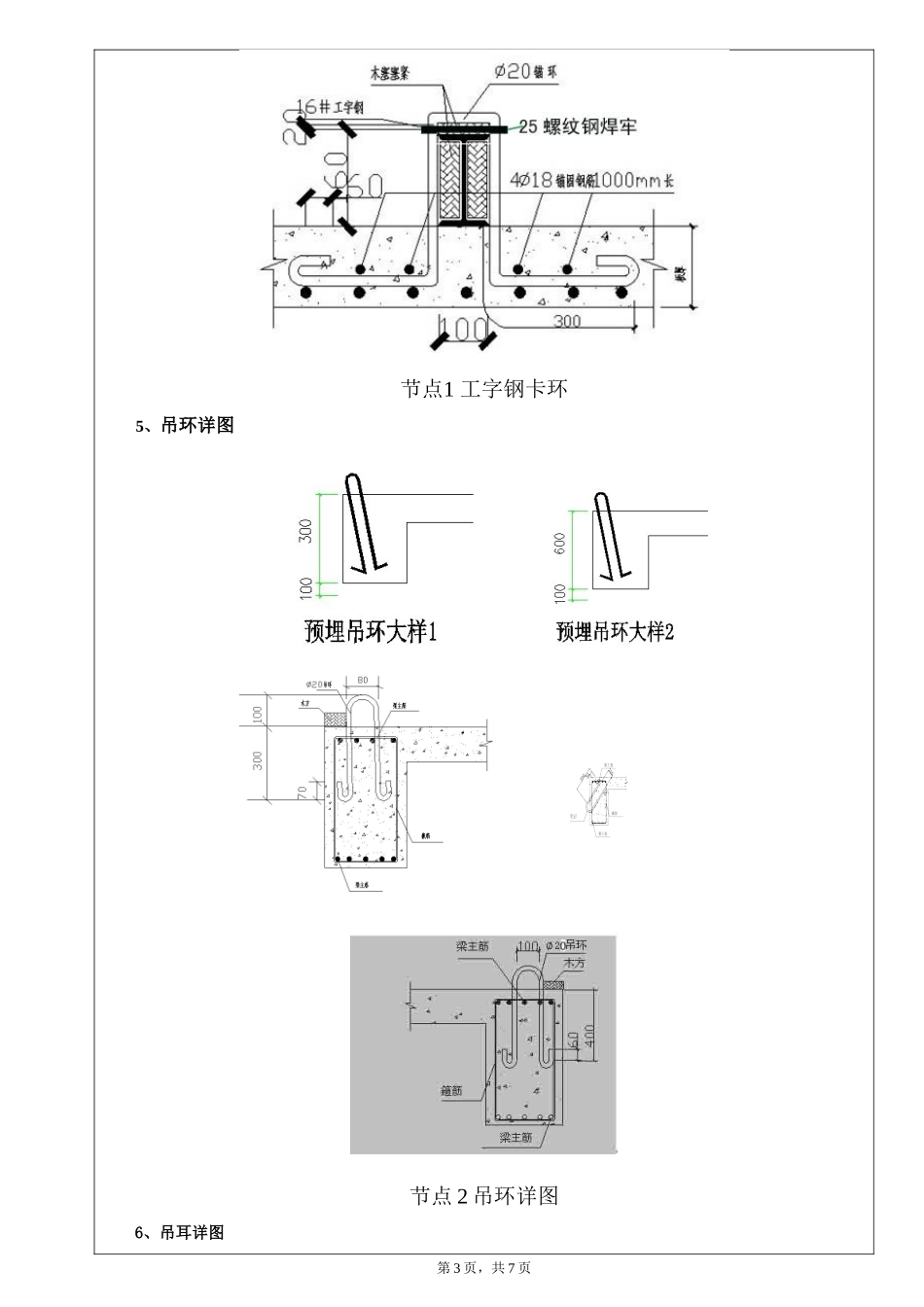

悬挑式型钢卸料平台制作及安装安全技术交底GDAQ330307施工单位中国华西企业有限公司工程名称桃花园E区（含幼儿园）工程分部工程脚手架工程交底部位悬挑式性型钢卸料平台日期2013年11月4日1、工程概况：本工程总建筑面积约9.4万平方米；由2栋33层,1栋32层、1栋31层、1栋30层及1栋幼儿园组成，部分裙楼及全部高层3层以上全部采用型钢悬挑式卸料平台吊运周转材料。2、卸料平台布置：本工程卸料平台类设计为悬挑式型钢平台，规格为6.0m×2.5m×1.2m（长×宽×高），悬挑长度为3.7m，挑出外架2.5m。根据塔吊最大幅度起重量，本工程卸料平台限重为1.5t。本工程标准层每层共设置3-4个卸料平台，根据施工进度每层进行拆装重复利用。料台踢脚板和围栏钢管刷红白油漆，围栏密布钢丝网部位均刷红油漆。3、卸料平台设计及参数：（1）平台的平面尺寸主要考虑模板和木枋的长度和钢支撑长度，外挑长度按6m（挑出外架2.5m），宽度2.50m设计，插入结构锚固长度2.3m。（2）主梁选用I16工字钢，次梁选用I16工字钢，次梁每端通过焊接与主梁连接，其纵向次梁间距为0.65m。横向次梁间距0.5m，中间为0.45-0.46m；上铺3mm厚花纹钢板。（3）平台一端搁置在钢筋混凝土梁上，用三个卡环固定，另一端用钢丝绳斜拉固定在上一楼层的梁上(详下图)。（4）容许承载力均布荷载2.00kN/m2，最大堆放材料荷载5.00kN。（5）外侧钢丝绳离墙水平距离a1(m)3.5m，内侧钢丝绳离墙水平距离a2(m)1.7m。两道钢丝绳距离1.8m。（6）外侧钢丝绳拉绳点与平台垂直距离h1(m)2.9m，内侧钢丝绳上部拉绳点与平台垂直距离h2(m)2.9m。（7）钢丝绳型号6x19，直径20mm，抗拉强度为1850N/mm2。每根钢丝绳端头绳卡为3个。（8）本工程吊环选择直径Φ20圆钢。（9）所需要的水平钢梁与楼板压点的卡环本工程选择直径20圆钢冷弯而成。（10）水平钢梁与楼板压点的拉环一定要压在楼板下层钢筋下面，并要保证两侧30cm以上搭接长度。（11）型钢悬挑梁端采用3个（对）及以上П形圆钢与建结构梁板固定，悬挑定位点卡环离悬挑梁端部≥100mm。用于锚固的卡环采用冷弯成形。（12）每个料台安装时均在两根悬挑型钢上回顶各两排钢管共计4根钢管在上层楼面板底。图1、悬挑式型钢卸料平台设计制作图第1页，共7页01图2型钢悬挑式卸料平台侧立面图图3：型钢卸料平剖面图（周围满焊密布钢丝网，网孔≤2.5cm，刚度足够，料台底部周围焊接200高铁皮挡脚板。）图4型钢卸料平台实物4、悬挑工字钢卡环第2页，共7页防滑角钢片节点1工字钢卡环5、吊环详图节点2吊环详图6、吊耳详图第3页，共7页7、主梁与次梁连接点详图8、钢丝绳绳卡做法详图10、一、进入施工现场必须遵守安全操作规程和安全生产纪律，特种作业人员必须持证上岗。二、进入施工现场必须戴合格安全帽，系好下颚带，锁好带扣；三、施工现场严禁吸烟，严禁嬉戏打闹；四、严禁酒后上岗，严禁操作与自己无关的设备；五、登高作业（2m以上）必须穿防滑鞋，必须系合格安全带，系挂牢固，高挂低用；六、悬挑脚手架的外围要设置高1.2m的护身栏，并立挂密目安全网，下口封死；七、必须严格控制施工荷载，每平方米不得超过100kg并按方案要求进行卸荷；第4页，共7页八、悬挑脚手架纵向外围的大小面必须设八字撑或斜撑；九、操作面下面5m左右必须搭设3m宽的水平安全网；十、悬挑脚手架搭设和卸荷要求，尤其是特殊部位的悬挑脚手架搭设，必须严格执行搭设方案；十一、悬挑脚手架搭设必须通过有关部门验收合格后方可使用；十二、悬挑脚手架下方应设警戒区，禁止人员进入；十三、悬挑脚手架每天必须进行检查，并做好检查记录；十四、悬挑脚手架拆除前必须完成以下准备工作：（一）全面检查脚手架的扣件连接、连墙杆、支撑体系是否符合安全要求；（二）根据检查结果，补充完善施工组织设计中的拆除顺序，经批准后方可实施；（三）拆除安全技术措施，应由单位工程负责人再次进行技术交底；（四）清除脚手架上杂物及地面障碍物。十五、拆除应符合以下要求：（一）拆除顺序应逐层由上而下进行，严禁上下同时作业；（二）所有连墙件应随脚手架逐层拆除，严禁先将连墙件拆除后再拆脚手架。十六、卸料应符合以下要求：（一）各构配件必须...
