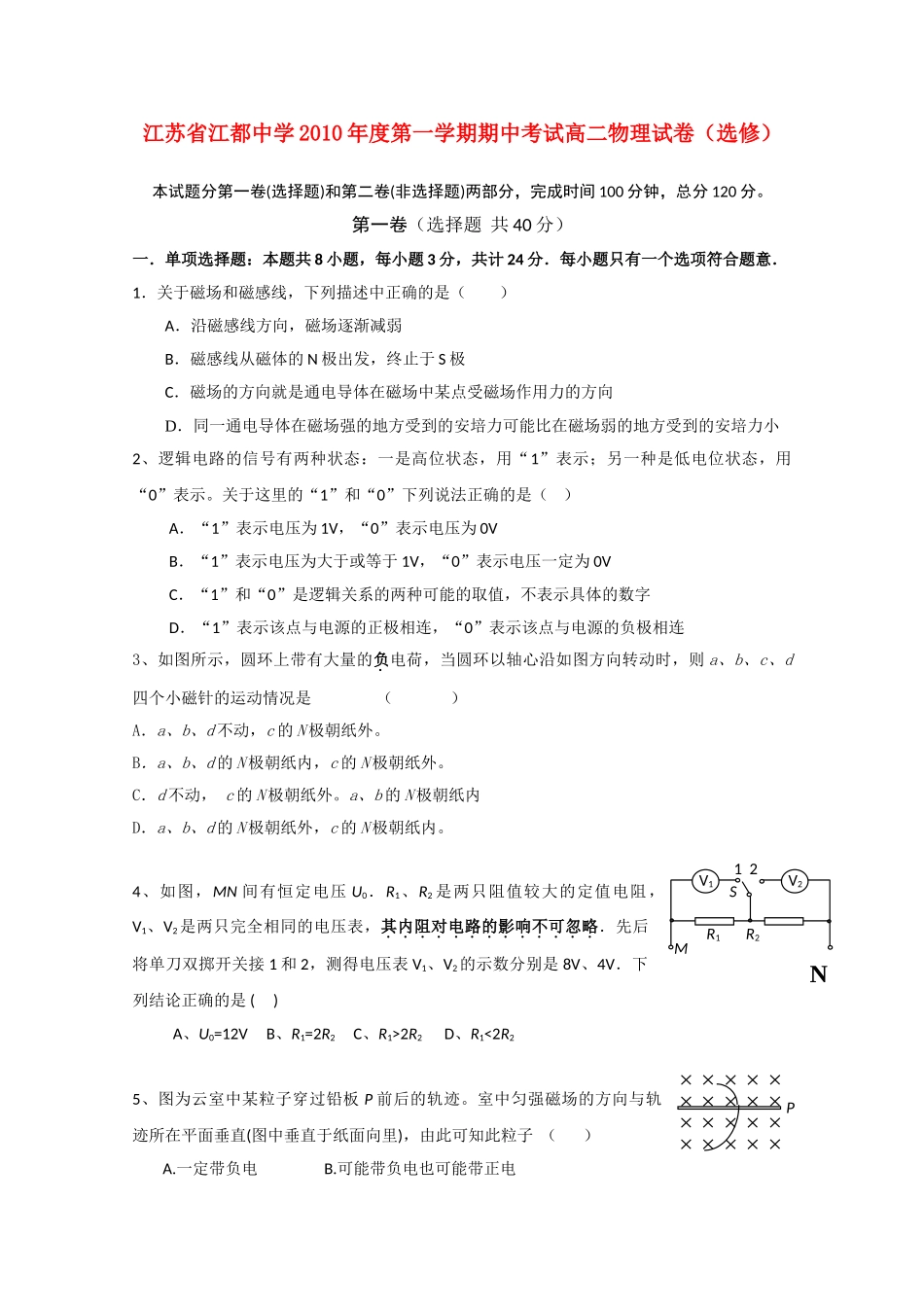

V1V2S12R1R2MN江苏省江都中学2010年度第一学期期中考试高二物理试卷（选修）本试题分第一卷(选择题)和第二卷(非选择题)两部分，完成时间100分钟，总分120分。第一卷（选择题共40分）一．单项选择题：本题共8小题，每小题3分，共计24分．每小题只有一个选项符合题意．1．关于磁场和磁感线，下列描述中正确的是（）A．沿磁感线方向，磁场逐渐减弱B．磁感线从磁体的N极出发，终止于S极C．磁场的方向就是通电导体在磁场中某点受磁场作用力的方向D．同一通电导体在磁场强的地方受到的安培力可能比在磁场弱的地方受到的安培力小2、逻辑电路的信号有两种状态：一是高位状态，用“1”表示；另一种是低电位状态，用“0”表示。关于这里的“1”和“0”下列说法正确的是（）A．“1”表示电压为1V，“0”表示电压为0VB．“1”表示电压为大于或等于1V，“0”表示电压一定为0VC．“1”和“0”是逻辑关系的两种可能的取值，不表示具体的数字D．“1”表示该点与电源的正极相连，“0”表示该点与电源的负极相连3、如图所示，圆环上带有大量的负电荷，当圆环以轴心沿如图方向转动时，则a、b、c、d四个小磁针的运动情况是（）A．a、b、d不动，c的N极朝纸外。B．a、b、d的N极朝纸内，c的N极朝纸外。C．d不动，c的N极朝纸外。a、b的N极朝纸内D．a、b、d的N极朝纸外，c的N极朝纸内。4、如图，MN间有恒定电压U0．R1、R2是两只阻值较大的定值电阻，V1、V2是两只完全相同的电压表，其内阻对电路的影响不可忽略．先后将单刀双掷开关接1和2，测得电压表V1、V2的示数分别是8V、4V．下列结论正确的是()A、U0=12VB、R1=2R2C、R1>2R2D、R1<2R25、图为云室中某粒子穿过铅板P前后的轨迹。室中匀强磁场的方向与轨迹所在平面垂直(图中垂直于纸面向里)，由此可知此粒子（）A.一定带负电B.可能带负电也可能带正电PC可能是从上而下穿过该铅板D.一定是从下而上穿过该铅板6、如图所示，电灯A标有“10V，10W”，电灯B标有“8V，20W”，滑动变阻器的总电阻为6Ω，当滑动触头由a端向b端滑动的过程中(不考电灯电阻的变化),下列说法正确的是（）A、安培表示数一直增大，伏特表示数一直减小；B、安培表示数一直减小，伏特表示数一直增大；C、安培表示数先增大后减小，伏特表示数先减小后增大；D、安培表示数先减小后增大，伏特表示数先增大后减小。7、如图电源的内阻不可忽略，已知定值电阻R1＝10Ω、R2＝8Ω，当电键S连接位置1时，电流表示数为，那么当S接位置2时，电流表的示数可能是()A．B．C．8、在图示的电路中,已知电容C=2μF,电源电动势E=12V,内阻不计,R1∶R2∶R3∶R4=1∶2∶6∶3.则电容器极板a所带的电量为（）×10-6C.×10-6C.×10-6C.×10-6C.二、多项选择题：本题共4小题．每小题4分．共计16分．每小题有多个选项符合题意．全部选对的得4分。选对但不全的得2分。错选或不答的得0分．9、下列单位与磁感强度的单位“特斯拉”相当的是：()A．韦伯/米2B．千克/(安培·秒2)C．牛·秒/(库·米)D．牛·秒/米210、在如图所示的电路中，电源内阻不能忽略．闭合开关S后，调整R的阻值，使电压表的示数增大△U．在这过程中()A．通过R1的电流增大，增大量为△U／RlB．R2两端的电压减小，减小量为△UC．通过R2的电流减小，减小量小于△U／R2D．路端电压增大，增大量为△U11、在如图电路中，电键S1、S2、S3、S4均闭合.C是极板水平放置的平行板电容器，板间悬浮着一油滴P，断开哪一个电键后P不会向下运动（）A.S1B.S2C.S3Ｄ.S412、在光滑绝缘水平面上，一轻绳拉着一个带电小球绕竖直方向的轴O在匀强磁场中做逆时针方向的水平匀速圆周运动，磁场的方向竖直向下，其俯视图如图，若小球运动到A点时，绳子突然断开，关于小球在绳断开后可能的运动情况，以下说法正确的是（）A．小球仍做逆时针匀速圆周运动，半径不变B．小球仍做逆时针匀速圆周运动，半径减小VAABabC．小球做顺时针匀速圆周运动，半径不变D．小球做顺时针匀速圆周运动，半径减小第二卷（非选择题共80分）三、简答题：本题共3小题。共计34分．请将解答填写在答题卡相应的位置．13、（10分）研究一个“2.5V0.2W”小灯泡的伏安特性，现有4V蓄电池1只，电键1个，导线若干，其他可...
