同济大学微机原理与接口技术复习VIP免费

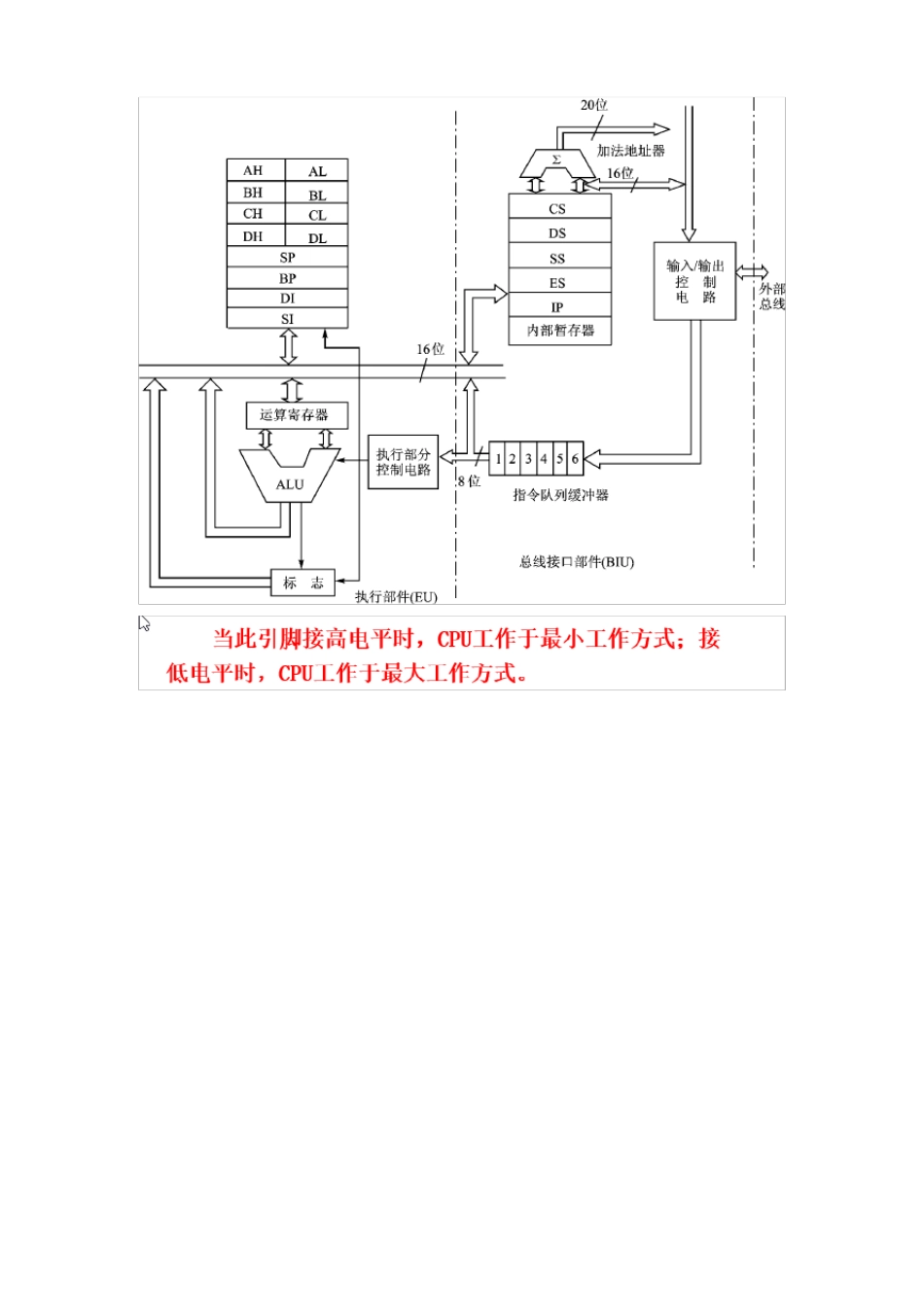

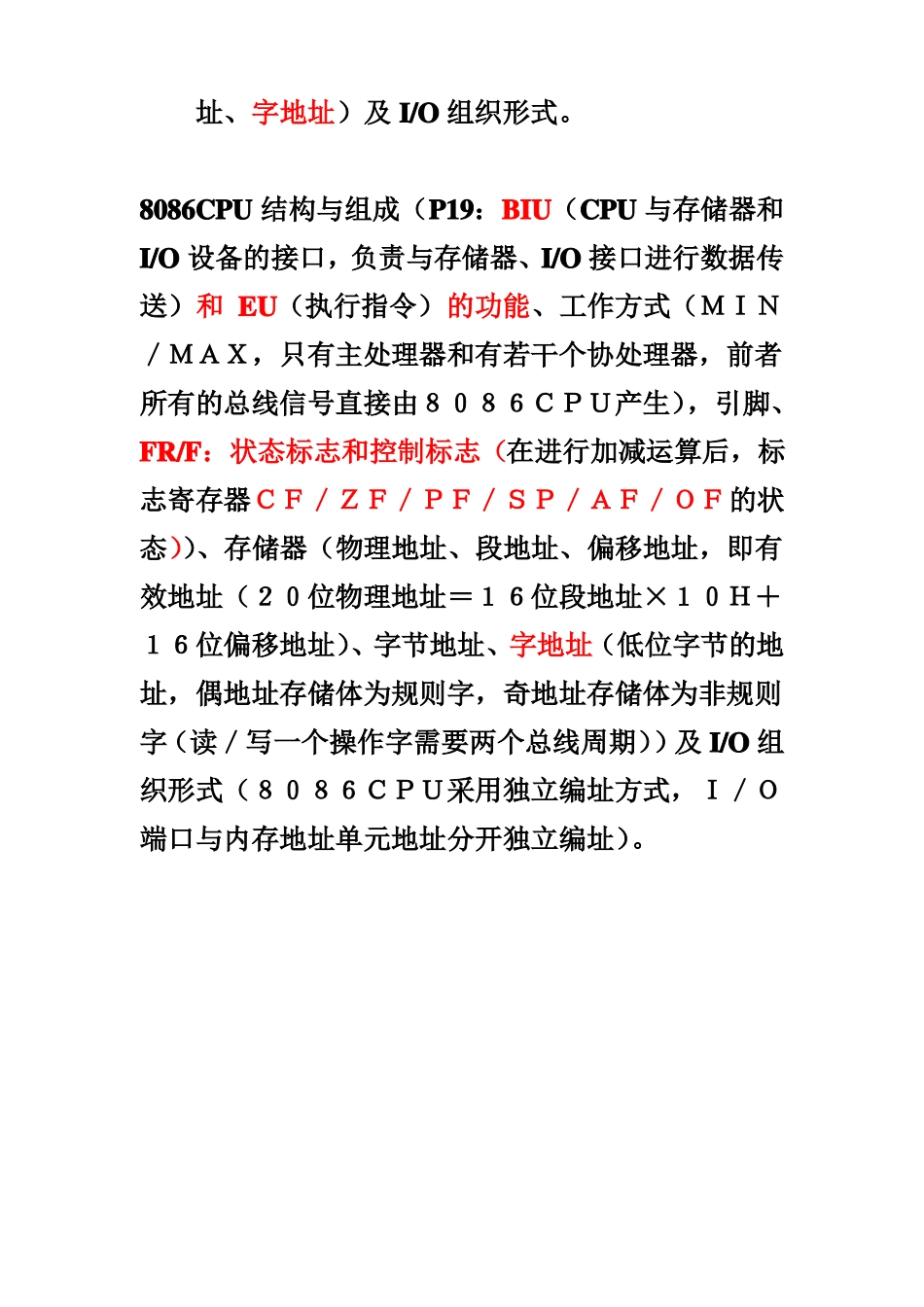

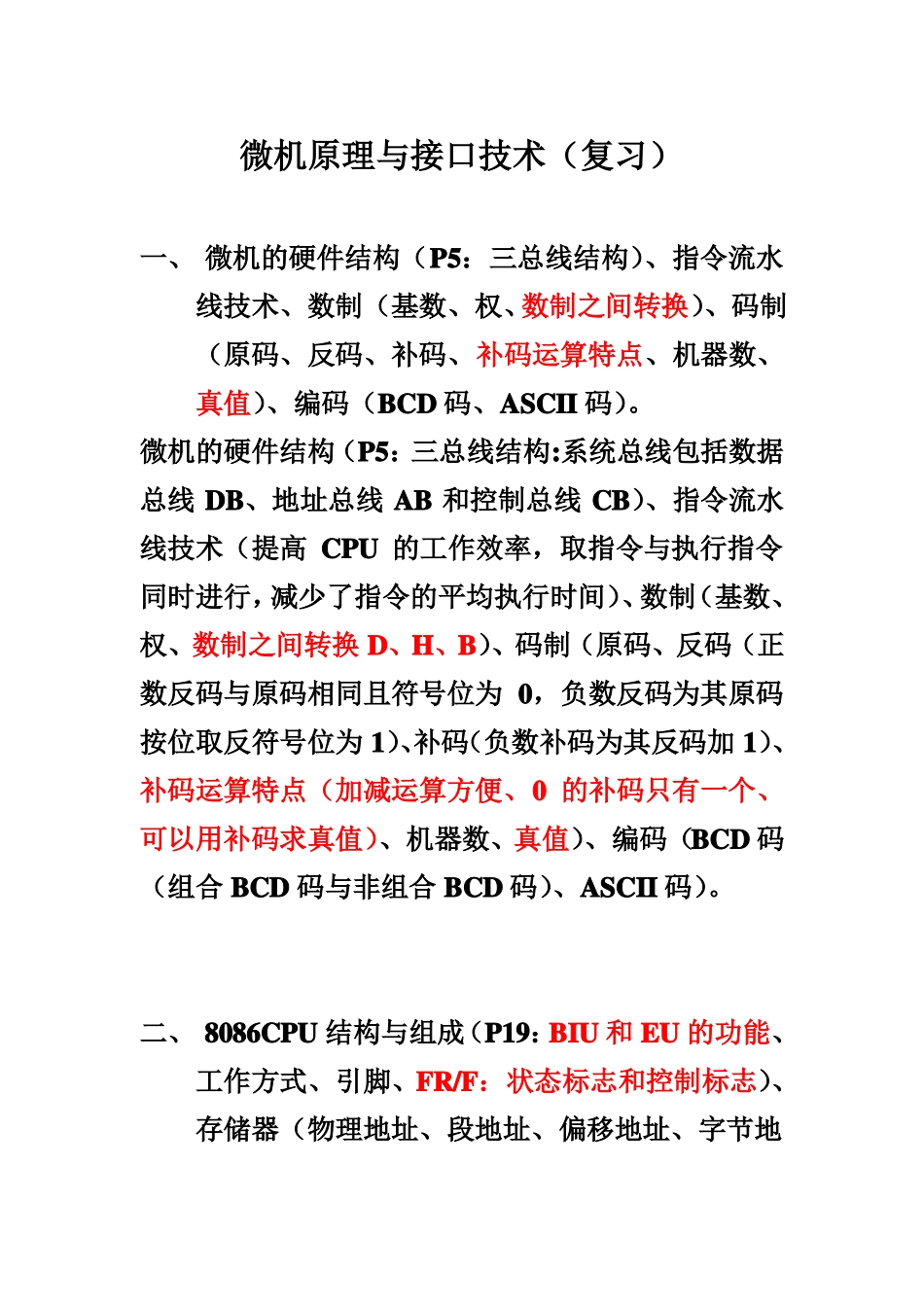

微机原理与接口技术（复习）一、微机的硬件结构（P5：三总线结构）、指令流水线技术、数制（基数、权、数制之间转换）、码制（原码、反码、补码、补码运算特点、机器数、真值）、编码（BCD码、ASCII码）。微机的硬件结构（P5：三总线结构:系统总线包括数据总线DB、地址总线AB和控制总线CB）、指令流水线技术（提高CPU的工作效率，取指令与执行指令同时进行，减少了指令的平均执行时间）、数制（基数、权、数制之间转换D、H、B）、码制（原码、反码（正数反码与原码相同且符号位为0，负数反码为其原码按位取反符号位为1）、补码（负数补码为其反码加1）、补码运算特点（加减运算方便、0的补码只有一个、可以用补码求真值）、机器数、真值）、编码（BCD码（组合BCD码与非组合BCD码）、ASCII码）。二、8086CPU结构与组成（P19：BIU和EU的功能、工作方式、引脚、FR/F：状态标志和控制标志）、存储器（物理地址、段地址、偏移地址、字节地址、字地址）及I/O组织形式。8086CPU结构与组成（P19：BIU（CPU与存储器和I/O设备的接口，负责与存储器、I/O接口进行数据传送）和EU（执行指令）的功能、工作方式（ＭＩＮ／ＭＡＸ，只有主处理器和有若干个协处理器，前者所有的总线信号直接由８０８６ＣＰＵ产生），引脚、FR/F：状态标志和控制标志（在进行加减运算后，标志寄存器ＣＦ／ＺＦ／ＰＦ／ＳＰ／ＡＦ／ＯＦ的状态））、存储器（物理地址、段地址、偏移地址，即有效地址（２０位物理地址＝１６位段地址×１０Ｈ＋１６位偏移地址）、字节地址、字地址（低位字节的地址，偶地址存储体为规则字，奇地址存储体为非规则字（读／写一个操作字需要两个总线周期））及I/O组织形式（８０８６ＣＰＵ采用独立编址方式，Ｉ／Ｏ端口与内存地址单元地址分开独立编址）。三、8086CPU操作数寻址方式、指令系统、编程（循环结构）。8086CPU操作数寻址方式（立即寻址，寄存器寻址，直接寻址，寄存器间接寻址，变址寻址，基址变址寻址，基址变址相对寻址）、指令系统（数据传送，算术运算，逻辑运算和移位，串操作，程序控制，标志操作和处理器控制）、编程（循环结构）。习题1、DX和AX联合存放一个32位整数(DX存放高16位)，编写程序将该数据逻辑左移2位。2、试编写程序将标志寄存器的高8位与低8位互换。3、下面的程序段执行完后，AX、DX与BL的内容为多少？MOVAX,6540HMOVDX,3210HMOVCL,04SHLDX,CLMOVBL,AHSHLAX,CLSHRBL,CLORDL,BL四、汇编语言程序设计（汇编语言的语句格式、常用伪指令、表达式）、DOS功能调用（P110：功能号02H，显示单个字符）。汇编语言程序设计（汇编语言的语句格式、常用伪指令（ＥＱＵ，ＤＢ／ＤＷ／ＤＤ，ＯＲＧ，ＳＥＧ／ＯＦＦＳＥＴ）、表达式）、DOS功能调用（P110：功能号02H，显示单个字符）。五、接口、端口、接口功能（图7-2-1接口示意图）、CPU与接口之间传送信息的方式（无条件传送方式、查询传送方式（例7-4和习题7-3）、中断传送方式）、I/O端口编址方式（独立编址和统一编址）和优缺点（可用指令多少、占内存地址等）。接口／端口（Ｉ／Ｏ接口是把外部设备同计算机连接起来实现数据传送的控制电路称为IO接口电路Ｉ／Ｏ接口电路通常拥有的几个不同地址的寄存器，每个寄存器都被称为一个Ｉ／Ｏ端口）、接口功能（转换信息格式／提供联络信号／协调定时差异／进行译码选址／实现点平转换／具备时序控制）（图7-2-1接口示意图）、CPU与接口之间传送信息的方式（无条件传送方式、查询传送方式（例7-4和习题7-3）、中断传送方式（传送效率最高）、ＤＭＡ方式（传送速度最快））、I/O端口编址方式（独立编址和统一编址）和优缺点（独立编址指令较少，程序清晰，占用内存少，译码电路简单、统一编址不需要专门的Ｉ／Ｏ指令，程序设计灵活性高，但是比较占用内存）。六、8086CPU中断系统（中断、中断源、中断优先权、中断处理的过程、中断类型号、中断矢量表）、8259工作原理（图8-3-1:IRR、ISR、IMR）、ICW2中断类型号、ICW4-D1中断结束方式（自动结束中断、非自动结束中断）、OCW1设置中断屏蔽寄存器、8259单片和级联、编写建立中断向量表。8086CPU中断系统（中断、中断源、中...
