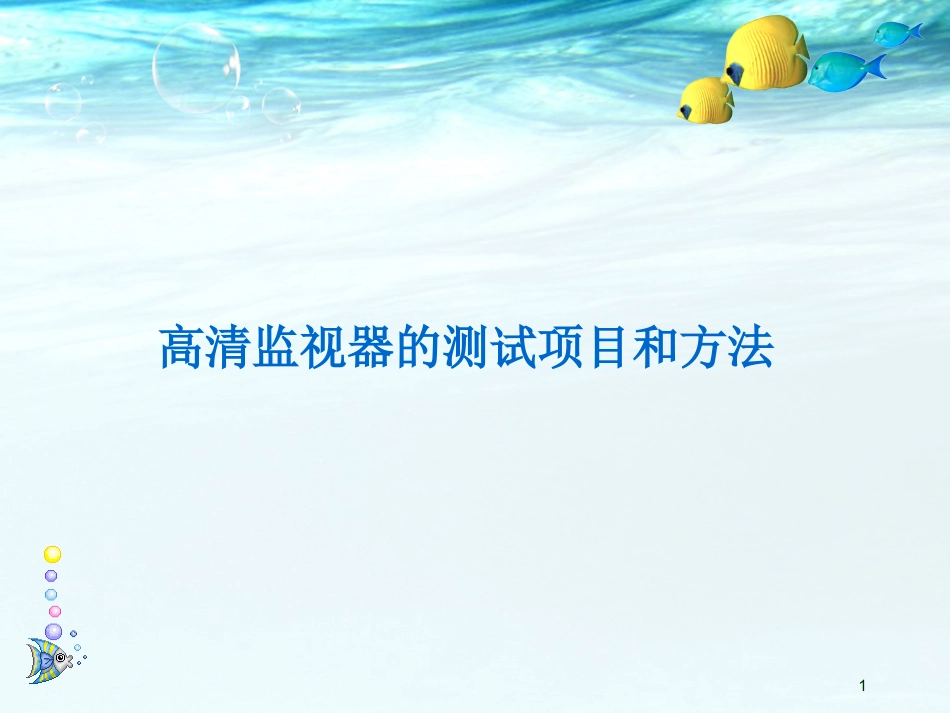

高清监视器的测试项目和方法VIP免费

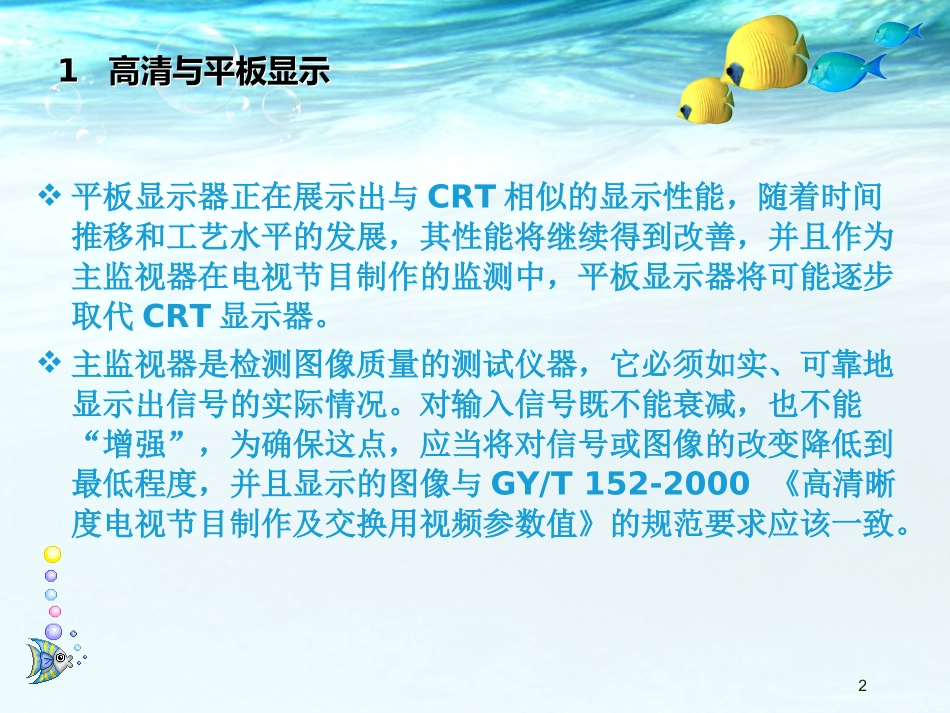

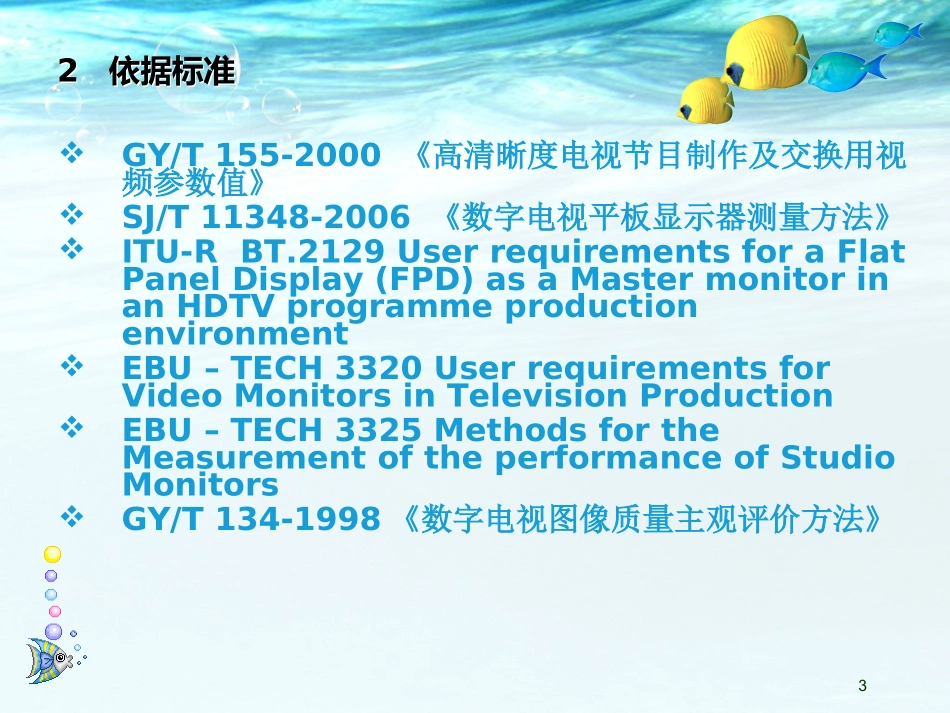

1高清监视器的测试项目和方法21高清与平板显示1高清与平板显示平板显示器正在展示出与CRT相似的显示性能，随着时间推移和工艺水平的发展，其性能将继续得到改善，并且作为主监视器在电视节目制作的监测中，平板显示器将可能逐步取代CRT显示器。主监视器是检测图像质量的测试仪器，它必须如实、可靠地显示出信号的实际情况。对输入信号既不能衰减，也不能“增强”，为确保这点，应当将对信号或图像的改变降低到最低程度，并且显示的图像与GY/T152-2000《高清晰度电视节目制作及交换用视频参数值》的规范要求应该一致。32依据标准2依据标准GY/T155-2000《高清晰度电视节目制作及交换用视频参数值》SJ/T11348-2006《数字电视平板显示器测量方法》ITU-RBT.2129UserrequirementsforaFlatPanelDisplay(FPD)asaMastermonitorinanHDTVprogrammeproductionenvironmentEBU–TECH3320UserrequirementsforVideoMonitorsinTelevisionProductionEBU–TECH3325MethodsfortheMeasurementoftheperformanceofStudioMonitorsGY/T134-1998《数字电视图像质量主观评价方法》43客观测试参数和测量方法3客观测试参数和测量方法本部分介绍重要的20项指标和测试方法5（1）亮度（1）亮度表示显示器（在标准工作状态下）的白场亮度和峰值亮度；技术要求：100～250cd/m2；测试信号：电平为100%的平场信号和109％白窗信号；测量方法：给显示器分别输入全白场信号和109％的白窗信号，用亮度计测量画面中心P0点的亮度（关闭ABL自动亮度限幅功能）；结果分别以显示器的白场亮度和峰值亮度给出，单位为cd/m2。6（2）对比度（2）对比度表示显示器的对比度（在标准工作状态下）；技术要求：对比度>=350:1；测试信号：黑白窗口信号；测试环境：黑！测量方法：显示器输入黑白窗口信号，用亮度计分别测量白窗口的亮度L0，黑窗口的亮度L1、L2、L3和L4，计算对比度：对比度=4L0/（L1+L2+L3+L4）；结果对比度以计算值比1来表示。7(3)亮度不均匀性(3)亮度不均匀性表示显示器全屏亮度的不均匀程度技术要求：≤0.10测试信号：50%和100%电平的平场信号；测量方法：显示器分别输入50%和100%电平的平场信号，并测量图像中P0~P8各点的亮度值；亮度不均匀性=（测量最大值-测量最小值）/平均值；结果以亮度不均匀性的计算值的百分比给出。8(4)白色色度误差(4)白色色度误差表示显示器白色色度与参考白D65的色度坐标误差的程度；技术要求：Δu',=±0.0010,Δv'=±0.0015(CIE1976色度误差值)；测试信号：100%平场信号；测量方法：测量图像中心P0点的色度坐标（u'，v'）；色度误差：Δu'=u'-u'0，Δv'=v'-v'0其中：u'0，v'0为参考白色温D65的色坐标；结果以白色色度误差计算值给出。9（5）基色色度坐标（5）基色色度坐标表示显示器R、G、B基色色度坐标；技术要求：Δu',＝±0.0010，Δv'＝±0.0015Δv'(CIE1976色度差值)；测试信号：0％～100%的全场R、G、B信号；测量方法：显示器分别输入0％～100%（步进为5％或10％）全场R、G、B信号，分别测量R、G、B基色图像中心P0点的色度坐标（u‘，v’）并计算色度误差：色度误差：Δu'=u'-u'0，Δv'=v'-v'0，其中：u'0，v'0分别为R、G、B基色的标称色度坐标；结果分别以R、G、B基色色度误差值表格的形式给出。10（6）色温（6）色温表示显示器白色色温（或色度坐标）；技术要求：参考白色温6500K(D65)或Δu'=±0.0010,Δv'=±0.0015(CIE1976色度差值)；测试信号：平场信号（亮度电平分别为25％、50％、75％和100％）；测量方法：显示器分别输入25％、50％、75％和100％电平的平场信号，测量图像中心P0点的色坐标（u'，v'）；色度误差＝Δu'=u'-u'0，Δv'=v'-v'0，其中：（u'0，v'0）为参考白色温D65的色坐标；结果以白色色度（坐标）误差表示。11（7）色域覆盖率（7）色域覆盖率表示显示器的均匀色度空间坐标中基色（R、G、B）所对应三角形的面积；技术要求：按照行标（GY/T155-2000）要求；测试信号：100%R、G、B基色信号；测量方法：显示器分别输入电平为100%的R、G、B基色信号，并测量R、G、B基色图像中心P0点的色...
