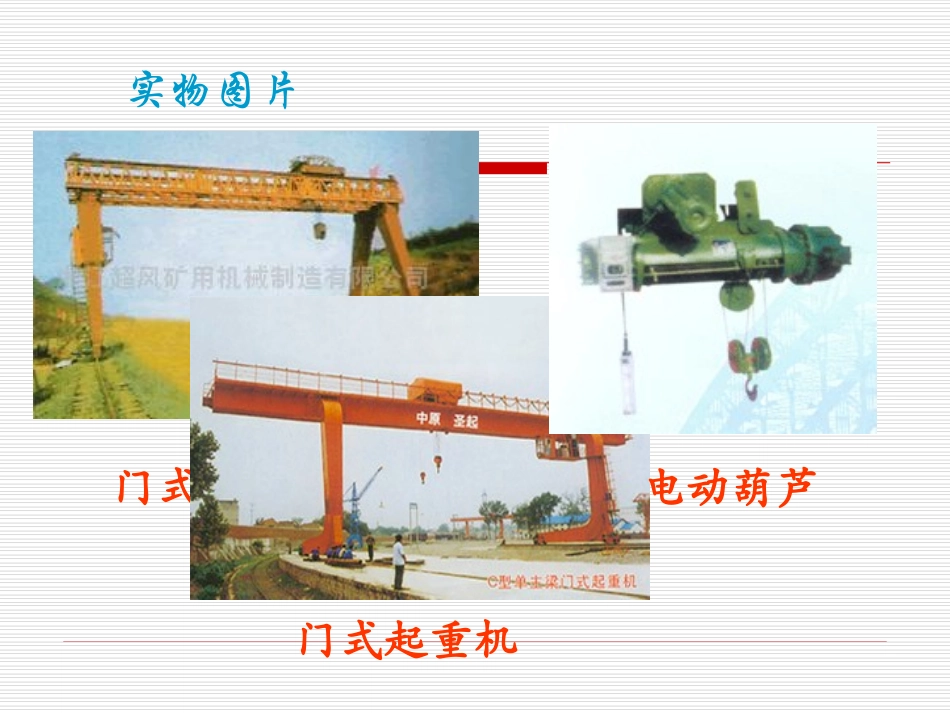

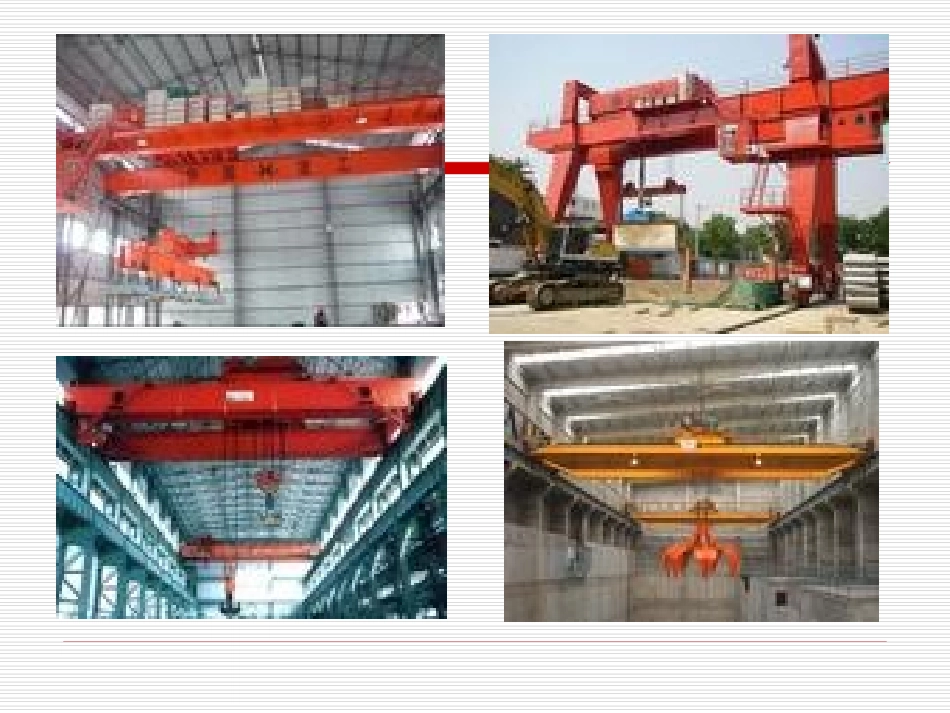

桥式起重机的电气控制实物图片门式起重机门式起重机电动葫芦集装箱装卸桥桥式起重机概述：起重机是用来在短距离内提升和移动物件的机械，俗称天车。结构：桥式起重机由桥架（又称大车）、小车及提升机构三部分组成。大车沿着车间起重机梁上的轨道纵向来回移动，小车沿着桥架上的轨道横向移动，提升机构安装在小车上，上下运动。根据不同的要求，有些起重大车上安装两台小车，也有的在小车上安装两个提升机构。桥式起重机的主要技术参数额定起重量:5t、10t、15/3t、20/5t……200/30t跨度：10.5m13.5m16.5m……31.5m提升高度:12m16m12/18m16/18m……提升速度:<30m/min工作类型:a.轻级b.中级c.重级d.特重级桥式起重机对电力拖动的要求：1。起重机电动机的特点：1）起重机的工作环境比较恶劣。2）起重的工作频繁，时开时停，其负载性质为重复短时工作制。3）起重机要求有一定的调速范围，所以要求电动机能够变速，但对调速的平滑性要求不高。2。移行机构对电力拖动的要求：大车移行机构和小车移行机构对电力拖动的要求比较简单，只要求有一定的调整范围，分几档控制即可。起动的第一档也作为预备档，以消除起动时的机械冲击，所以起动转矩也限制在额定转矩的一半以下。为实现准确停车，增加电气制动，同样可以减轻机械抱闸的磨损，提高制动的可靠性。电动机的选择：选用YZR系列三相绕线式异步电机负载持续率15%具有较大的起动转矩电动机转子细长，转动惯性小制成封闭型，具有较强的机械结构。4.2.５凸轮控制器控制的小车移行机构控制线路主令控制器控制的大车移行机构控制线路4.2.7保护箱电气原理图分析4.2.7保护箱电气原理图分析课程设计的要求：1、课程设计题目：（1）桥式起重机大车移行机构的控制系统设计（2）桥式起重机小车移行机构的控制系统设计2、根据生产要求设计控制原理图3、根据原理图列出材料表4、根据原理图画出电器布置图5、根据电器布置图画出电气安装接线图6、完成课程设计报告课程设计报告要求：一、桥式起重机概述二、桥式起重机移行机构电机的选择三、桥式起重机移行机构控制系统的分析四、设计体会
