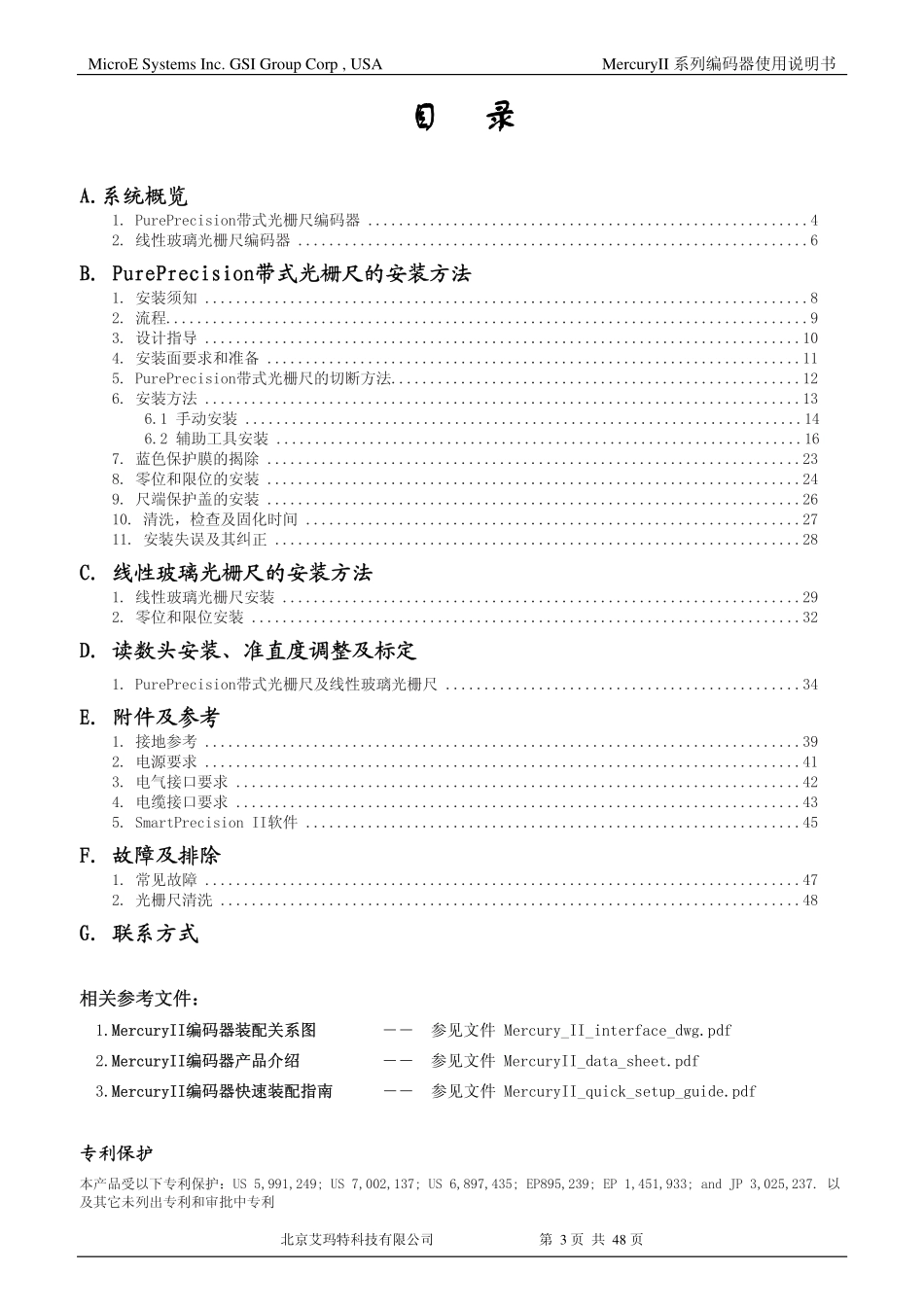

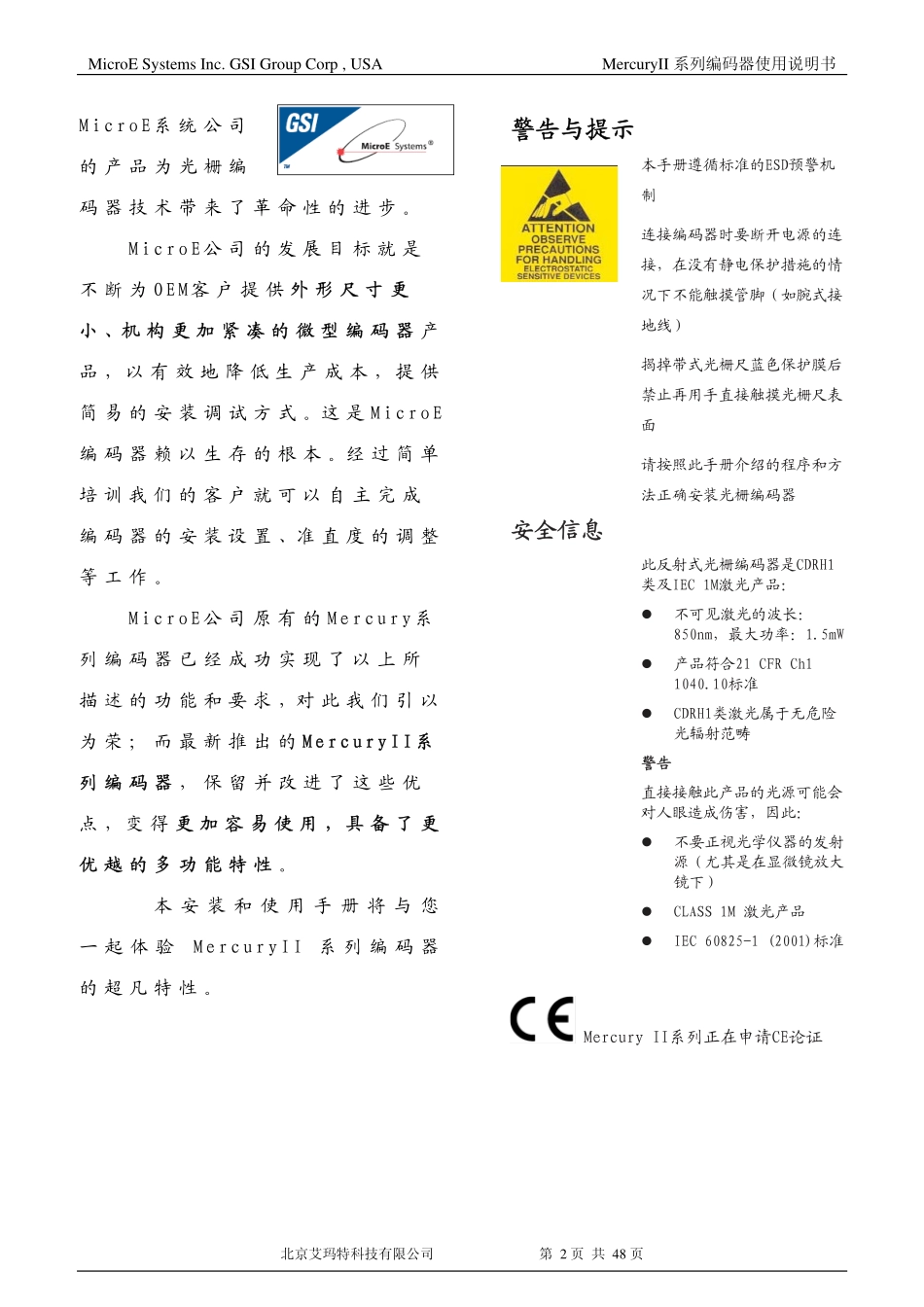

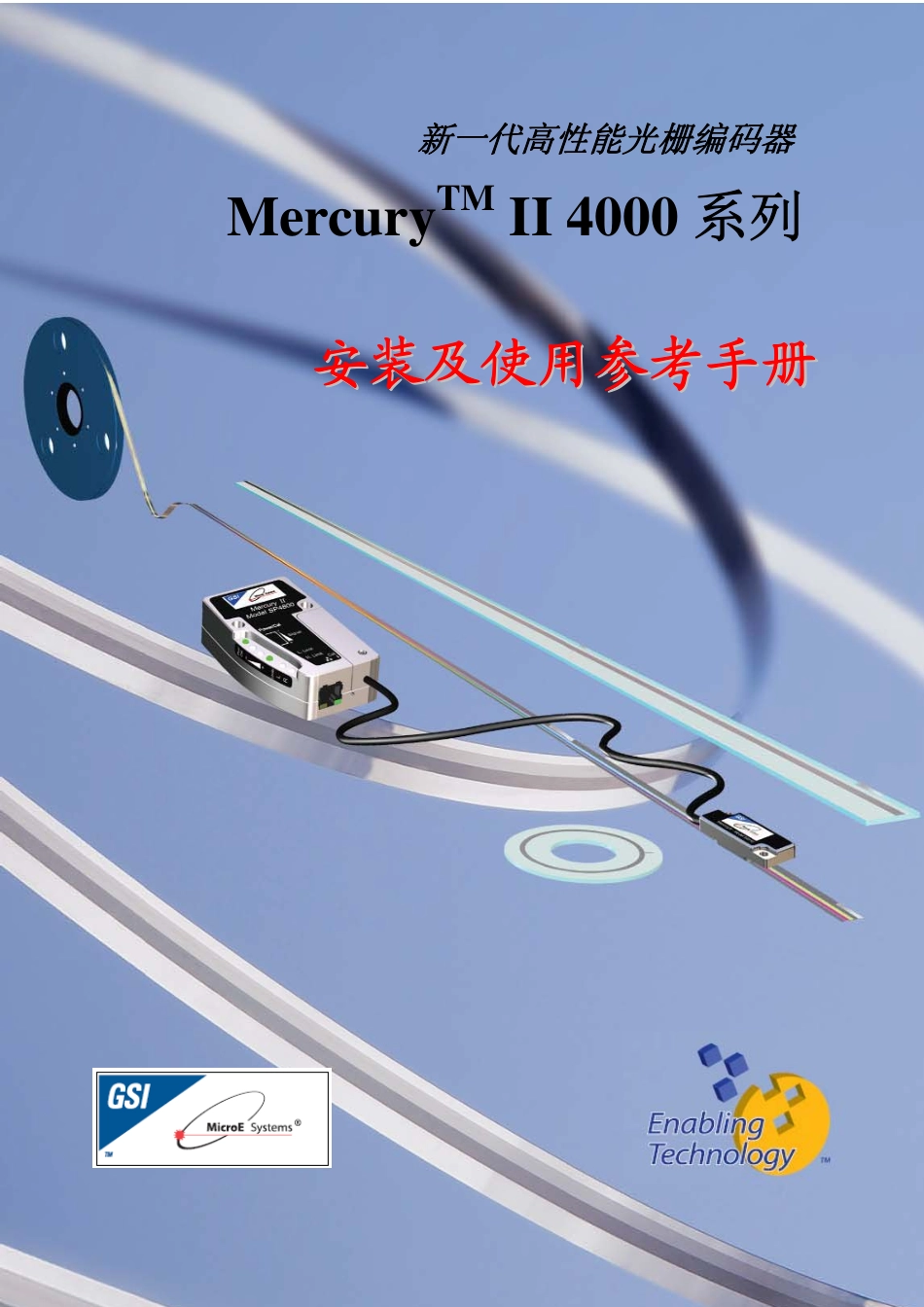

新一代高性能光栅编码器MercuryTMII4000系列安安装装及及使使用用参参考考手手册册MicroESystemsInc.GSIGroupCorp,USAMercuryII系列编码器使用说明书北京艾玛特科技有限公司第2页共48页MicroE系统公司的产品为光栅编码器技术带来了革命性的进步。MicroE公司的发展目标就是不断为OEM客户提供外形尺寸更小、机构更加紧凑的微型编码器产品，以有效地降低生产成本，提供简易的安装调试方式。这是MicroE编码器赖以生存的根本。经过简单培训我们的客户就可以自主完成编码器的安装设置、准直度的调整等工作。MicroE公司原有的Mercury系列编码器已经成功实现了以上所描述的功能和要求，对此我们引以为荣；而最新推出的MercuryII系列编码器，保留并改进了这些优点，变得更加容易使用，具备了更优越的多功能特性。本安装和使用手册将与您一起体验MercuryII系列编码器的超凡特性。警告与提示本手册遵循标准的ESD预警机制连接编码器时要断开电源的连接，在没有静电保护措施的情况下不能触摸管脚（如腕式接地线）揭掉带式光栅尺蓝色保护膜后禁止再用手直接触摸光栅尺表面请按照此手册介绍的程序和方法正确安装光栅编码器安全信息此反射式光栅编码器是CDRH1类及IEC1M激光产品：�不可见激光的波长：850nm，最大功率：1.5mW�产品符合21CFRCh11040.10标准�CDRH1类激光属于无危险光辐射范畴警告直接接触此产品的光源可能会对人眼造成伤害，因此：�不要正视光学仪器的发射源（尤其是在显微镜放大镜下）�CLASS1M激光产品�IEC60825-1(2001)标准MercuryII系列正在申请CE论证MicroESystemsInc.GSIGroupCorp,USAMercuryII系列编码器使用说明书北京艾玛特科技有限公司第3页共48页目录A.系统概览1.PurePrecision带式光栅尺编码器.........................................................42.线性玻璃光栅尺编码器..................................................................6B.PurePrecision带式光栅尺的安装方法1.安装须知..............................................................................82.流程...................................................................................93.设计指导.............................................................................104.安装面要求和准备.....................................................................115.PurePrecision带式光栅尺的切断方法.....................................................126.安装方法.............................................................................136.1手动安装........................................................................146.2辅助工具安装....................................................................167.蓝色保护膜的揭除.....................................................................238.零位和限位的安装.....................................................................249.尺端保护盖的安装.....................................................................2610.清洗，检查及固化时间................................................................2711.安装失误及其纠正....................................................................28C.线性玻璃光栅尺的安装方法1.线性玻璃光栅尺安装...................................................................292.零位和限位安装.......................................................................32D.读数头安装、准直度调整及标定1.PurePrecision带式光栅尺及线性玻璃光栅尺..............................................34E.附件及参考1.接地参考.............................................................................392.电源要求.............................................................................413.电气接口要求........................................................................
