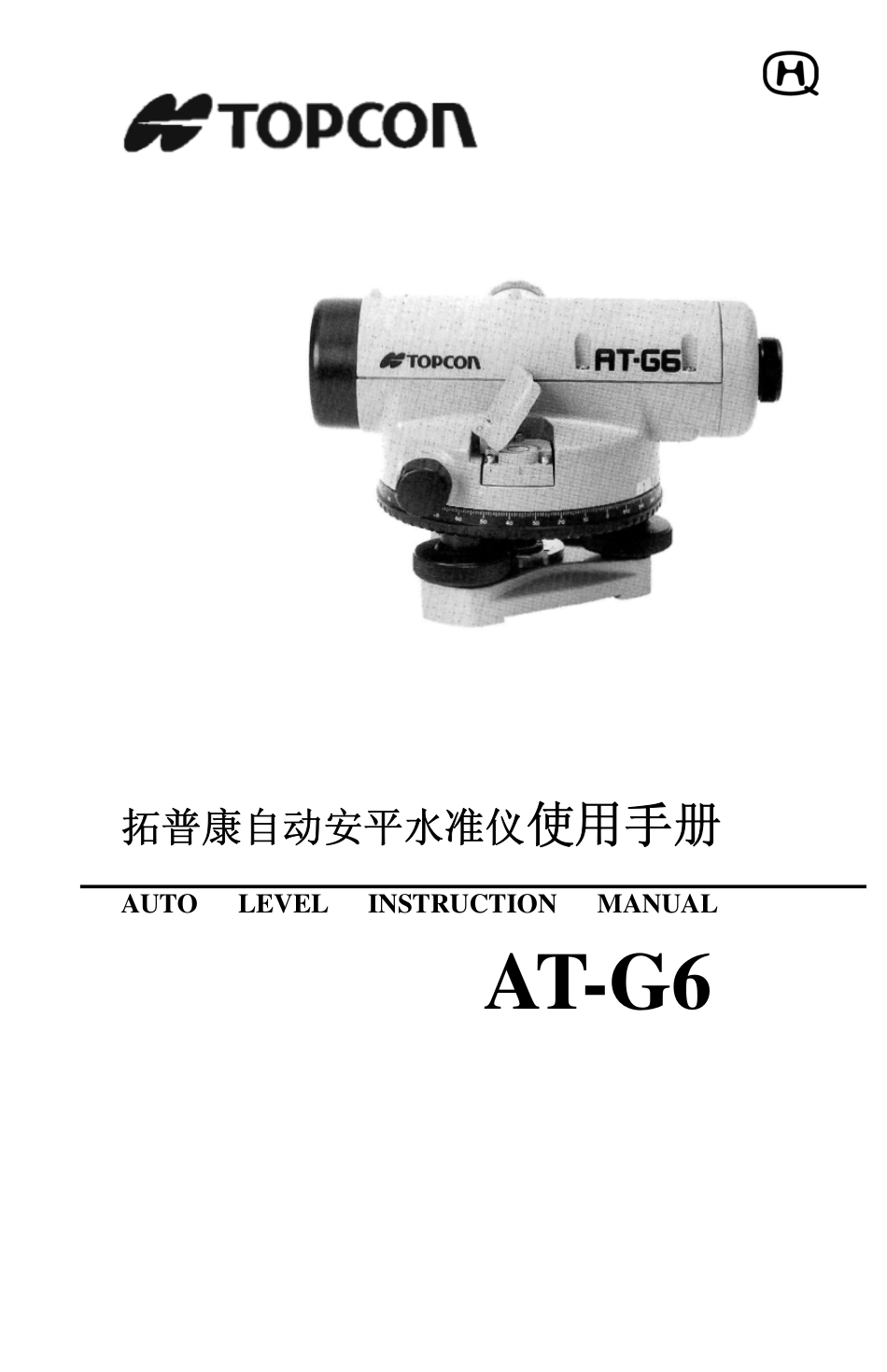

拓普康自动安平水准仪AT-G6系列使用手册VIP免费

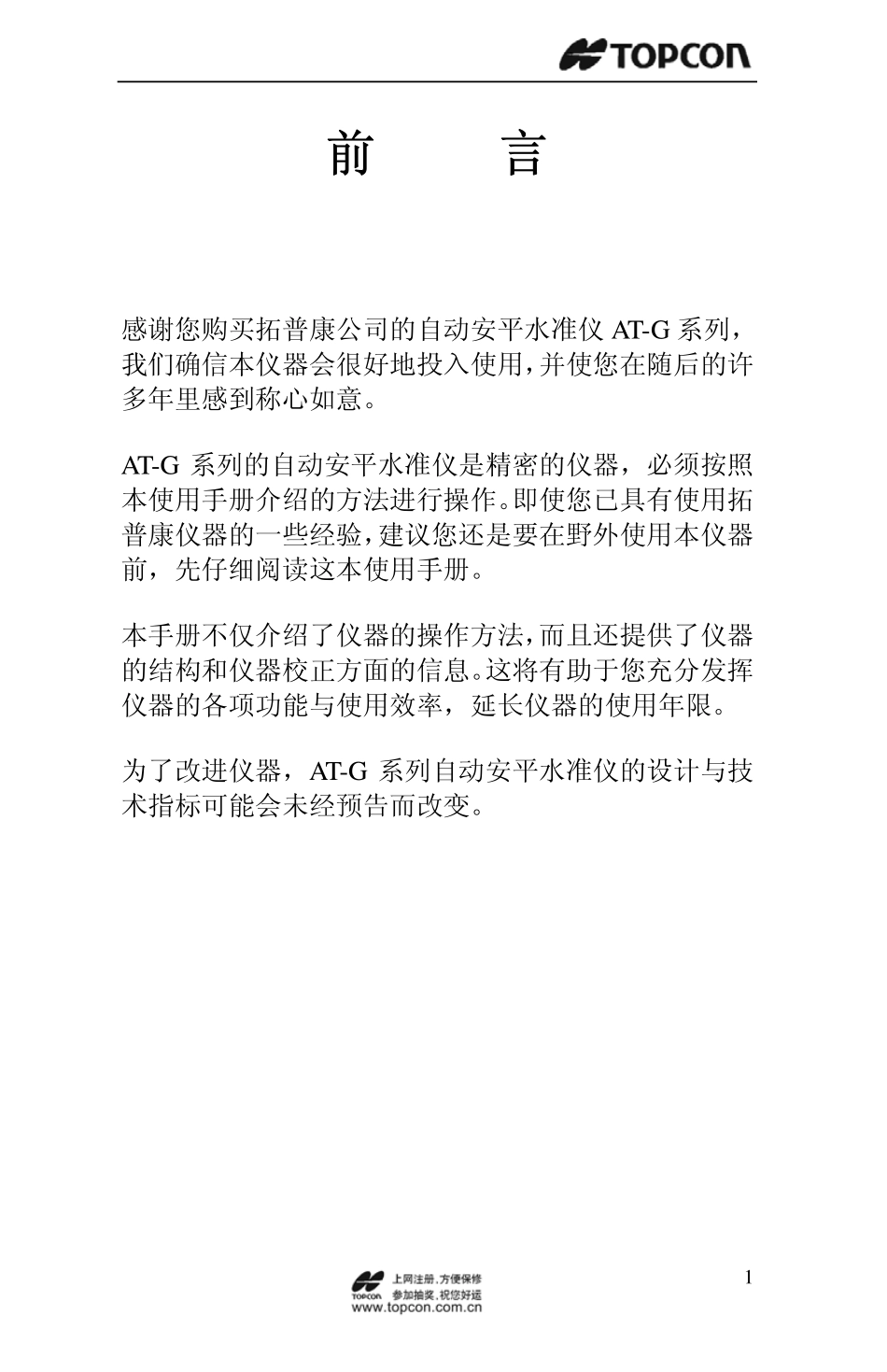

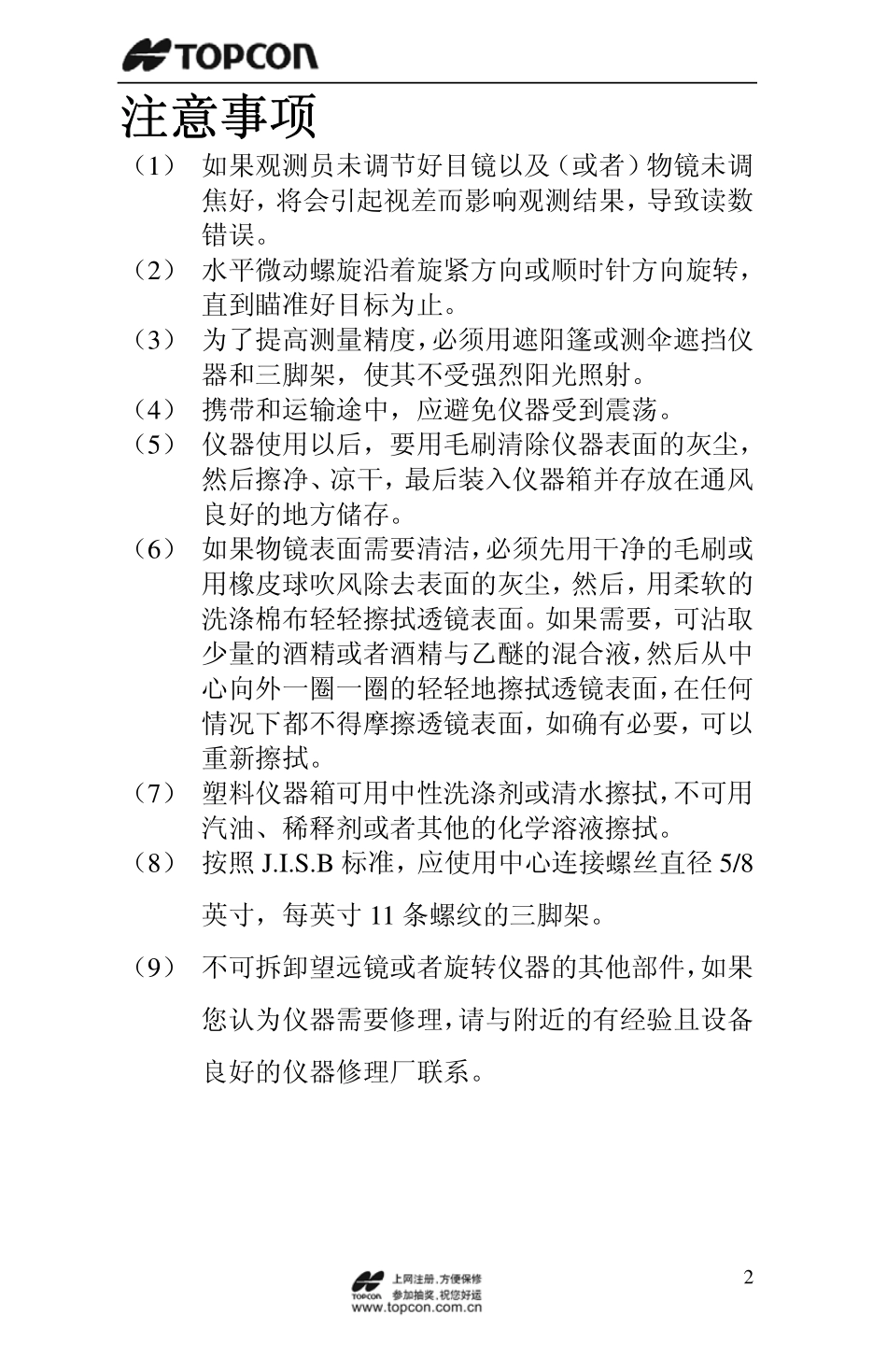

拓普康自动安平水准仪使用手册AUTOLEVELINSTRUCTIONMANUALAT-G61前言感谢您购买拓普康公司的自动安平水准仪AT-G系列，我们确信本仪器会很好地投入使用，并使您在随后的许多年里感到称心如意。AT-G系列的自动安平水准仪是精密的仪器，必须按照本使用手册介绍的方法进行操作。即使您已具有使用拓普康仪器的一些经验，建议您还是要在野外使用本仪器前，先仔细阅读这本使用手册。本手册不仅介绍了仪器的操作方法，而且还提供了仪器的结构和仪器校正方面的信息。这将有助于您充分发挥仪器的各项功能与使用效率，延长仪器的使用年限。为了改进仪器，AT-G系列自动安平水准仪的设计与技术指标可能会未经预告而改变。2注意事项（1）如果观测员未调节好目镜以及（或者）物镜未调焦好，将会引起视差而影响观测结果，导致读数错误。（2）水平微动螺旋沿着旋紧方向或顺时针方向旋转，直到瞄准好目标为止。（3）为了提高测量精度，必须用遮阳篷或测伞遮挡仪器和三脚架，使其不受强烈阳光照射。（4）携带和运输途中，应避免仪器受到震荡。（5）仪器使用以后，要用毛刷清除仪器表面的灰尘，然后擦净、凉干，最后装入仪器箱并存放在通风良好的地方储存。（6）如果物镜表面需要清洁，必须先用干净的毛刷或用橡皮球吹风除去表面的灰尘，然后，用柔软的洗涤棉布轻轻擦拭透镜表面。如果需要，可沾取少量的酒精或者酒精与乙醚的混合液，然后从中心向外一圈一圈的轻轻地擦拭透镜表面，在任何情况下都不得摩擦透镜表面，如确有必要，可以重新擦拭。（7）塑料仪器箱可用中性洗涤剂或清水擦拭，不可用汽油、稀释剂或者其他的化学溶液擦拭。（8）按照J.I.S.B标准，应使用中心连接螺丝直径5/8英寸，每英寸11条螺纹的三脚架。（9）不可拆卸望远镜或者旋转仪器的其他部件，如果您认为仪器需要修理，请与附近的有经验且设备良好的仪器修理厂联系。3目录前言..........................................................................1注意事项............................................................................2目录............................................................................3仪器特性............................................................................4标准配置............................................................................5任选附件............................................................................6仪器各部件名称................................................................71基本操作步骤................................................................91.1安置三脚架.................................................................91.2将仪器安装到三脚架上...........................................101.3将仪器对准地面点...................................................101.4仪器整平....................................................................121.5目镜调节...................................................................121.6照准与调焦...............................................................132测量操作......................................................................152.1水准测量或高差测定...............................................152.2水平角的测量...........................................................162.3视距测量...................................................................183仪器校正......................................................................193.1圆水准器的校正.......................................................193.2仪器的视准轴误差...................................................214可选附件......................................................................244.1E型铝制三脚架........................................................244.2球面铝制三脚架.......
