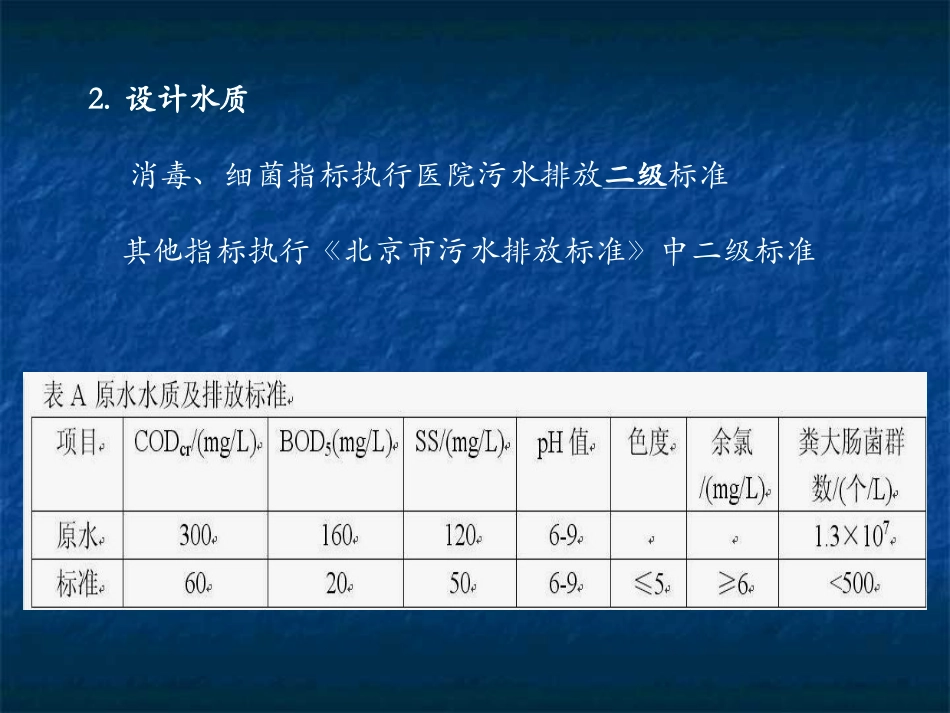

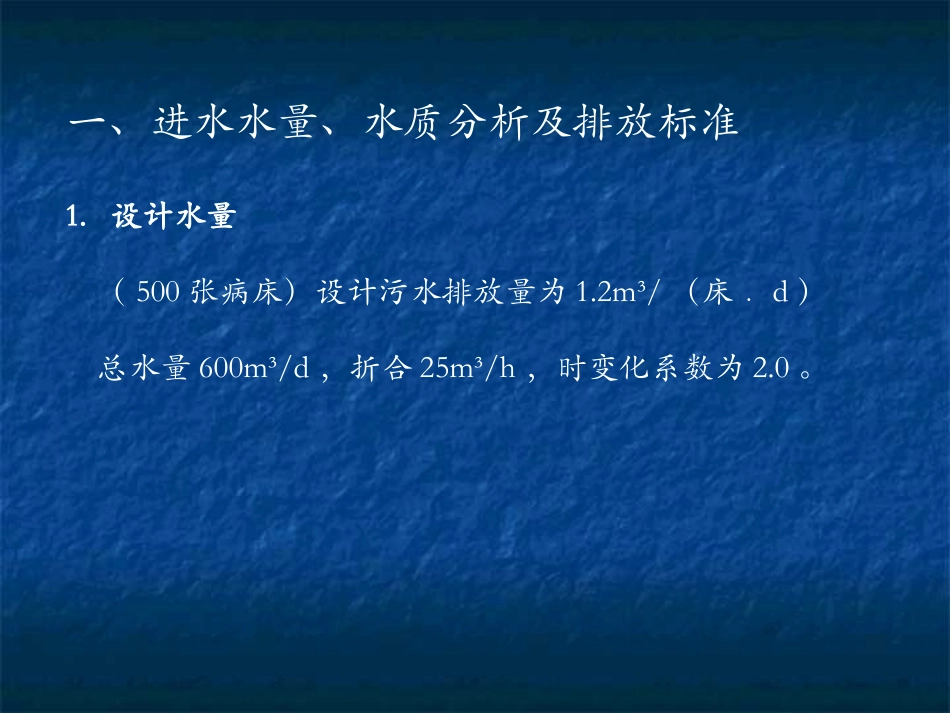

医院污水处理工程——解放军三〇二医院组员：钱婧王子赟蔡喆杨雪儿一、进水水量、水质分析及排放标准1.设计水量（500张病床）设计污水排放量为1.2m³/（床﹒d）总水量600m³/d，折合25m³/h，时变化系数为2.0。2.设计水质消毒、细菌指标执行医院污水排放二级标准其他指标执行《北京市污水排放标准》中二级标准二、污水处理工艺设计2.MBBR（流动床生物膜法）法生长生物膜的载体层（聚乙烯中空圆柱体）在废水中不断流动的生物接触氧化法。a.空间小，能扩容b.操作管理简单c.不堵塞d.生物易恢复活力，处理效果稳定e.安装维护简便，适于改造工程三、主要处理单元设计参数及说明埋地式结构，底板板面标高-6.600m，顶板-1.000m，构筑物占地213.2m2，在地面都设检查井。1.格栅间规格：2.4×2.2m回转式全自动不锈钢格栅机进水管：D400水泥管，管底标高-2.750m设计过栅流速：0.7m/s，水头损失0.2m栅渠宽度0.6m，栅墙高度1.2m预留洞：200mm×200mm格栅间底板坡向排水地漏：坡度i=1%，直径∮=100检查井：∮800mm2.调节池15.8m×2.4m×5.6m；有效容积为130m3；停留时间为5h；两台污水提升泵;池底有斜坡，i=1%；坡向泵坑规格为1m×2.4m×0.2m；设有溢流管和超越管，流入接触消毒池；污泥上清液回流管，上清液进行循环处理。3.一沉池（斜板沉淀池）规格为2.7m×2.4m；上升流速为1.1mm/s，停留22min，表面水力负荷4m3/(m2.h)；斜板底板倾角60°，间距75mm；超高0.3m，上水深0.6m，下水深1m,斜板区高度为0.866m,；泥斗高度2.7m,泥斗体积为7m3；排泥管和放空管（Ф150）；4.一、二级MBBR池MBBR池单级规格均为4.5m×3.45m×5m；有效容积为124m3，有效水深为4m；总停留时间5h；池内投加悬浮球生物填料（SH型），投加量为有效池容的1/3，为40m3。5.二沉池(斜板沉淀池4.5m×4.05m)上升流速0.4mm/s,停留75min,表面水力负荷1.37m3/(m2﹒h)；斜板底倾角60°，斜板间距75mm,沉淀池保护高度0.3m；斜板区上水深0.85m,斜板区下水深0.9m,高度为0.866m；泥斗高2.1m,体积为16.3m3；6.接触消毒池(平面规格为8.1m×3m)停留时间>2h底面坡度i=0.5%7.污泥浓缩池规格为6.2m×2.85m×5.6m设计储泥4个月8.集泥井（汇集各构筑物的排泥管、放空管）规格为1m×1m×3m9.管廊（各构筑物的联络中枢，设备有两台水射器泵、一台防洪泵。）平面面积为41.8m2，体积为246.6m3，地面坡度i=0.5%，坡向集水坑（Ф400mm×300mm）检查井Ф800，井顶高出地面200mm10.集控室、消毒设备间及药品库集控室和消毒设备间共为3.2m×4.5m集控室面积6.4m2，二氧化氯设备间面积8m2消毒设备间用排气扇与外间通风药品库两间，氯酸钠、盐酸1.2、设备安装a.一级提升泵安装b.水下曝气机安装：进气管超高1.8mc.二级提升泵安装：d.水射器泵安装：集泥井污泥泵排泥管污泥浓缩池一级MBBR反应池回流正常进泥路（池顶）外排污泥搅拌消毒（池中间）e.集泥井污泥泵安装如图f.二氧化氯发生器安装：包括反应器主机、盐酸罐和氯酸钠罐.计量泵投加六、工程实施效果1、工程运行调试污水处理厂12月中旬开始进水，污水厂采用浓缩污泥接种，加入含水量为70%的污泥约1.5m3，前三天实行低负荷运行，进水量为设计水量的50%，以后实现满负荷运行，曝气机全天运行。两周后目测悬浮球填料上有一层黄褐色生物膜，池中有悬浮的絮状污泥，出水逐渐变清。调试期间进行两次污泥回流，回流量约为15m3/次。2、运行效果常规指标监测数据毒理性指标监测数据出水各项指标均优于排放标准，污染物的平均去除率较高：CODCr为84.43%，BOD5为87.48%，SS为75.12%，油为83.61%。菌类指标达标，余氯含量不足。八、经济及技术分析（1）人工费用设一人监管工资折600元/月，则吨水费用（总水量600m³/d，）：600/（30×600）=0.033元/t（2）电费总装机容量为41.44千瓦，常用容量为22.2千瓦，日运行按20h计，则日用电量为444千瓦·h。北京市用电费用为0.4元/（千瓦·h），吨水电费为444×0.4/600=0.296元/t（3）消毒剂费二氧化氯消毒剂投加量以30mg/L计，原料工业盐酸（浓度31%）800元/t，氯酸钠（纯度99%）4000元/t，折费0.003元/g，所以吨水消毒剂费用为30×0.003=0.09元/t（4）折旧费土建折旧按30年，设备折旧按30年计土建折旧费：621600/30×360×600=0.096元/t设备折旧费：763200/30×360×600=0.118元/t总折旧费=0.214元/t（5）总运行费用不包含折旧费时，总运行费用=0.419元/t包含，总运行费用=0.633元/t2、经济及技术指标指标名称单位数量备注
