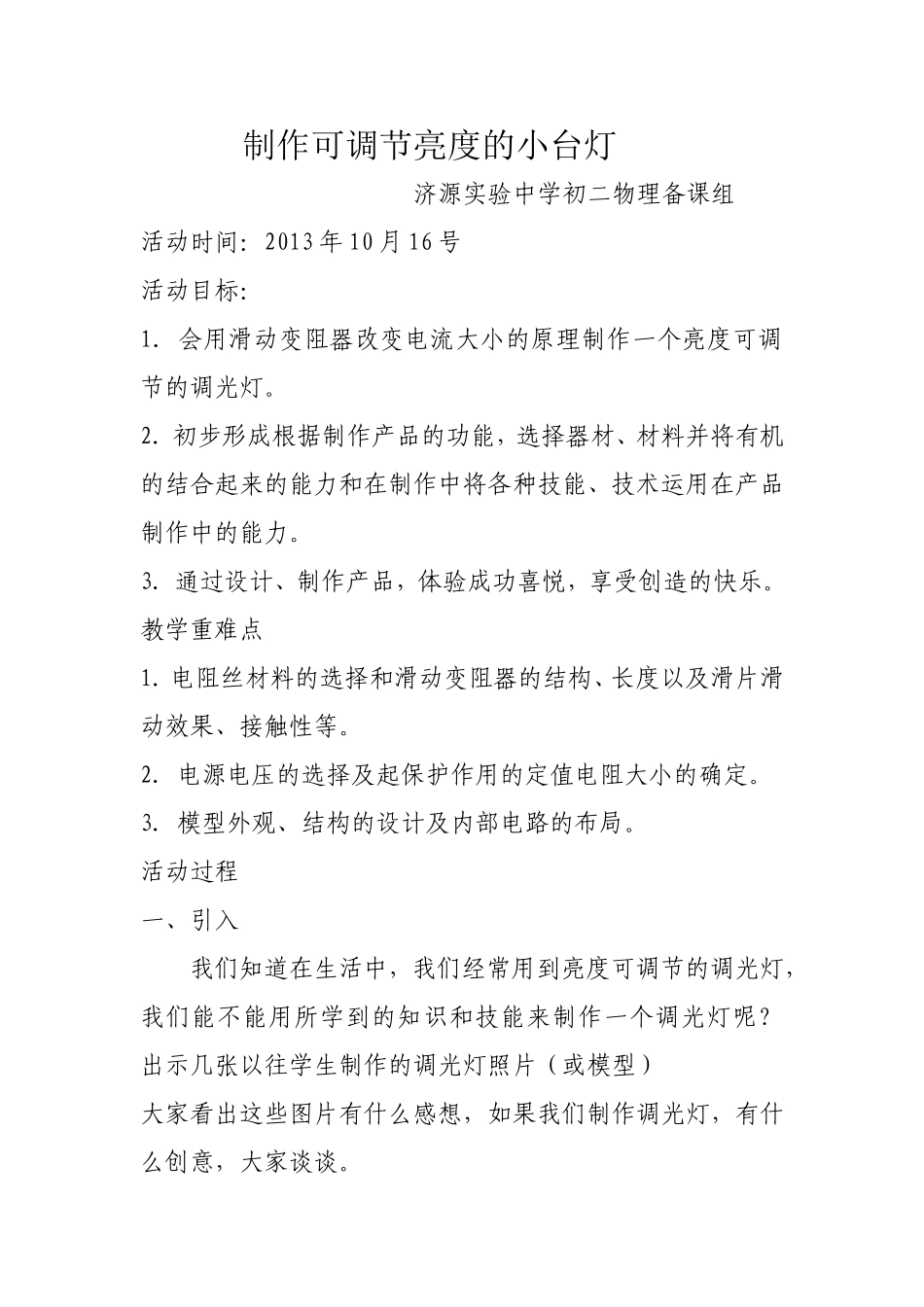

制作可调节亮度的小台灯济源实验中学初二物理备课组活动时间：2013年10月16号活动目标：1．会用滑动变阻器改变电流大小的原理制作一个亮度可调节的调光灯。2．初步形成根据制作产品的功能，选择器材、材料并将有机的结合起来的能力和在制作中将各种技能、技术运用在产品制作中的能力。3．通过设计、制作产品，体验成功喜悦，享受创造的快乐。教学重难点1．电阻丝材料的选择和滑动变阻器的结构、长度以及滑片滑动效果、接触性等。2．电源电压的选择及起保护作用的定值电阻大小的确定。3．模型外观、结构的设计及内部电路的布局。活动过程一、引入我们知道在生活中，我们经常用到亮度可调节的调光灯，我们能不能用所学到的知识和技能来制作一个调光灯呢？出示几张以往学生制作的调光灯照片（或模型）大家看出这些图片有什么感想，如果我们制作调光灯，有什么创意，大家谈谈。学生主体：可以将两个亮度可调节小灯泡当作猫头鹰的眼睛，使它有时暗，有时亮。可以制作一个小屋，将调光灯当作屋顶的吊灯，使屋内的景物时明时暗。可以制作一个小台灯，放在小桌上。点评：学生能通过图片和模型受到启发，激起创造欲，无意间将调光灯应用在他们在生活中见到或喜欢的模型上，符合学生的心理及经验。二、设计与制作刚才同学们在谈的时候已经无意间说明了所制作模型具有的功能了或能够的生的效果。因此现在请大同学们将模型的名称和具有的功能决定下来。你是用什么方法来调节电流大小的？你准备用什么材料来制作滑动变阻器？设计你的电路图。对照学生设计的电路图，请相关每组学生答辨：巡视指导。可以在电路里串联一个阻值适当的定值电阻。用电压表测出电源电压，去掉灯正常工作的电压，剩余的电压就是定值电阻承担的电压，我选择适当长度的电阻丝接在电路里，具体作法是将电压表接在灯的两端，移动滑动变阻器，使电压表示数等于小灯泡正常工作的电压值。我们组采用两根相同的铅笔芯并排靠紧，将滑片置于两铅笔芯之间，这样既便于滑片移动，又能使滑片与轨道保持良好接触。同级学生分工，一部分负责连接电路，一部分负责产品的外观设计。点评：使学生明确设计产品时，明确产品的用途是设计的创造的第一步。小灯最亮时的电压定为它正常工作时的电压，在制作的调节中，可采用前面所学的“电流跟电压、电阻的关系”一节中滑动变阻器的作用与调节方法。在电路的设计中，学生根据自己的产品的功能，演变出许多电路，这些电路都是应用原有的电路知识拓展而成的，有利于培养学生应用知识并有所创造的能力。轨道接触不好是学生在制作中普遍遇到的问题，所以解决这个问题，让学生知道除了知识以外，技术也是非常重要的。三、交流与评价教师主导：要求每组将本组的作品放在实物投影仪上演示效果并加以解说功能和有所创新的地方。要求每组课后写出作品功能使用说明。学生主体：介绍作品：例1：本组红、黄两色玻璃纸蒙在猫头鹰的眼睛上，使其两眼射出红、黄两色的光。例2：我们将台灯的灯罩作成凹形，应用了凹面镜会聚光的特点。例3：我们将轨道竖直安装，这样滑片上下移动，便于操作，结构合理美观。
