串并联电路中的电压规律VIP免费

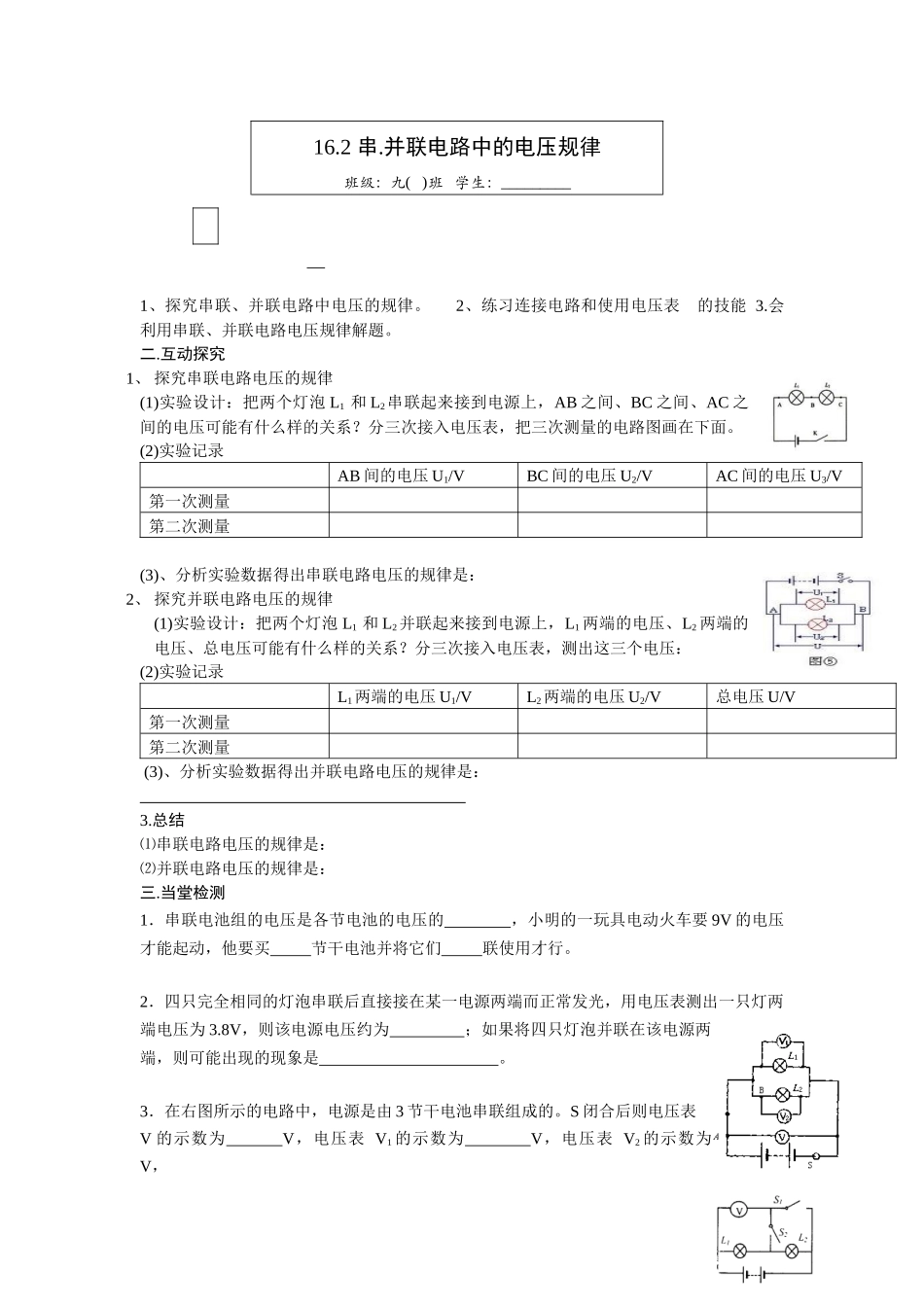

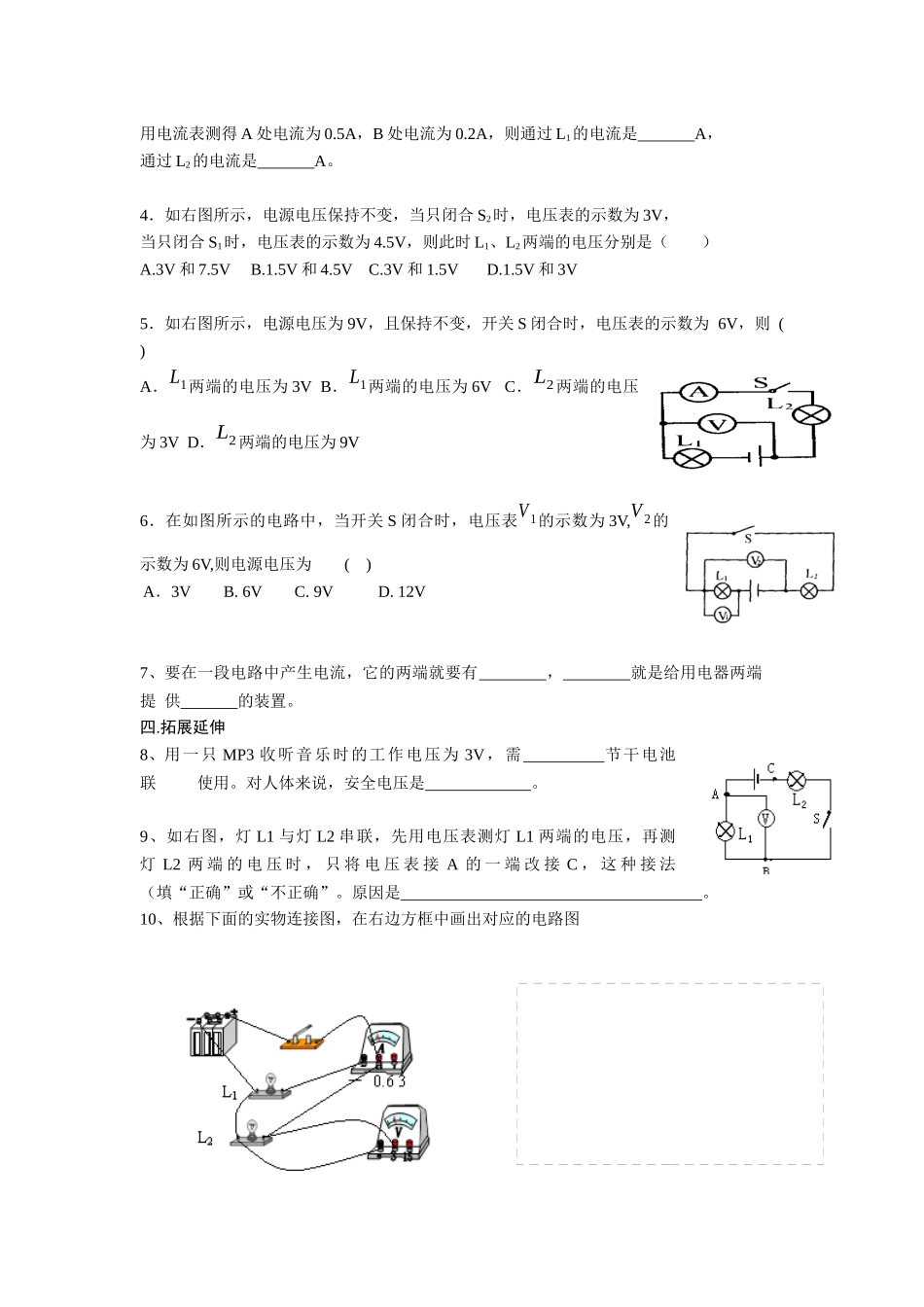

16.2串.并联电路中的电压规律班级：九()班学生：_________1、探究串联、并联电路中电压的规律。2、练习连接电路和使用电压表的技能3.会利用串联、并联电路电压规律解题。二.互动探究1、探究串联电路电压的规律(1)实验设计：把两个灯泡L1和L2串联起来接到电源上，AB之间、BC之间、AC之间的电压可能有什么样的关系？分三次接入电压表，把三次测量的电路图画在下面。(2)实验记录AB间的电压U1/VBC间的电压U2/VAC间的电压U3/V第一次测量第二次测量(3)、分析实验数据得出串联电路电压的规律是：2、探究并联电路电压的规律(1)实验设计：把两个灯泡L1和L2并联起来接到电源上，L1两端的电压、L2两端的电压、总电压可能有什么样的关系？分三次接入电压表，测出这三个电压：(2)实验记录L1两端的电压U1/VL2两端的电压U2/V总电压U/V第一次测量第二次测量(3)、分析实验数据得出并联电路电压的规律是：3.总结⑴串联电路电压的规律是：⑵并联电路电压的规律是：三.当堂检测1．串联电池组的电压是各节电池的电压的，小明的一玩具电动火车要9V的电压才能起动，他要买节干电池并将它们联使用才行。2．四只完全相同的灯泡串联后直接接在某一电源两端而正常发光，用电压表测出一只灯两端电压为3.8V，则该电源电压约为；如果将四只灯泡并联在该电源两端，则可能出现的现象是。3．在右图所示的电路中，电源是由3节干电池串联组成的。S闭合后则电压表V的示数为V，电压表V1的示数为V，电压表V2的示数为V，用电流表测得A处电流为0.5A，B处电流为0.2A，则通过L1的电流是A，通过L2的电流是A。4．如右图所示，电源电压保持不变，当只闭合S2时，电压表的示数为3V，当只闭合S1时，电压表的示数为4.5V，则此时L1、L2两端的电压分别是（）A.3V和7.5VB.1.5V和4.5VC.3V和1.5VD.1.5V和3V5．如右图所示，电源电压为9V，且保持不变，开关S闭合时，电压表的示数为6V，则()A．L1两端的电压为3VB．L1两端的电压为6VC．L2两端的电压为3VD．L2两端的电压为9V6．在如图所示的电路中，当开关S闭合时，电压表V1的示数为3V,V2的示数为6V,则电源电压为()A．3VB.6VC.9VD.12V7、要在一段电路中产生电流，它的两端就要有，就是给用电器两端提供的装置。四.拓展延伸8、用一只MP3收听音乐时的工作电压为3V，需节干电池联使用。对人体来说，安全电压是。9、如右图，灯L1与灯L2串联，先用电压表测灯L1两端的电压，再测灯L2两端的电压时，只将电压表接A的一端改接C，这种接法（填“正确”或“不正确”。原因是。10、根据下面的实物连接图，在右边方框中画出对应的电路图
