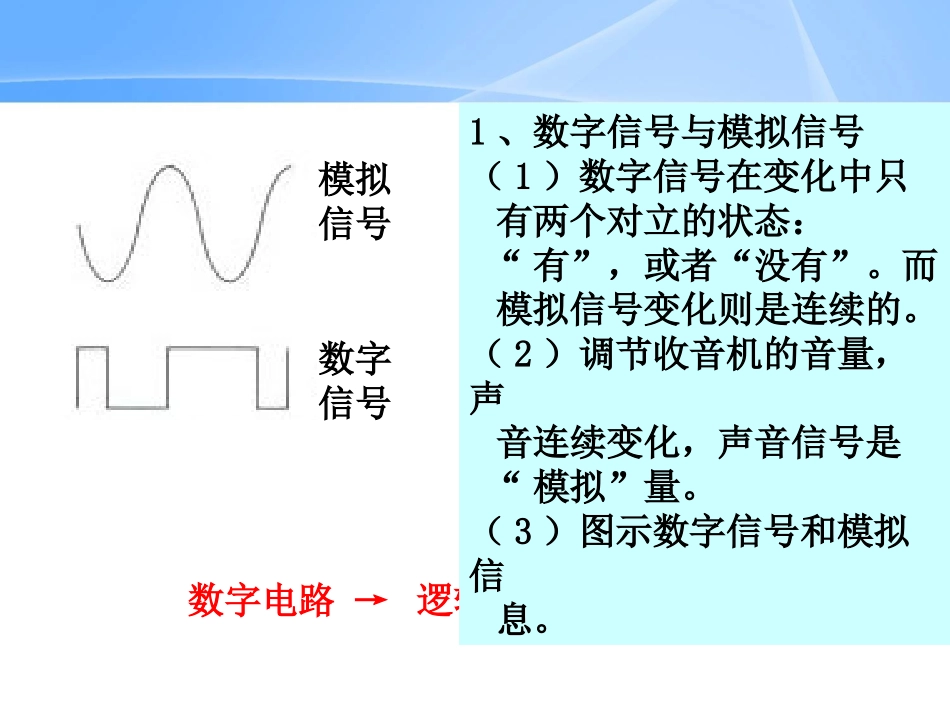

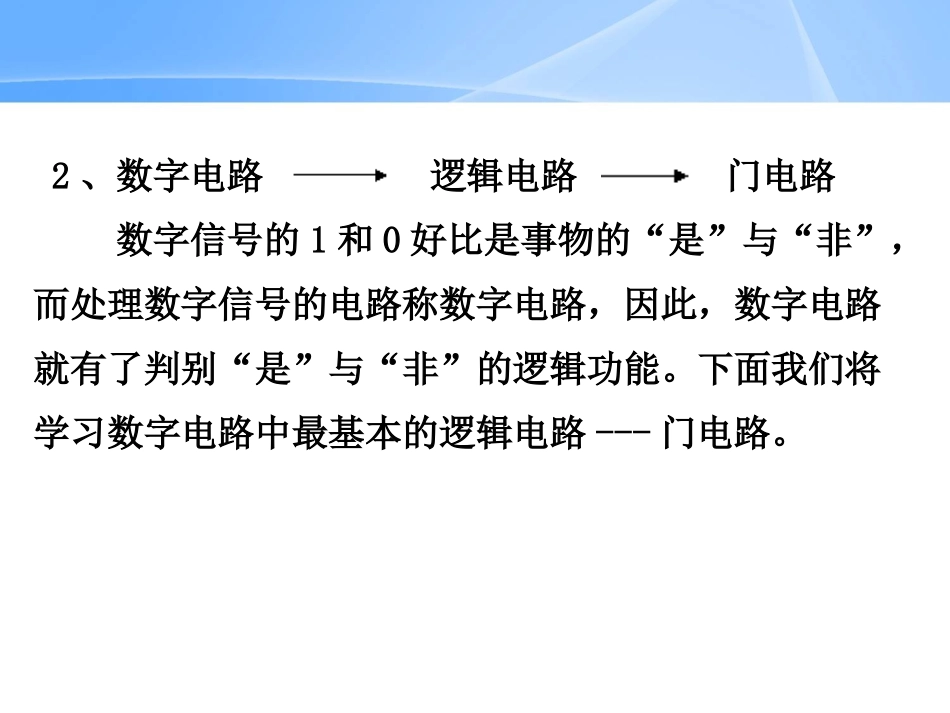

§§2.10简单的逻辑电路数字信号和模拟信号数字电路→逻辑电路→门电路模拟信号数字信号1、数字信号与模拟信号（1）数字信号在变化中只有两个对立的状态：“有”，或者“没有”。而模拟信号变化则是连续的。（2）调节收音机的音量，声音连续变化，声音信号是“模拟”量。（3）图示数字信号和模拟信息。2、数字电路逻辑电路门电路数字信号的1和0好比是事物的“是”与“非”，而处理数字信号的电路称数字电路，因此，数字电路就有了判别“是”与“非”的逻辑功能。下面我们将学习数字电路中最基本的逻辑电路---门电路。一、“与”门所谓“门”，就是一种开关，在一定条件下它允许信号通过，如果条件不满足，信号就被阻挡在“门”外。思考与讨论：谈谈生活中哪些事例体现了“与”逻辑关系ABZ结果结果条件ABZ结果结果条件电路功能表条件结果开关A开关B灯泡Z断断断断通通通通熄熄熄亮“与”门的真值表输入输出ABY000000011111（1）“与”逻辑关系的数学表达，寻找“与”电路的真值表。把开关接通定义为1，断开定义为0，灯泡亮为1，熄为0，图2.10-2的情况可以用表2的数学语言来描述。这种表格称为真值表。（2）总结“与”逻辑关系：有两个控制条件作用会产生一个结果，当两个条件都满足时，结果才会成立，这种关系称为“与”逻辑关系。符号：ABY&逻辑表达式：Y=A•B二、“或”门分析开关A、B对电路的控制作用。“或”门:具有“或”逻辑关系的电路称为“或”门电路，简称“或”门。结果“或”逻辑关系结果条件ABZ二、“或”门电路功能表条件结果开关A开关B灯泡Z断断断断通通通通熄亮亮亮结果“或”逻辑关系结果条件ABZ（1）“或”逻辑关系的数学表达，寻找“或”电路的真值表。把开关接通定义为1，断开定义为0，灯泡亮为1，熄为0，将表3制成表4。表4就是反映“或”门输入输出关系的真值表。（2）总结“或”逻辑关系：在几个控制条件中，只要有一个条件得到满足，结果就会发生。这种关系称为“或”逻辑关系。输入输出ABY000101011111“或”门的真值表ABY≥1符号：逻辑表达式：Y=A＋B三、“非”门分析开关A对电路的控制作用。体会“非”逻辑关系。仍然把开关接通定义为1，断开定义为0，灯泡亮为1，熄为0，请同学们自己探究输入与输出间的关系。说明什么是“非”逻辑。A“非”逻辑关系结果Z条件结论：输出状态和输入状态成相反的逻辑关系，叫做“非”逻辑。“非”门:具有“非”逻辑关系的电路称为“非”门电路，简称“非”门。1、逻辑电路：A“非”逻辑关系结果Z条件电路功能表条件结果开关A灯泡Z断亮通熄2、“非”门逻辑关系：“非”门的真值表一件事情的发生，以其相反的条件为依据输入输出AY0110AY1Y=¯A符号：逻辑表达式：介绍集成电路的优点。让学生了解几个“或”门的集成电路和几个“非”门的集成电路的外引线图。例1：如图所示，是一个火警报警装置的逻辑电路图。Rt是一个热敏电阻，低温时电阻值很大，高温时电阻值很小，R是一个阻值较小的分压电阻。（1）要做到低温时电铃不响，火警时产生高温，电铃响起。图中虚线处应接入怎样的元件？（2）为什么温度高时电铃会被接通?（3）为了提高该电路的灵敏度，即报警温度调得稍低些，R的值应大一些还是小一些？0V+5VDRXP电铃Rt1AYo逻辑关系ABZ结果结果条件“与”逻辑关系结果“或”逻辑关系结果条件ABZA“非”逻辑关系结果Z条件输入输出AY0110真值表输入输出ABY000010100111输入输出ABY000011101111与门或门非门符号AY1AYB&AYB≥1课后作业：《师说》1.基础梳理2.要点突破3.练测考评三维验收
