沪科版九年级物理第十六章《从指南针到磁悬浮列车》第3节《科学探究:电动机为什么会转动》(课件)VIP免费

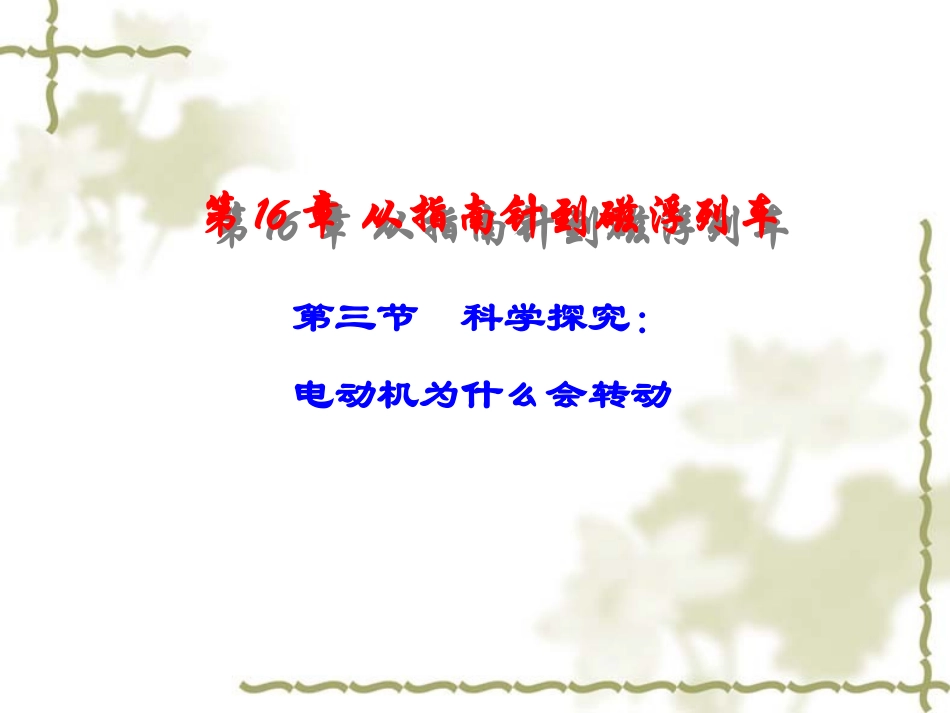

沪科版九年级物理第十六章《从指南针到磁悬浮列车》第3节《科学探究:电动机为什么会转动》(课件)_第1页
1/23

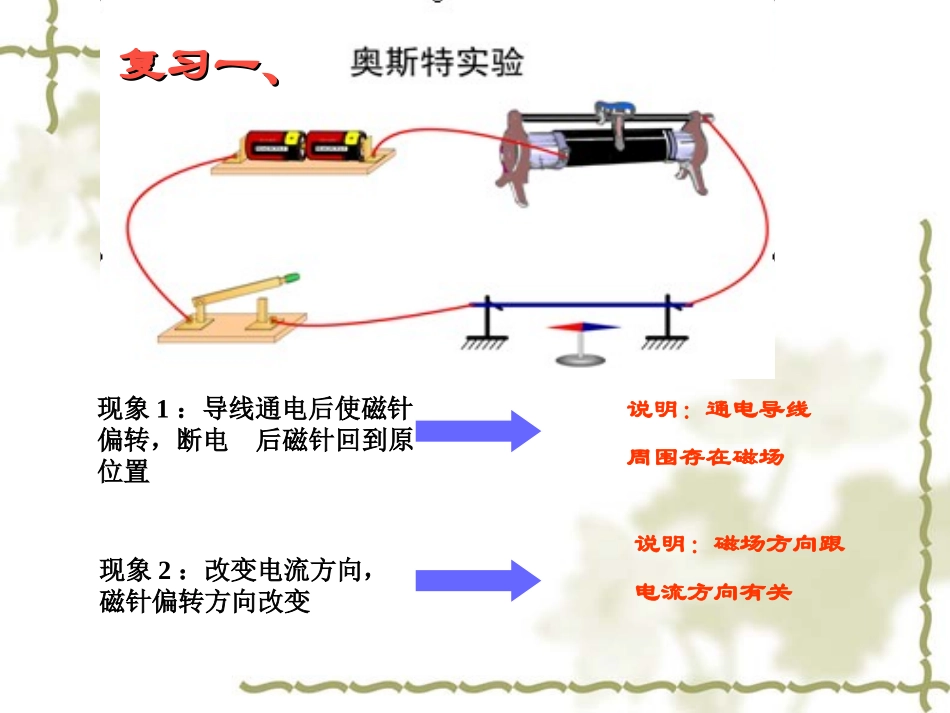

沪科版九年级物理第十六章《从指南针到磁悬浮列车》第3节《科学探究:电动机为什么会转动》(课件)_第2页
2/23

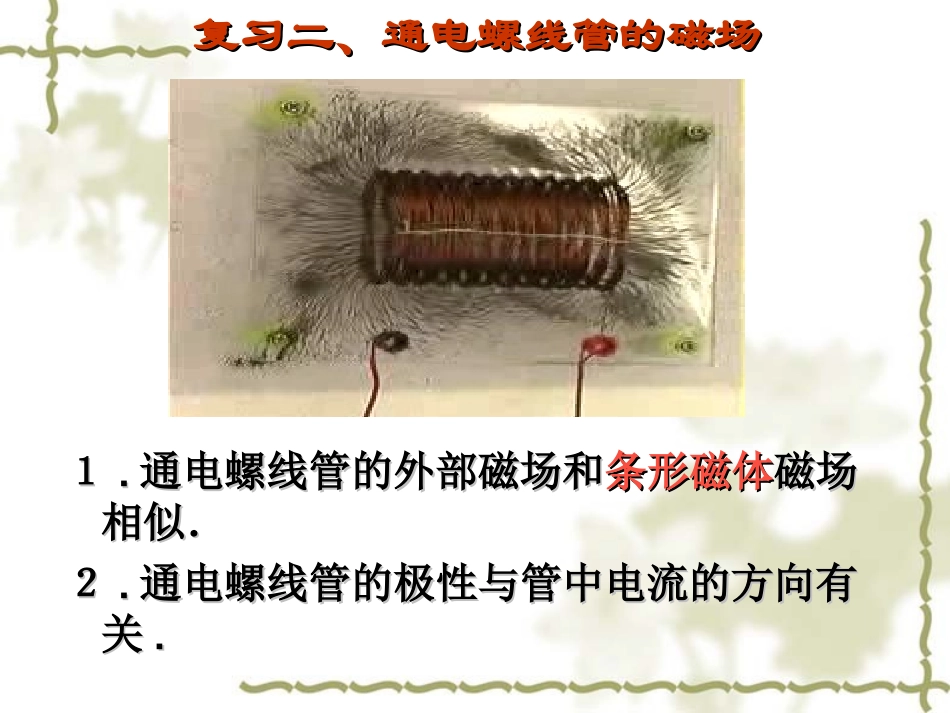

沪科版九年级物理第十六章《从指南针到磁悬浮列车》第3节《科学探究:电动机为什么会转动》(课件)_第3页
3/23
第三节科学探究:电动机为什么会转动第16章从指南针到磁浮列车第16章从指南针到磁浮列车现象1:导线通电后使磁针偏转,断电后磁针回到原位置说明:通电导线周围存在磁场现象2:改变电流方向,磁针偏转方向改变说明:磁场方向跟电流方向有关复习一、复习一、复习二、通电螺线管的磁场复习二、通电螺线管的磁场11..通电螺线管的外部磁场和通电螺线管的外部磁场和条形磁体条形磁体磁场磁场相似.相似.22..通电螺线管的极性与管中电流的方向有通电螺线管的极性与管中电流的方向有关关..3.安培定则:用右手握螺线管,让四指弯向螺线管中电流的方向,则大拇指所指的那端就是螺线管的N极1、电磁铁通电时____磁性,断电时磁性______;通过电磁铁的电流越____,电磁铁的磁性______;当电流一定时,电磁铁线圈的匝数_____,磁性____.有有越强越强越多越多越强越强大大消失消失电磁铁的优点电磁铁的优点电磁铁磁性有无,可用电磁铁磁性有无,可用________________来控制来控制电磁铁磁性强弱,可用电磁铁磁性强弱,可用__________________________来控制来控制电磁铁的极性变换,可用电磁铁的极性变换,可用__________________________来实现。来实现。通断电通断电改变电流大小改变电流大小改变电流方向改变电流方向复习三、电磁铁电动机通电后为什么能够转动呢?观察桌上的电动机模型,思考:它主要由哪几部分组成?磁体线圈线圈组一组线圈一个线圈单根导线线圈在磁体内的运动情况直导线在蹄型磁体内的运动情况电动机为什么转?实验表明:磁场对通电导体有力的作用FSNI实验表明:磁场对通电导体作用力的方向跟电流方向和磁场方向有关系。SNNSNSIIIFFFSNSN磁场对通电线圈的作用NIFFS通电线圈在磁场中会发生转动NFFS但是当线圈的平面与磁场垂直时,就会停止转动……此时叫平衡位置。改变电流方向NSFF如果在线圈靠惯性越过平衡位置的瞬间,立刻改变其中的电流方向……线圈就会继续转动下去能够完成这一任务的装置叫做换向器彼此绝缘的两个半圆环一对与电源连接的电刷换向器的作用:当线圈刚越过平衡位置时,换向器自动改变电流的方向使线圈能持续地转动下去3、电动机:把电能转化为机械能原理:通电导体(ab边和cd边)在磁场里受力通电导线在磁场中受力运动NS换向器可以及时改变电流方向通电线圈在磁场中受力转动直流电动机电动机是把电能转化为机械能的动力机器使用直流电的电动机叫做直流电动机小知识方向不变的电流叫做直流电,如干电池、蓄电池提供的电流都是直流电。直流电动机的基本组成部分磁体线圈(电枢)换向器转子定子直流电动机的优点转速可以连续调节

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

沪科版九年级物理第十六章《从指南针到磁悬浮列车》第3节《科学探究:电动机为什么会转动》(课件)
