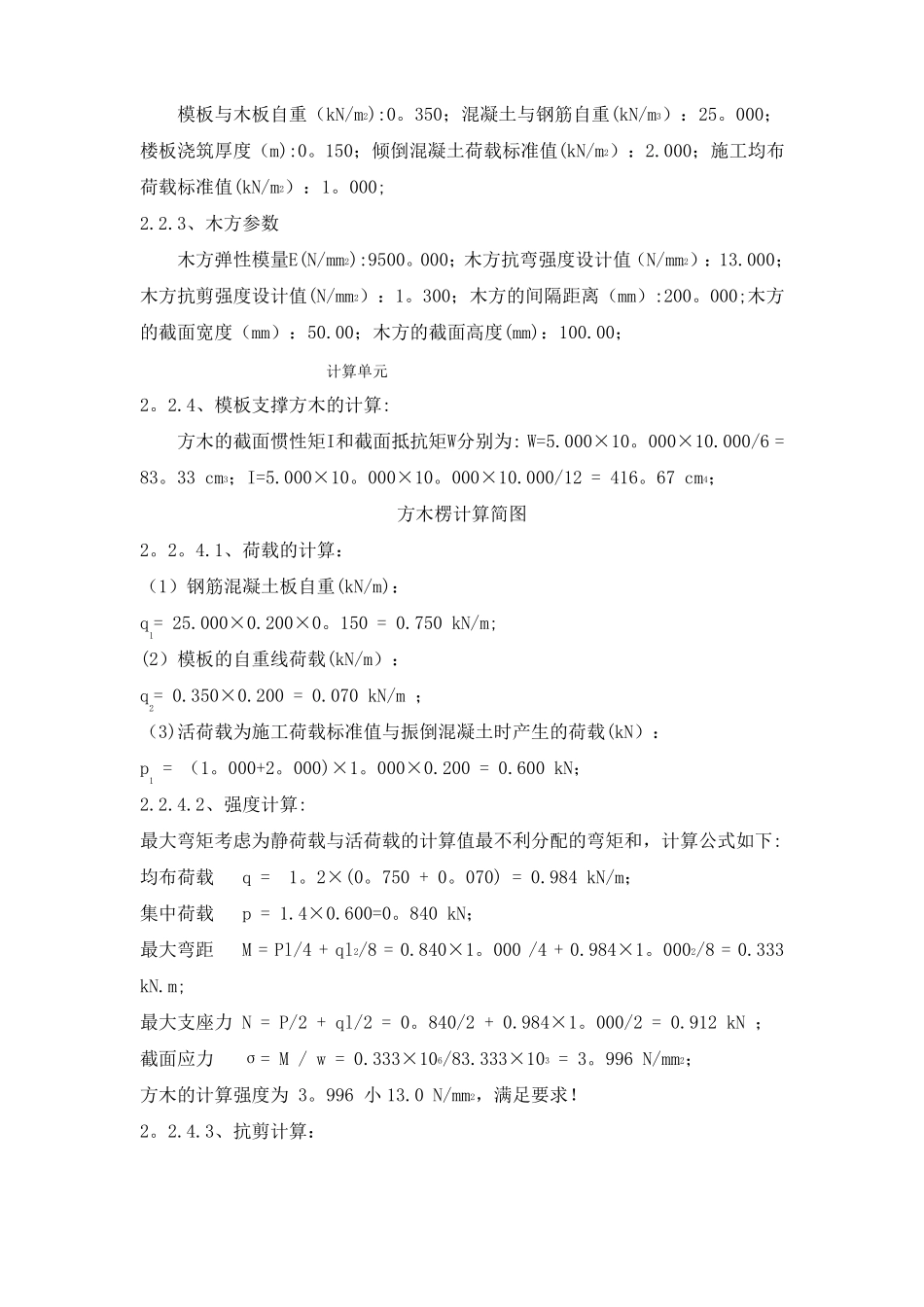

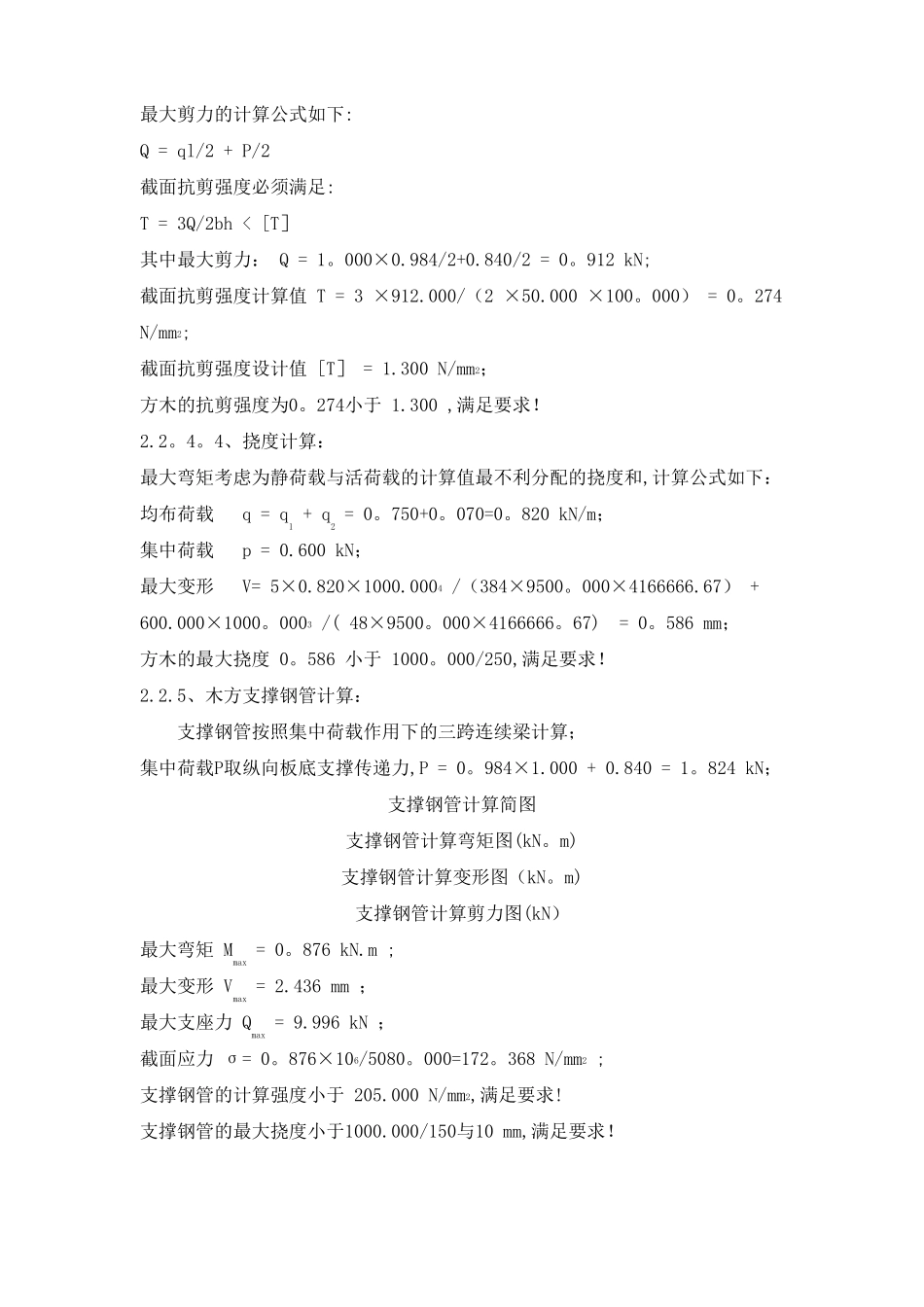

地下室结构模板施工1、各构件施工流程1。1、柱模板：弹柱位置线定位安装柱模板安装柱箍安拉杆及加固预检1。2、梁模板：弹出梁轴线计算标高线并复核搭设梁模板支架安装梁模梁底起拱安装梁侧模安装上下锁口楞、对拉螺杆复核梁模板尺寸位置1.3、楼板模板：搭设支架安装模板木楞调整楼板下皮标高及起拱铺设板模检查模板上皮标高及平整度加固后验收1.4、墙体模板弹墙体定位搭设支架安装墙体模板安装木方背楞加设穿墙螺杆钢管加固验收2、施工工艺2。1、主要结构层高情况：地下室筏板基础板面标高至顶板板底高度大多为4.25m.2.2、满堂架搭设计算书支撑高度在4米以上的模板支架被称为扣件式钢管高支撑架,本工程有部分层高属于高支模范围之内，为确保此部分模板支设过程中安全操作，必须根据相关规法验算其稳定性及其相关性能，同时亦对非高支模部分进行支架的性能验算。下面主要对4.25m高处的支架进行验算,其余部位从略.2。2。1、脚手架参数设置横向间距或排距(m）:1。00;纵距(m）:1。00；步距(m）:1。00；立杆上端伸出至模板支撑点长度（m):0.10；脚手架搭设高度（m）:4。25；采用的钢管(mm）:Φ48×3.5；扣件连接方式：双扣件,扣件抗滑承载力系数：0。80；板底支撑连接方式：方木支撑；2.2.2、荷载参数模板与木板自重（kN/m2):0。350；混凝土与钢筋自重(kN/m3）：25。000；楼板浇筑厚度（m):0。150；倾倒混凝土荷载标准值(kN/m2）：2.000；施工均布荷载标准值(kN/m2）：1。000;2.2.3、木方参数木方弹性模量E(N/mm2):9500。000；木方抗弯强度设计值（N/mm2）：13.000；木方抗剪强度设计值(N/mm2）：1。300；木方的间隔距离（mm）:200。000;木方的截面宽度（mm）：50.00；木方的截面高度(mm)：100.00；计算单元2。2.4、模板支撑方木的计算:方木的截面惯性矩I和截面抵抗矩W分别为:W=5.000×10。000×10.000/6=83。33cm3；I=5.000×10。000×10。000×10.000/12=416。67cm4；方木楞计算简图2。2。4.1、荷载的计算：（1）钢筋混凝土板自重(kN/m)：q1=25.000×0.200×0。150=0.750kN/m;(2）模板的自重线荷载(kN/m）：q2=0.350×0.200=0.070kN/m；（3)活荷载为施工荷载标准值与振倒混凝土时产生的荷载(kN）：p1=（1。000+2。000)×1。000×0.200=0.600kN；2.2.4.2、强度计算:最大弯矩考虑为静荷载与活荷载的计算值最不利分配的弯矩和，计算公式如下:均布荷载q=1。2×(0。750+0。070)=0.984kN/m；集中荷载p=1.4×0.600=0。840kN；最大弯距M=Pl/4+ql/8=0.840×1。000/4+0.984×1。000/8=0.333kN.m;最大支座力N=P/2+ql/2=0。840/2+0.984×1。000/2=0.912kN；截面应力σ=M/w=0.333×106/83.333×103=3。996N/mm2；方木的计算强度为3。996小13.0N/mm2，满足要求！2。2.4.3、抗剪计算：22最大剪力的计算公式如下:Q=ql/2+P/2截面抗剪强度必须满足:T=3Q/2bh<[T］其中最大剪力：Q=1。000×0.984/2+0.840/2=0。912kN;截面抗剪强度计算值T=3×912.000/（2×50.000×100。000）=0。274N/mm2;截面抗剪强度设计值[T］=1.300N/mm2；方木的抗剪强度为0。274小于1.300,满足要求！2.2。4。4、挠度计算：最大弯矩考虑为静荷载与活荷载的计算值最不利分配的挠度和,计算公式如下：均布荷载q=q1+q2=0。750+0。070=0。820kN/m；集中荷载p=0.600kN；最大变形V=5×0.820×1000.0004/（384×9500。000×4166666.67）+600.000×1000。0003/(48×9500。000×4166666。67)=0。586mm；方木的最大挠度0。586小于1000。000/250,满足要求！2.2.5、木方支撑钢管计算：支撑钢管按照集中荷载作用下的三跨连续梁计算；集中荷载P取纵向板底支撑传递力,P=0。984×1.000+0.840=1。824kN；支撑钢管计算简图支撑钢管计算弯矩图(kN。m)支撑钢管计算变形图（kN。m)支撑钢管计算剪力图(kN）最大弯矩Mmax=0。876kN.m;最大变形Vmax=2.436mm；最大支座力Qmax=9.996kN；截面应力σ=0。876×106/5080。000=172。368N/mm2;支撑钢管的计算强度小于205.000N/mm2,满足要求!支撑钢管的最大挠度小于1000.000/150与10mm,满足要求！2。2.6、扣件抗滑移的计算：按照《建筑施工扣件式钢管脚手架安全技术规范培训讲座》刘群主编,P96页，双扣件承载力设计值取16...
