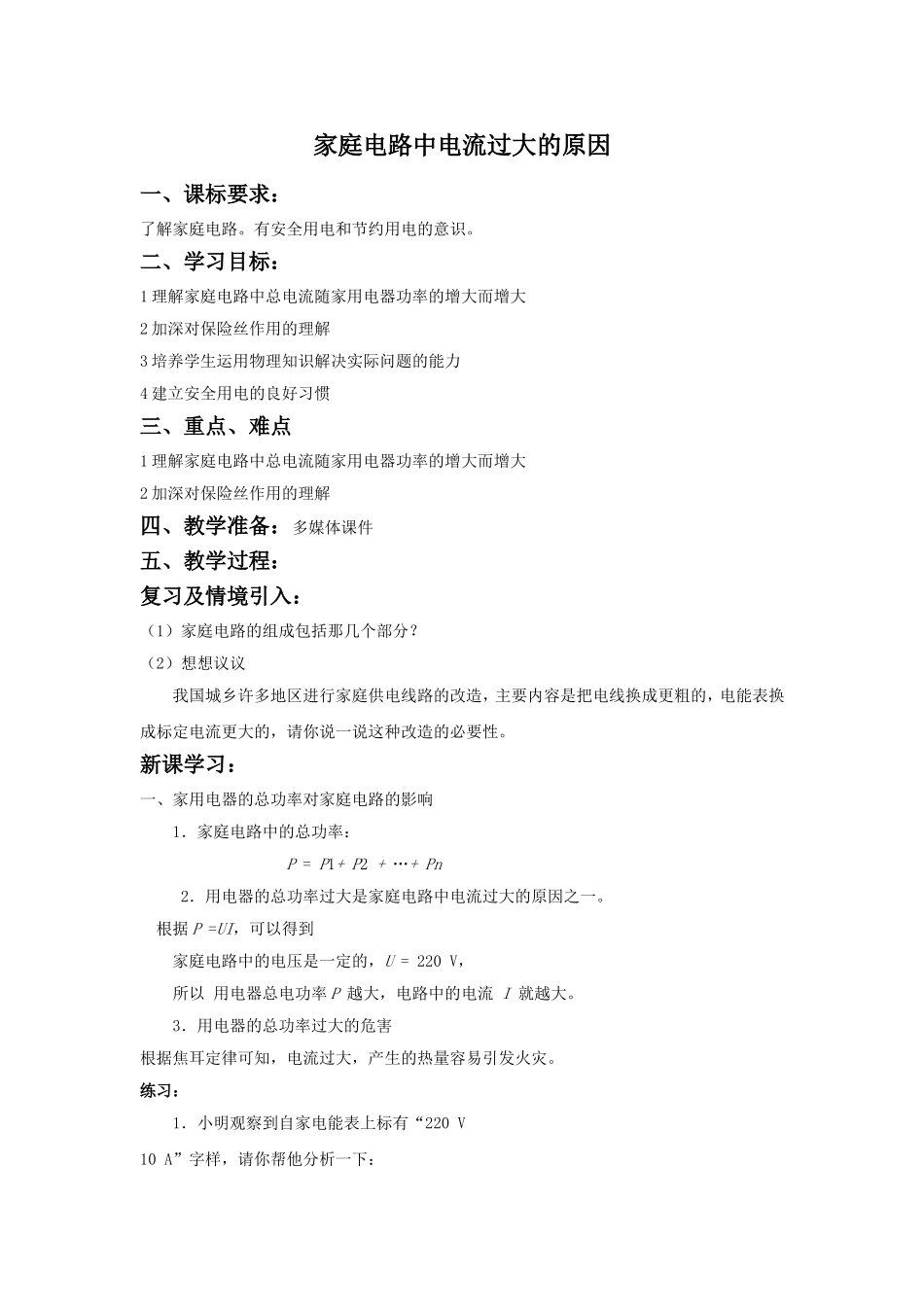

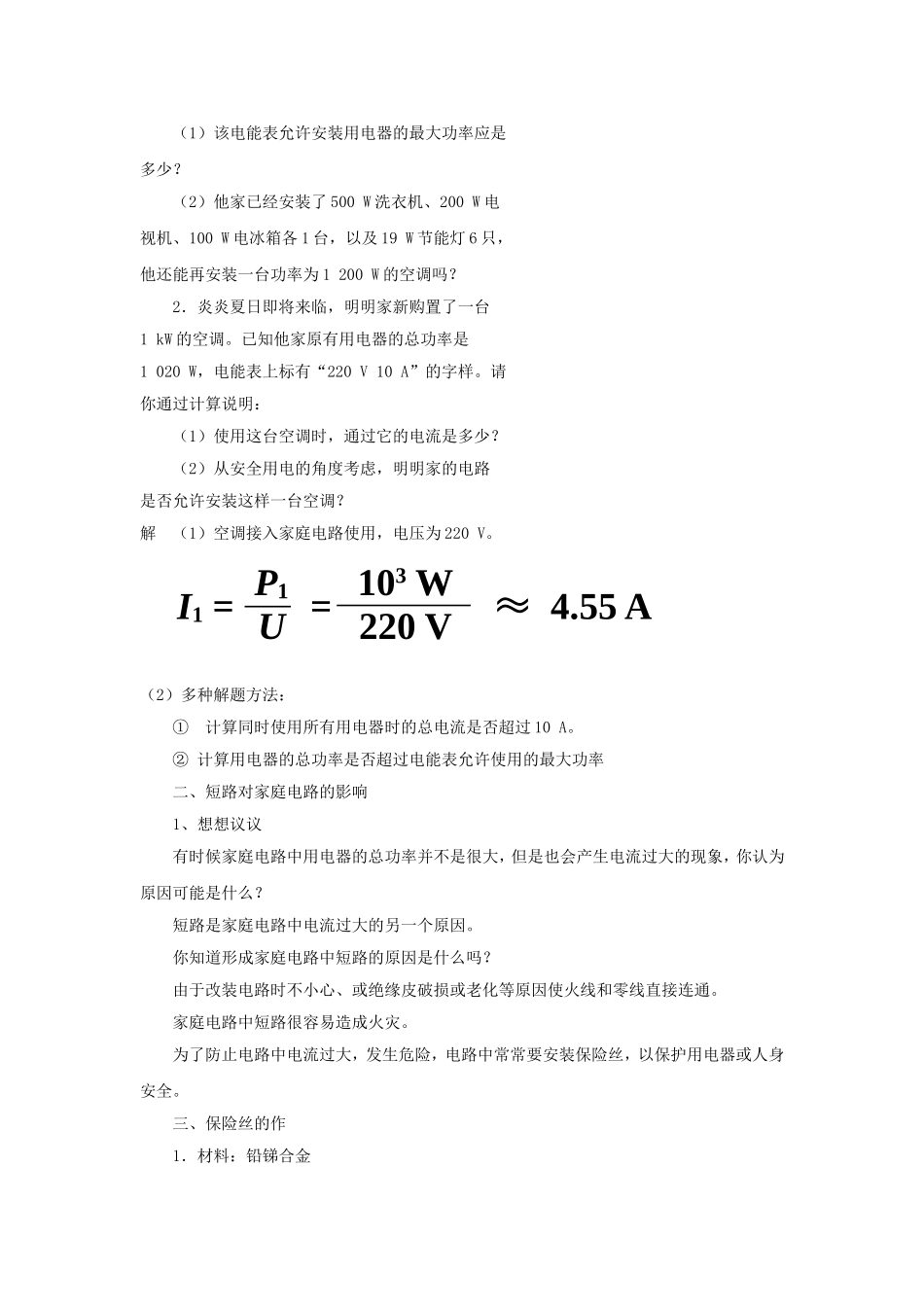

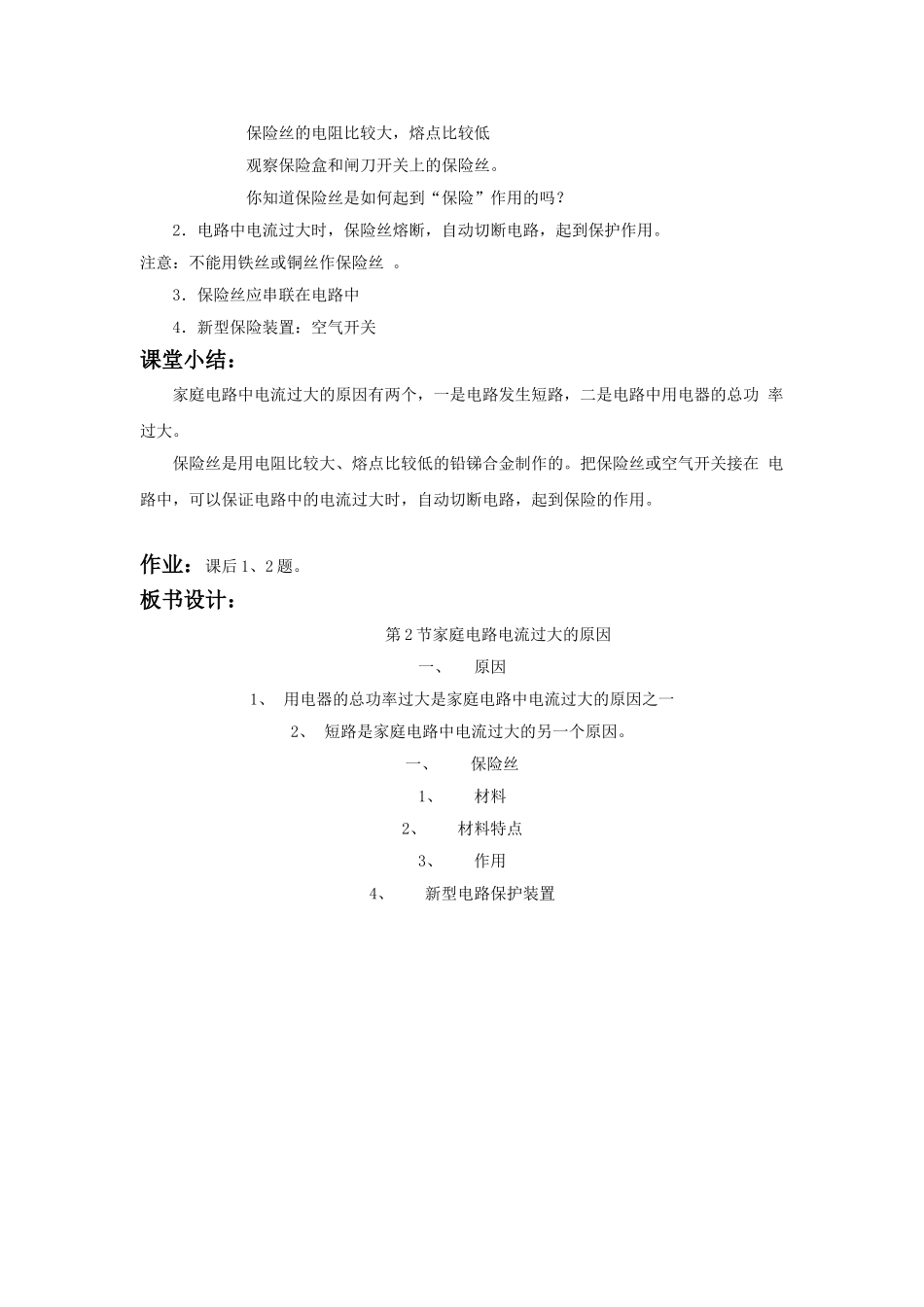

家庭电路中电流过大的原因一、课标要求：了解家庭电路。有安全用电和节约用电的意识。二、学习目标：1理解家庭电路中总电流随家用电器功率的增大而增大2加深对保险丝作用的理解3培养学生运用物理知识解决实际问题的能力4建立安全用电的良好习惯三、重点、难点1理解家庭电路中总电流随家用电器功率的增大而增大2加深对保险丝作用的理解四、教学准备：多媒体课件五、教学过程：复习及情境引入：（1）家庭电路的组成包括那几个部分？（2）想想议议我国城乡许多地区进行家庭供电线路的改造，主要内容是把电线换成更粗的，电能表换成标定电流更大的，请你说一说这种改造的必要性。新课学习：一、家用电器的总功率对家庭电路的影响1．家庭电路中的总功率：P=P1+P2+…+Pn2．用电器的总功率过大是家庭电路中电流过大的原因之一。根据P=UI，可以得到家庭电路中的电压是一定的，U=220V，所以用电器总电功率P越大，电路中的电流I就越大。3．用电器的总功率过大的危害根据焦耳定律可知，电流过大，产生的热量容易引发火灾。练习：1．小明观察到自家电能表上标有“220V10A”字样，请你帮他分析一下：（1）该电能表允许安装用电器的最大功率应是多少？（2）他家已经安装了500W洗衣机、200W电视机、100W电冰箱各1台，以及19W节能灯6只，他还能再安装一台功率为1200W的空调吗？2．炎炎夏日即将来临，明明家新购置了一台1kW的空调。已知他家原有用电器的总功率是1020W，电能表上标有“220V10A”的字样。请你通过计算说明：（1）使用这台空调时，通过它的电流是多少？（2）从安全用电的角度考虑，明明家的电路是否允许安装这样一台空调？解（1）空调接入家庭电路使用，电压为220V。（2）多种解题方法：①计算同时使用所有用电器时的总电流是否超过10A。②计算用电器的总功率是否超过电能表允许使用的最大功率二、短路对家庭电路的影响1、想想议议有时候家庭电路中用电器的总功率并不是很大，但是也会产生电流过大的现象，你认为原因可能是什么？短路是家庭电路中电流过大的另一个原因。你知道形成家庭电路中短路的原因是什么吗？由于改装电路时不小心、或绝缘皮破损或老化等原因使火线和零线直接连通。家庭电路中短路很容易造成火灾。为了防止电路中电流过大，发生危险，电路中常常要安装保险丝，以保护用电器或人身安全。三、保险丝的作1．材料：铅锑合金I1==≈4.55AP1U103W220V保险丝的电阻比较大，熔点比较低观察保险盒和闸刀开关上的保险丝。你知道保险丝是如何起到“保险”作用的吗？2．电路中电流过大时，保险丝熔断，自动切断电路，起到保护作用。注意：不能用铁丝或铜丝作保险丝。3．保险丝应串联在电路中4．新型保险装置：空气开关课堂小结：家庭电路中电流过大的原因有两个，一是电路发生短路，二是电路中用电器的总功率过大。保险丝是用电阻比较大、熔点比较低的铅锑合金制作的。把保险丝或空气开关接在电路中，可以保证电路中的电流过大时，自动切断电路，起到保险的作用。作业：课后1、2题。板书设计：第2节家庭电路电流过大的原因一、原因1、用电器的总功率过大是家庭电路中电流过大的原因之一2、短路是家庭电路中电流过大的另一个原因。一、保险丝1、材料2、材料特点3、作用4、新型电路保护装置
