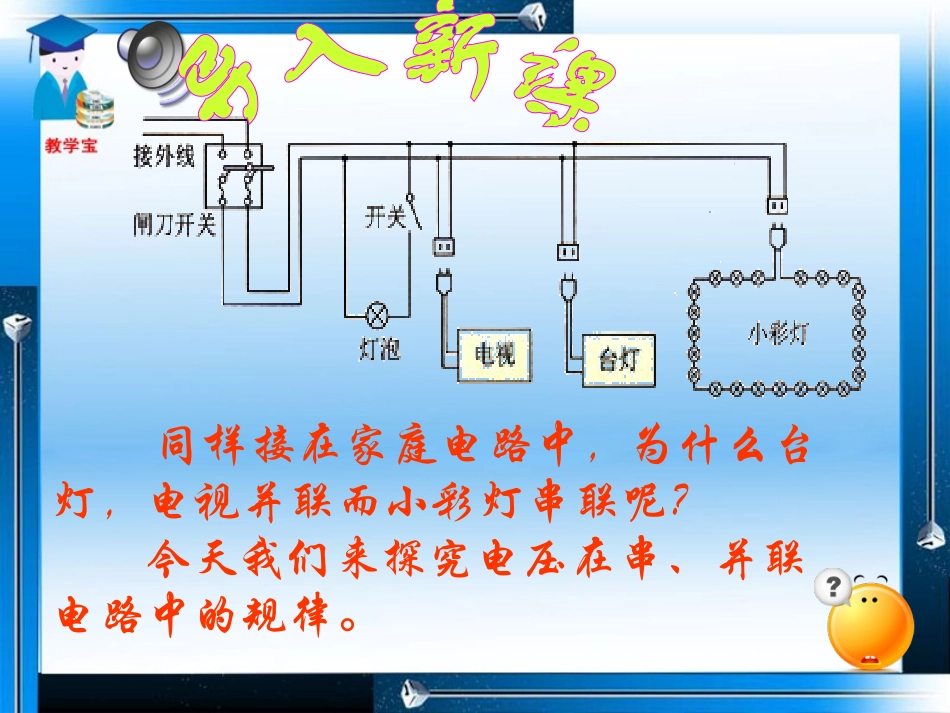

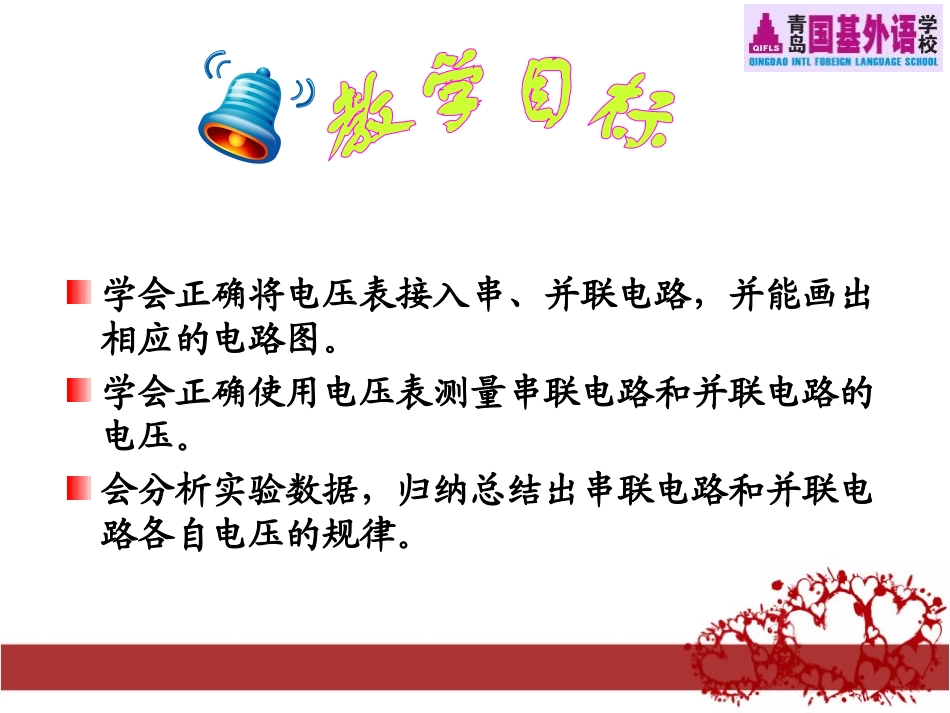

在用电压表测量电压时，如果不能估计出被测电压的范围，应该先用电压表的大量程进行试触．某次实验中，只知道电压不超过安全电压，所用电压表如图所示．关于试触后的操作，下列说法中正确的是()A．如果示数大于15V，则需调换接线柱重新试触B．如果示数大于15V，则必须换用另一个量程更大的电压表。C．如果示数在3V与15V之间，则需调换接线柱重新试触。D．如果示数小于3V，则必须换用另一个量程更小的电压表。中考题回顾<2>B16.2串、并联电路中电压的规律半壁山中学同样接在家庭电路中，为什么台灯，电视并联而小彩灯串联呢？今天我们来探究电压在串、并联电路中的规律。学会正确将电压表接入串、并联电路，并能画出相应的电路图。学会正确使用电压表测量串联电路和并联电路的电压。会分析实验数据，归纳总结出串联电路和并联电路各自电压的规律。用电压表测量串并联电路中的电压[课前复习]1、电压的定义是.2、电压的符号是.在国际单位制中，它的单位是_____,用符号____来表示.3、一节干电池的电压为____伏。4、家庭正常照明电路的电压是______伏.5、人体的安全电压应不高于_____伏.90千伏=______毫伏6、780毫伏=_____伏;39伏=________微伏使自由电荷定向移动形成电流的原因U伏特V1.5220369×1070.783.9×107用电压表测量串联电路中的电压[使用规则]1、电压表要并联在电路中。2、电流必须从电压表的“+”流入，“—”流出。3、要选择合适的量程：太小：电压表会烧坏太大：读数不精确4、可以直接接在电源的正、负两极间，所测的电压就是电源电压。1.串联电路电压的规律2.并联电路电压的规律想一想：探究包括那几个步骤？提出问题：猜想和假设：猜测上面科学问题的可能的答案设计实验：进行试验：记录数据，现象和操作中的问题分析论证：得出结论评估：交流：提出问题串联电路中各部分电路的电压与总电压有什么关系？猜想或假设猜想1：串联电路各部分的电压之和等于总电压猜想2：串联电路各部分的电压相等，并等于总电压……设计实验分别把电压表在电路中AB两点、BC两点、AC两点，测量电压，看看它们之间有什么关系。换上另外两个小灯泡L1、L2，再次测量，看看是否有相同的关系。请同学们根据左图，分别画出测量AB、BC、AC间的电压的电路图。用电压表测量串联电路中的电压[目的]1、用电压表测量串联电路中的各部分电路两端的电压.2、研究串联电路两端的总电压和各部分电压的关系.[器材]小灯泡(连灯座)2个，电压表，电源，导线，开关用电压表测量串联电路中的电压[步骤]1、设计一个简单的串联电路图。L2L1S、用电压表测量串联电路中的电压[步骤]2、按电路图连接电路，使两个灯泡连接成串联电路。L2L1S、用电压表测量串联电路中的电压[步骤]2、按下图连接电路，测量小灯泡L1两端的电压U1。L1L2U1L2L1SV用电压表测量串联电路中的电压153—U1=1.5V读数：U1用电压表测量串联电路中的电压[步骤]3、按下图连接电路，测量小灯泡L2两端的电压U2。L1L2U2VL2L1S用电压表测量串联电路中的电压153—U2=1.5V读数：U2U2=1.5V用电压表测量串联电路中的电压[步骤]4、按下图连接电路，测量小灯泡L1和L2两端的总电压U。L1L2UL2L1VS用电压表测量串联电路中的电压153—读数：U=3V用电压表测量串联电路中的电压[结果]串联电路中电流U1=______U2=_______U=_______实验表明串联电路两端的总电压等于各部分电路两端电压的和.串联电路中电压特点：U=U1+U23V1.5V1.5V用电压表测量并联电路中的电压[目的]1、用电压表测量并联电路中各支路两端的电压.2、研究并联电路中各支路两端电压的关系.[器材]小灯泡(连灯座)2个，电压表，电源，导线，电键（（33）设计实验——）设计实验——电路图电路图测量L1两端的电压测量L2两端的电压总电压用电压表测量并联电路中的电压[步骤]1、连接电路，使两个小灯泡并联。用电压表测量并联电路中的电压[步骤]1、连接电路，测量小灯泡L1两端的电压U1。L1L2U1用电压表测量并联电路中的电压153—读数：U1=3V用电压表测量并联电路中的电压[步骤]2、连接电路，测量小灯泡L2两端的电压U2。L1L2U2用电压表测量并联电路中的电压153—读数：U2=3V用电压表测量并联电路中的...
