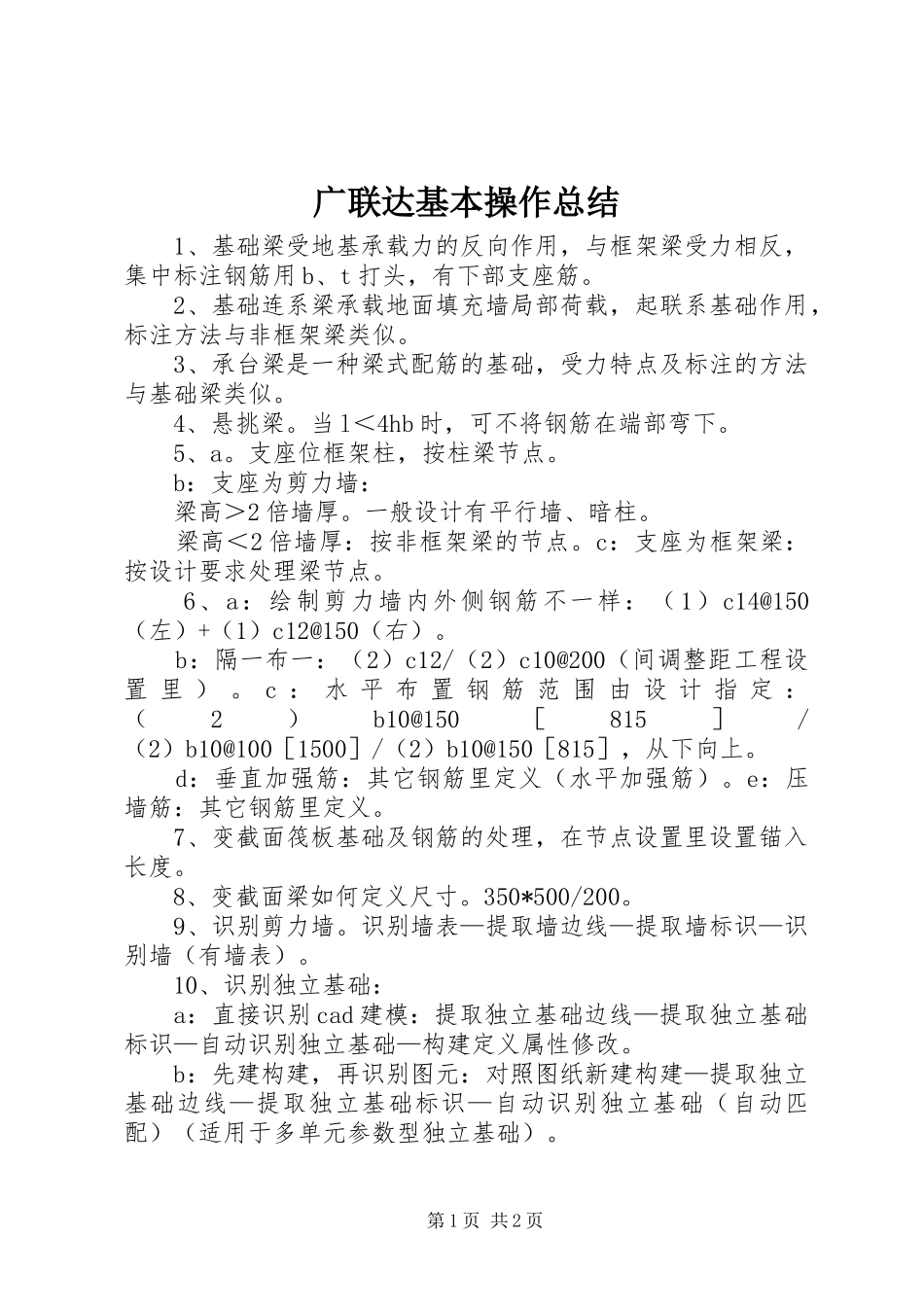

广联达基本操作总结1、基础梁受地基承载力的反向作用,与框架梁受力相反,集中标注钢筋用b、t打头,有下部支座筋。2、基础连系梁承载地面填充墙局部荷载,起联系基础作用,标注方法与非框架梁类似。3、承台梁是一种梁式配筋的基础,受力特点及标注的方法与基础梁类似。4、悬挑梁。当l<4hb时,可不将钢筋在端部弯下。5、a。支座位框架柱,按柱梁节点。b:支座为剪力墙:梁高>2倍墙厚。一般设计有平行墙、暗柱。梁高<2倍墙厚:按非框架梁的节点。c:支座为框架梁:按设计要求处理梁节点。6、a:绘制剪力墙内外侧钢筋不一样:(1)c14@150(左)+(1)c12@150(右)。b:隔一布一:(2)c12/(2)c10@200(间调整距工程设置里)。c:水平布置钢筋范围由设计指定:(2)b10@150[815]/(2)b10@100[1500]/(2)b10@150[815],从下向上。d:垂直加强筋:其它钢筋里定义(水平加强筋)。e:压墙筋:其它钢筋里定义。7、变截面筏板基础及钢筋的处理,在节点设置里设置锚入长度。8、变截面梁如何定义尺寸。350*500/200。9、识别剪力墙。识别墙表—提取墙边线—提取墙标识—识别墙(有墙表)。10、识别独立基础:a:直接识别cad建模:提取独立基础边线—提取独立基础标识—自动识别独立基础—构建定义属性修改。b:先建构建,再识别图元:对照图纸新建构建—提取独立基础边线—提取独立基础标识—自动识别独立基础(自动匹配)(适用于多单元参数型独立基础)。第1页共2页11、x、y向梁图分开标注的问题“移动”框选整个图元。12、梁识别不全:原因a:梁集中标注引线没有和梁边线相交;cad识别—cad识别选项—梁引线延长。原因b:梁边线在不同图层,容易忽略提取不全。原因c:梁边线缺失:补画cad线(梁边线)。原因d:梁无集中标注:点选识别梁(始跨和末跨)或直接输入信息。原因e:梁变截面边线不连续导致识别梁图元不连续:点选识别梁或合并两根梁。第2页共2页
