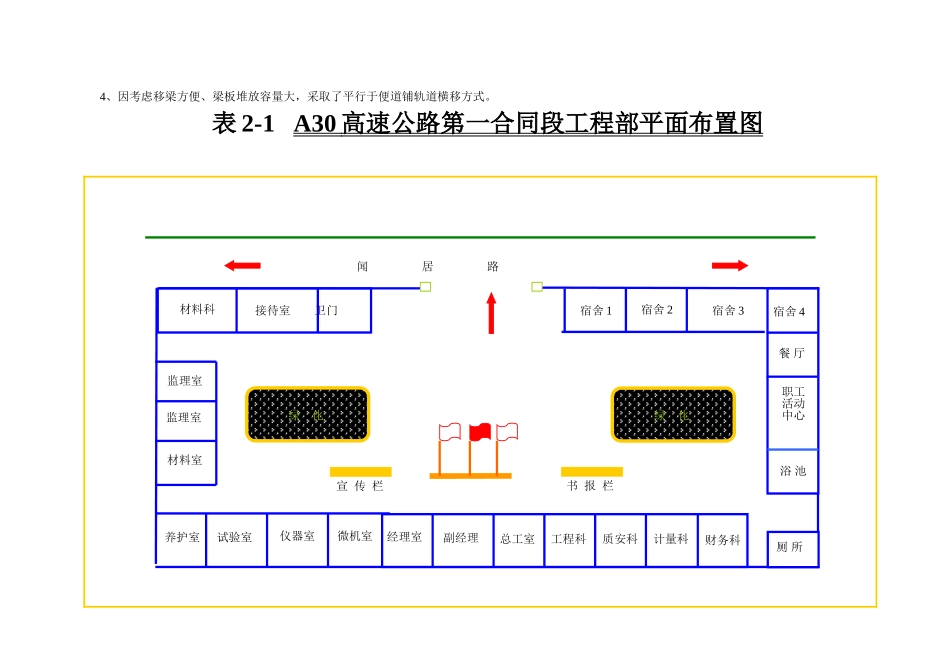

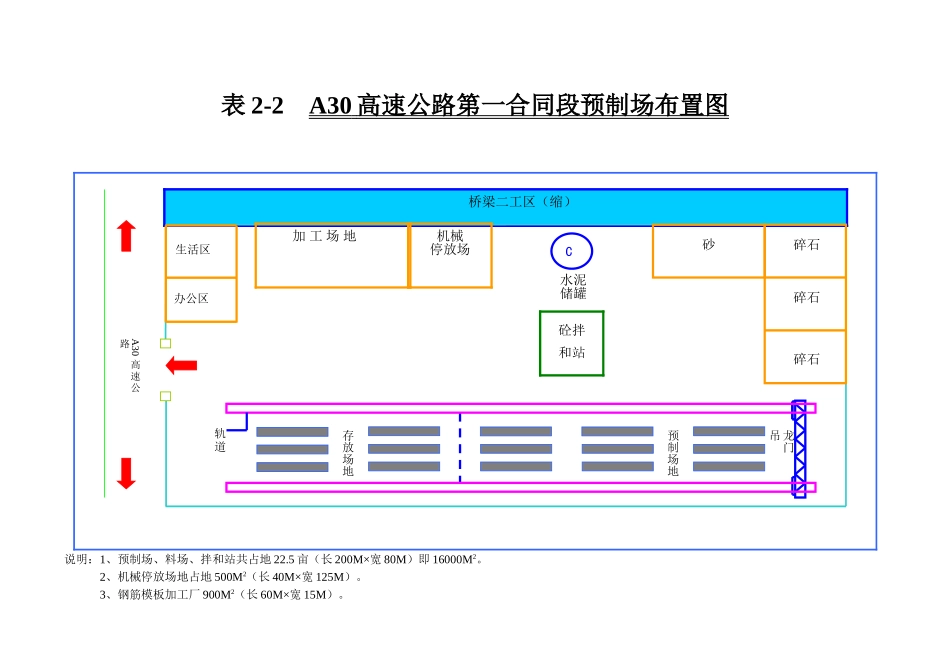

表2-2A30高速公路第一合同段预制场布置图说明：1、预制场、料场、拌和站共占地22.5亩（长200M×宽80M）即16000M2。2、机械停放场地占地500M2（长40M×宽125M）。3、钢筋模板加工厂900M2（长60M×宽15M）。C砼拌和站水泥储罐A30高速公路桥梁二工区（缩）存放场地预制场地龙门吊轨道办公区生活区加工场地机械停放场碎石碎石碎石砂4、因考虑移梁方便、梁板堆放容量大，采取了平行于便道铺轨道横移方式。表2-1A30高速公路第一合同段工程部平面布置图门卫接待室微机室仪器室经理室副经理总工室工程科质安科计量科财务科厕所浴池职工活动中心餐厅材料科材料室试验室养护室绿化宣传栏书报栏宿舍3宿舍2宿舍1监理室宿舍4监理室绿化闻居路说明：1、工程部占地3000M2。2、绿化面积150M2。
