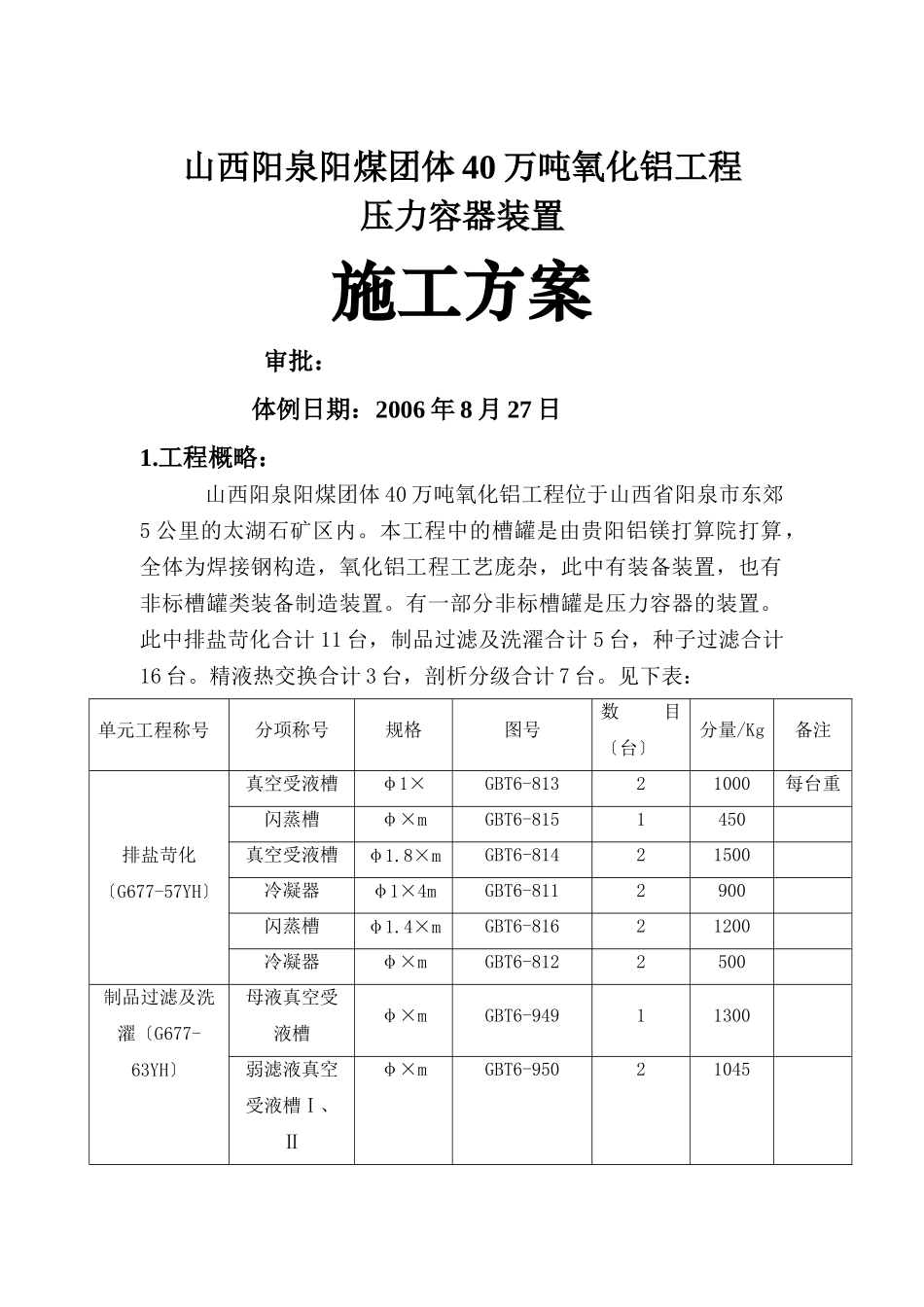

山西阳泉阳煤团体40万吨氧化铝工程压力容器装置施工方案审批：体例日期：2006年8月27日1.工程概略：山西阳泉阳煤团体40万吨氧化铝工程位于山西省阳泉市东郊5公里的太湖石矿区内。本工程中的槽罐是由贵阳铝镁打算院打算，全体为焊接钢构造，氧化铝工程工艺庞杂，此中有装备装置，也有非标槽罐类装备制造装置。有一部分非标槽罐是压力容器的装置。此中排盐苛化合计11台，制品过滤及洗濯合计5台，种子过滤合计16台。精液热交换合计3台，剖析分级合计7台。见下表：单元工程称号分项称号规格图号数目〔台〕分量/Kg备注排盐苛化〔G677-57YH〕真空受液槽φ1×GBT6-81321000每台重闪蒸槽φ×mGBT6-8151450真空受液槽φ1.8×mGBT6-81421500冷凝器φ1×4mGBT6-8112900闪蒸槽φ1.4×mGBT6-81621200冷凝器φ×mGBT6-8122500制品过滤及洗濯〔G677-63YH〕母液真空受液槽φ×mGBT6-94911300弱滤液真空受液槽Ⅰ、Ⅱφ×mGBT6-95021045强滤液真空受液槽φ×mGBT6-94811045汽液不离器φ2×2mGBT6-95412170种子过滤〔G677-50YH〕真空受液槽Ⅰ、Ⅱ、Ⅲ、Ⅳ型个2台φ2×mGBT6-817、818、819、82083500汽液不离汽器φ×3mGBT6-82142300气氛储罐φ1mGBT6-8214650精液热交换〔G677-48YH〕管道过滤器DN300GBT6-78331000剖析分级〔G677-49YH〕管道过滤器φ×GBT6-9076398冷凝水罐φ×GBT6-71111040以上压力容器装备，精液热交换跟剖析分级压力容器均为露天安排，装置前提较好，精液热交换3台管道过滤器直截了当用16吨汽车吊吊装就位。剖析分级1台冷凝水罐用16吨汽车吊吊装就位，槽顶6台管道过滤器用QTZ—160F塔吊吊装就位。排盐苛化、制品过滤、种子过滤压力容器的特色是装备均装置在车间同时标高较高的根底上，装备间间距较小，难以直截了当用汽车吊吊装就位。由于施工工期短，难度年夜，为了能定时按质实现工程义务，故在施工傍边需求公正安排施工职员、机器装备，兼顾施工。本打算是种子过滤压力容器装备的装置打算，排盐苛化及制品过滤压力容器装备的装置也可参照此打算施工。分部工程：及格率100%，优秀率80%。分项工程：及格率100%，优秀率80%。a.所有压力容器装备装置核心点及上法兰顶面的不平度。b.各个槽罐的装置铅垂度。c.装备吊装的牢靠性。a.《分项工程施工图纸》b.《机器装备装置工程施工验收标准》GB501231-98c.《轻金属冶炼机器装备装置及验收标准》YSJ412-92d．《起重装备装置工程施工及验收标准》JBJ31-96e.GB150－89《钢制压力容器》f．《钢构造工程施工及验收标准》a.装备有关的施工标准及标准图籍等技巧材料。b.构造现场技巧职员跟职工细心进修图纸跟技巧材料，熟习跟操纵图纸内容、技巧标准跟标准及操纵规程，使有关职员对本工程的质量恳求有高度的注重；c.参与打算交底跟图纸会审，理解打算意图，操纵施工要点；3、装备根底验收根底强度满意装置恳求后，与监理单元一起进展所有压力容器根底的验出任务。根底尺寸跟地位同意偏向应到达以下恳求：序号工程同意偏向〔mm〕1坐标地位〔纵、横轴线〕±202破体程度度53垂直度54预埋地足螺栓孔核心肠位±105预埋地足螺栓孔深度+206预埋地足螺栓孔孔壁铅垂度104.压力容器装备装置工艺：施工工艺流程根底、装备验收→压力容器吊装寻正→预埋螺栓二次灌浆→压力容器配件装置→配管→试车验收吊装方法由于以上压力容器装备分量不是特别重，因此在制造车间制造好后，用汽车运到装置根底较近的地位。装置时应只管防止跟土建专业穿插功课。按照按照现场实践装置前提跟土建一样,种子过滤、轴线交3—4号线跟8号线交A-B轴线的砖墙预留，制品过滤14.000破体上、A轴县线交5—3—4号线砖墙预留以便我部压力容器装置。破体表示图见表示图。图—1〔种子过滤压力容器安排图〕图—2图—3图—4图—5采纳16吨汽车吊，将装备从预留孔吊吊入，放到事前制造好的滚杠拖车内，用卷扬或手拉葫芦就位。P=Q计×Kq×μQ计—盘算载荷〔Q计=K1×〔Q+q〕〕K1取1.1，q=Kq—启动系数〔Kq—5〕取最年夜μ—因此P=3.05～10.164吨，因此在选用吊装机具时应契合以上前提。装置技巧恳求装备就位后按以下技巧恳求进展寻平寻正：序号工程同意偏向〔mm〕1垂直度0º偏向290º偏向2180º偏向...
