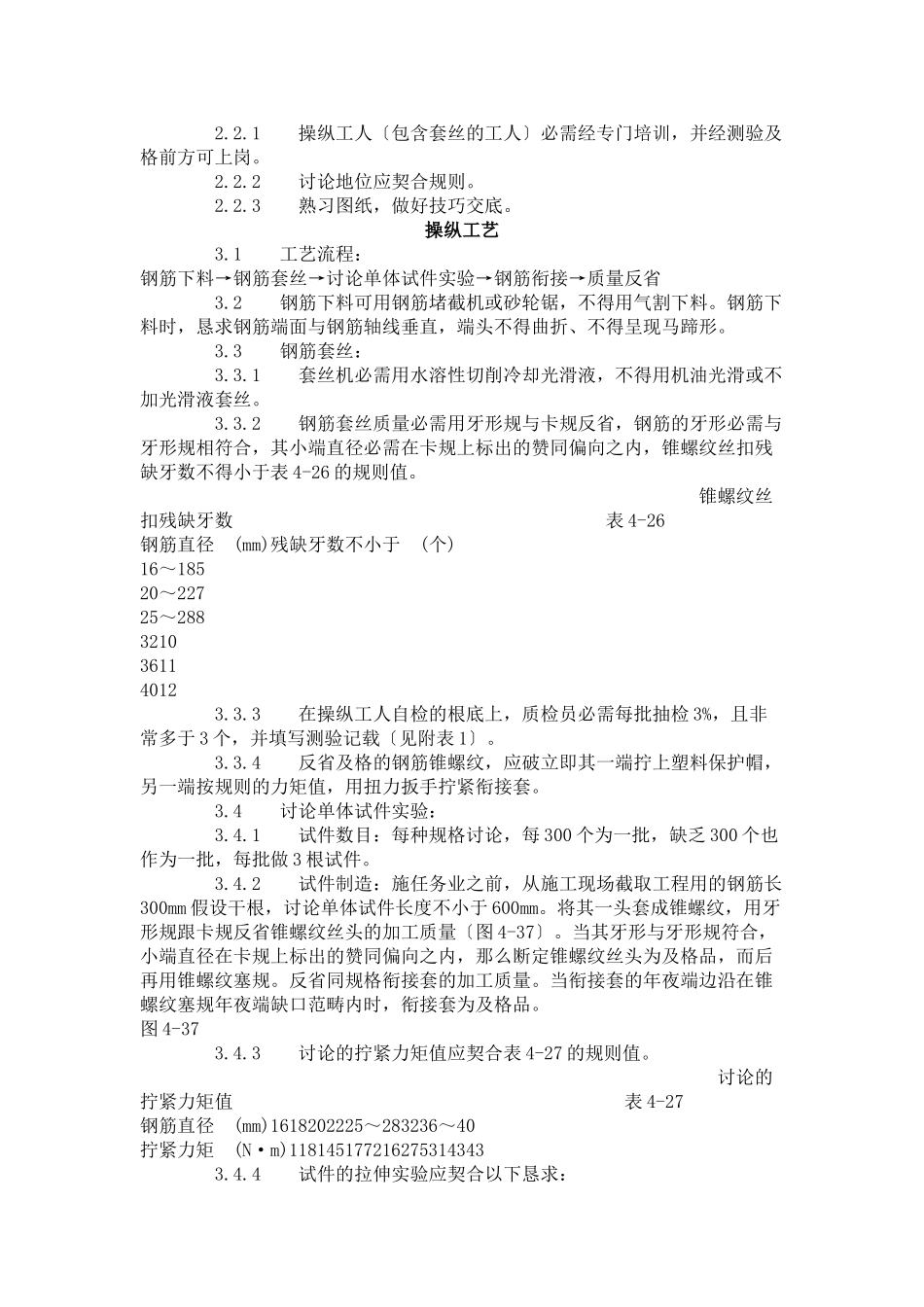

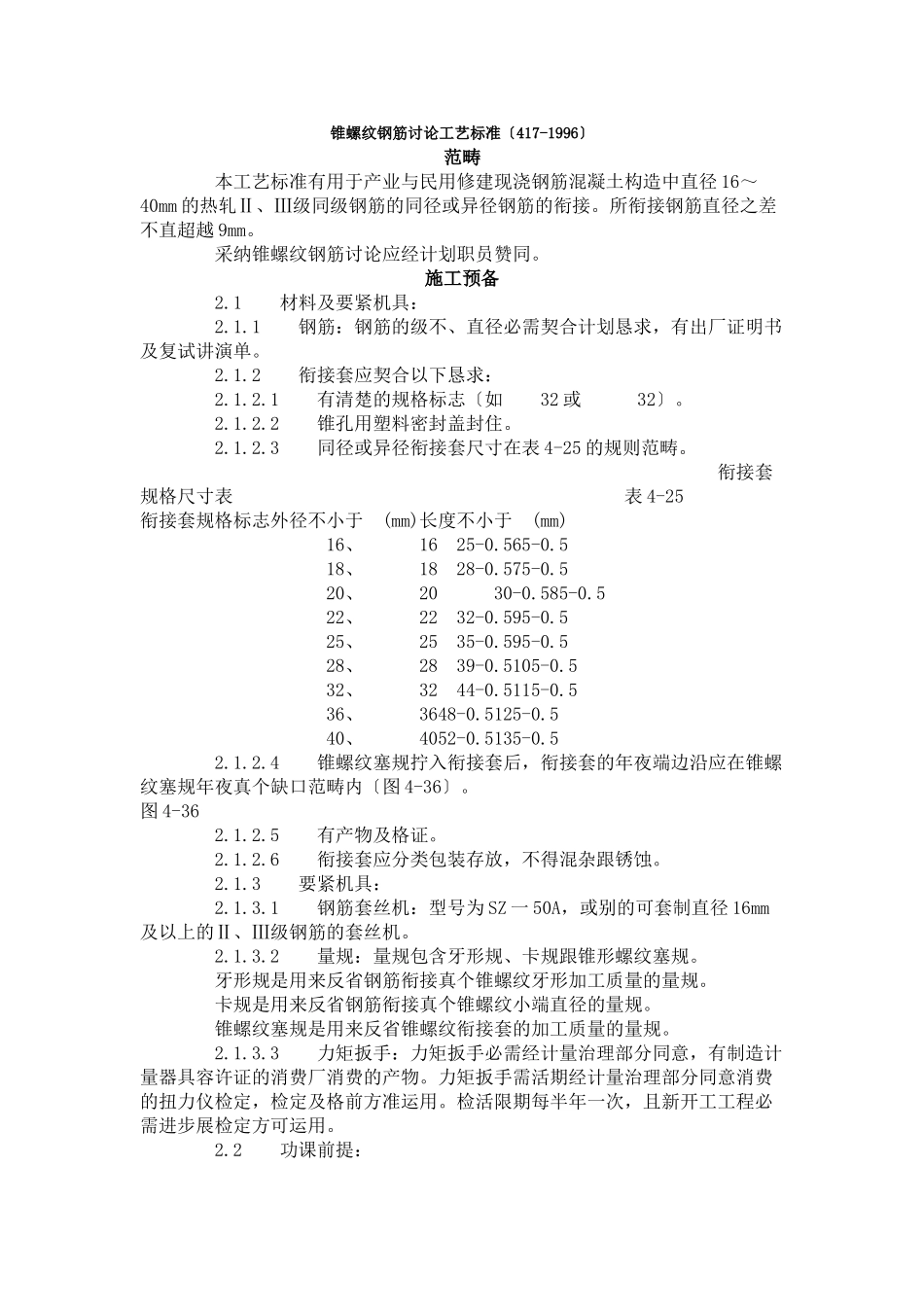

锥螺纹钢筋讨论工艺标准〔417-1996〕范畴本工艺标准有用于产业与民用修建现浇钢筋混凝土构造中直径16～40mm的热轧Ⅱ、Ⅲ级同级钢筋的同径或异径钢筋的衔接。所衔接钢筋直径之差不直超越9mm。采纳锥螺纹钢筋讨论应经计划职员赞同。施工预备2.1材料及要紧机具：2.1.1钢筋：钢筋的级不、直径必需契合计划恳求，有出厂证明书及复试讲演单。2.1.2衔接套应契合以下恳求：2.1.2.1有清楚的规格标志〔如32或32〕。2.1.2.2锥孔用塑料密封盖封住。2.1.2.3同径或异径衔接套尺寸在表4-25的规则范畴。衔接套规格尺寸表表4-25衔接套规格标志外径不小于(mm)长度不小于(mm)16、1625-0.565-0.518、1828-0.575-0.520、2030-0.585-0.522、2232-0.595-0.525、2535-0.595-0.528、2839-0.5105-0.532、3244-0.5115-0.536、3648-0.5125-0.540、4052-0.5135-0.52.1.2.4锥螺纹塞规拧入衔接套后，衔接套的年夜端边沿应在锥螺纹塞规年夜真个缺口范畴内〔图4-36〕。图4-362.1.2.5有产物及格证。2.1.2.6衔接套应分类包装存放，不得混杂跟锈蚀。2.1.3要紧机具：2.1.3.1钢筋套丝机：型号为SZ一50A，或别的可套制直径16mm及以上的Ⅱ、Ⅲ级钢筋的套丝机。2.1.3.2量规：量规包含牙形规、卡规跟锥形螺纹塞规。牙形规是用来反省钢筋衔接真个锥螺纹牙形加工质量的量规。卡规是用来反省钢筋衔接真个锥螺纹小端直径的量规。锥螺纹塞规是用来反省锥螺纹衔接套的加工质量的量规。2.1.3.3力矩扳手：力矩扳手必需经计量治理部分同意，有制造计量器具容许证的消费厂消费的产物。力矩扳手需活期经计量治理部分同意消费的扭力仪检定，检定及格前方准运用。检活限期每半年一次，且新开工工程必需进步展检定方可运用。2.2功课前提：2.2.1操纵工人〔包含套丝的工人〕必需经专门培训，并经测验及格前方可上岗。2.2.2讨论地位应契合规则。2.2.3熟习图纸，做好技巧交底。操纵工艺3.1工艺流程：钢筋下料→钢筋套丝→讨论单体试件实验→钢筋衔接→质量反省3.2钢筋下料可用钢筋堵截机或砂轮锯，不得用气割下料。钢筋下料时，恳求钢筋端面与钢筋轴线垂直，端头不得曲折、不得呈现马蹄形。3.3钢筋套丝：3.3.1套丝机必需用水溶性切削冷却光滑液，不得用机油光滑或不加光滑液套丝。3.3.2钢筋套丝质量必需用牙形规与卡规反省，钢筋的牙形必需与牙形规相符合，其小端直径必需在卡规上标出的赞同偏向之内，锥螺纹丝扣残缺牙数不得小于表4-26的规则值。锥螺纹丝扣残缺牙数表4-26钢筋直径(mm)残缺牙数不小于(个)16～18520～22725～2883210361140123.3.3在操纵工人自检的根底上，质检员必需每批抽检3%，且非常多于3个，并填写测验记载〔见附表1〕。3.3.4反省及格的钢筋锥螺纹，应破立即其一端拧上塑料保护帽，另一端按规则的力矩值，用扭力扳手拧紧衔接套。3.4讨论单体试件实验：3.4.1试件数目：每种规格讨论，每300个为一批，缺乏300个也作为一批，每批做3根试件。3.4.2试件制造：施任务业之前，从施工现场截取工程用的钢筋长300mm假设干根，讨论单体试件长度不小于600mm。将其一头套成锥螺纹，用牙形规跟卡规反省锥螺纹丝头的加工质量〔图4-37〕。当其牙形与牙形规符合，小端直径在卡规上标出的赞同偏向之内，那么断定锥螺纹丝头为及格品，而后再用锥螺纹塞规。反省同规格衔接套的加工质量。当衔接套的年夜端边沿在锥螺纹塞规年夜端缺口范畴内时，衔接套为及格品。图4-373.4.3讨论的拧紧力矩值应契合表4-27的规则值。讨论的拧紧力矩值表4-27钢筋直径(mm)1618202225～283236～40拧紧力矩(N·m)1181451772162753143433.4.4试件的拉伸实验应契合以下恳求：3.4.4.1屈服强度实测值不小于钢筋的屈服强度标准值。3.4.4.2抗拉强度实测值与钢筋屈服强度标准值的比值不小于1.35〔异径钢筋讨论以小径钢筋强度为准〕。假设有1根试件达不到上述恳求值，应再取双倍试件实验。当全体试件及格后，方可进展衔接施工。如仍有1根试件分歧格，那么断定该批衔接件分歧格，禁绝运用。3.4.4.3填写讨论拉伸实验讲演〔见附表2〕。3.5钢筋衔接：3.5.1衔接套规格与钢筋规格必需分歧。3.5.2衔接之前应反省钢筋锥螺纹及衔接套锥螺纹能否残缺无损。钢筋锥螺纹丝头上如觉察杂物或锈蚀...
