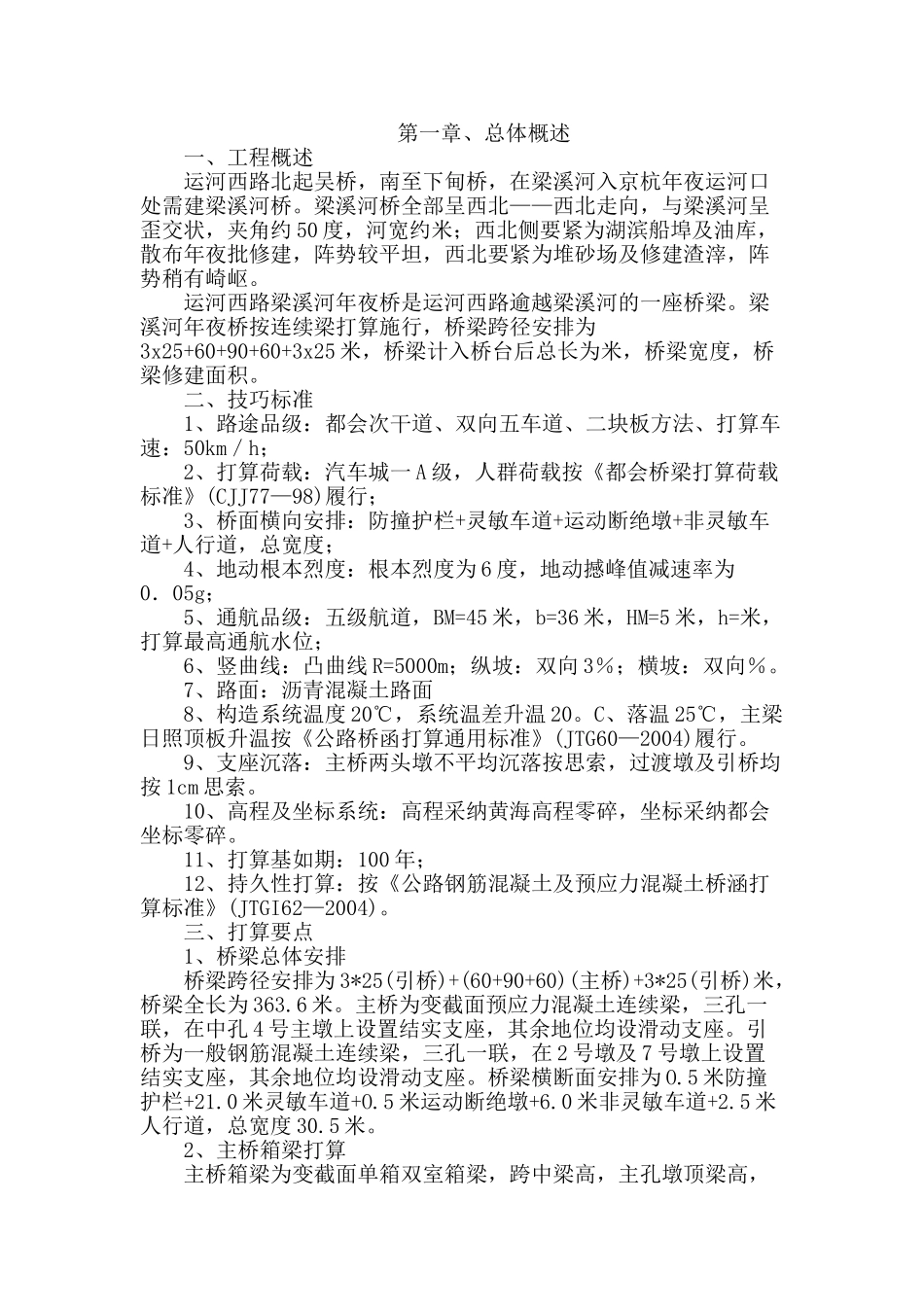

建筑行业运河西路梁溪河大桥施工组织设计方案 _第1页
1/63

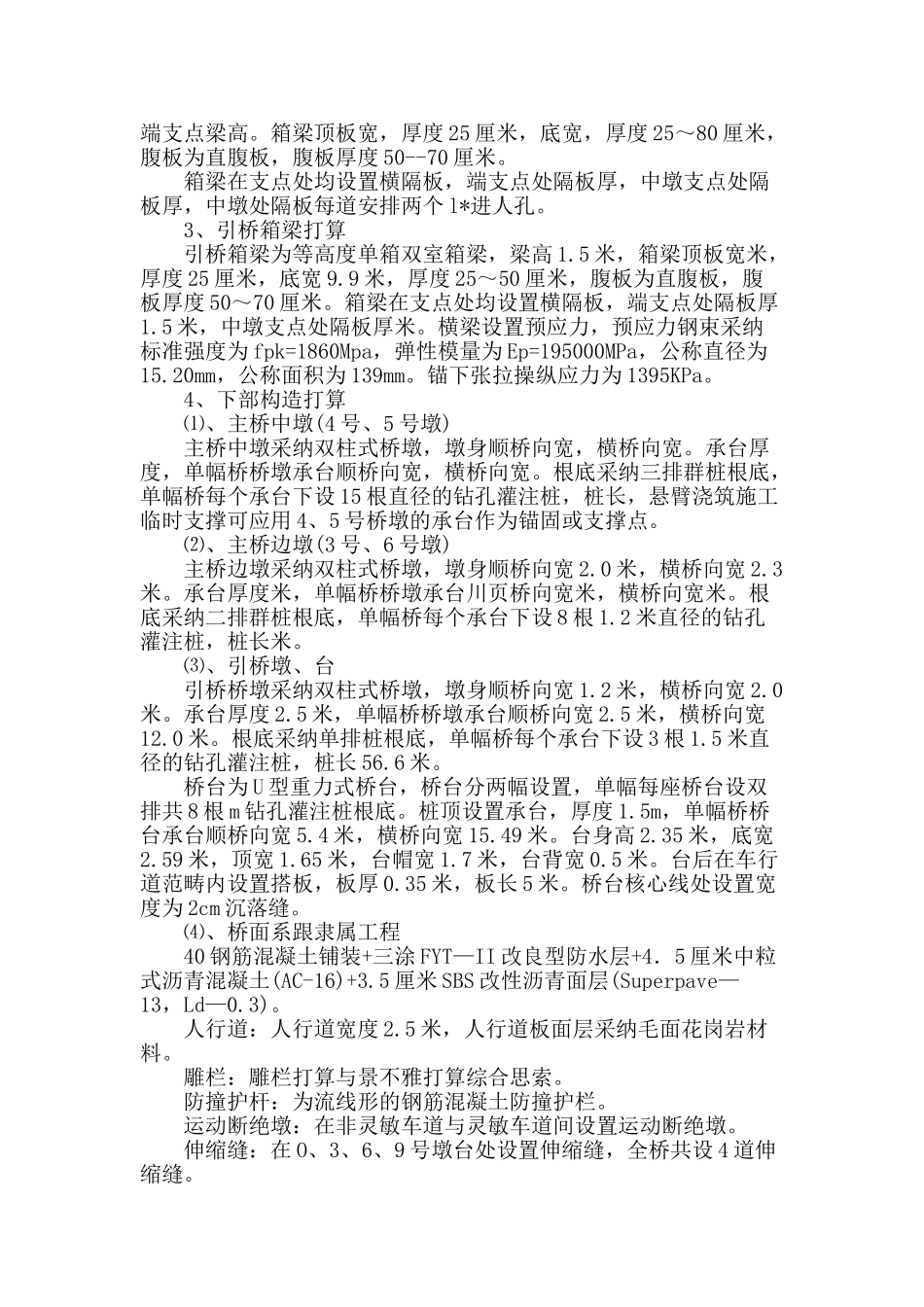

建筑行业运河西路梁溪河大桥施工组织设计方案 _第2页
2/63

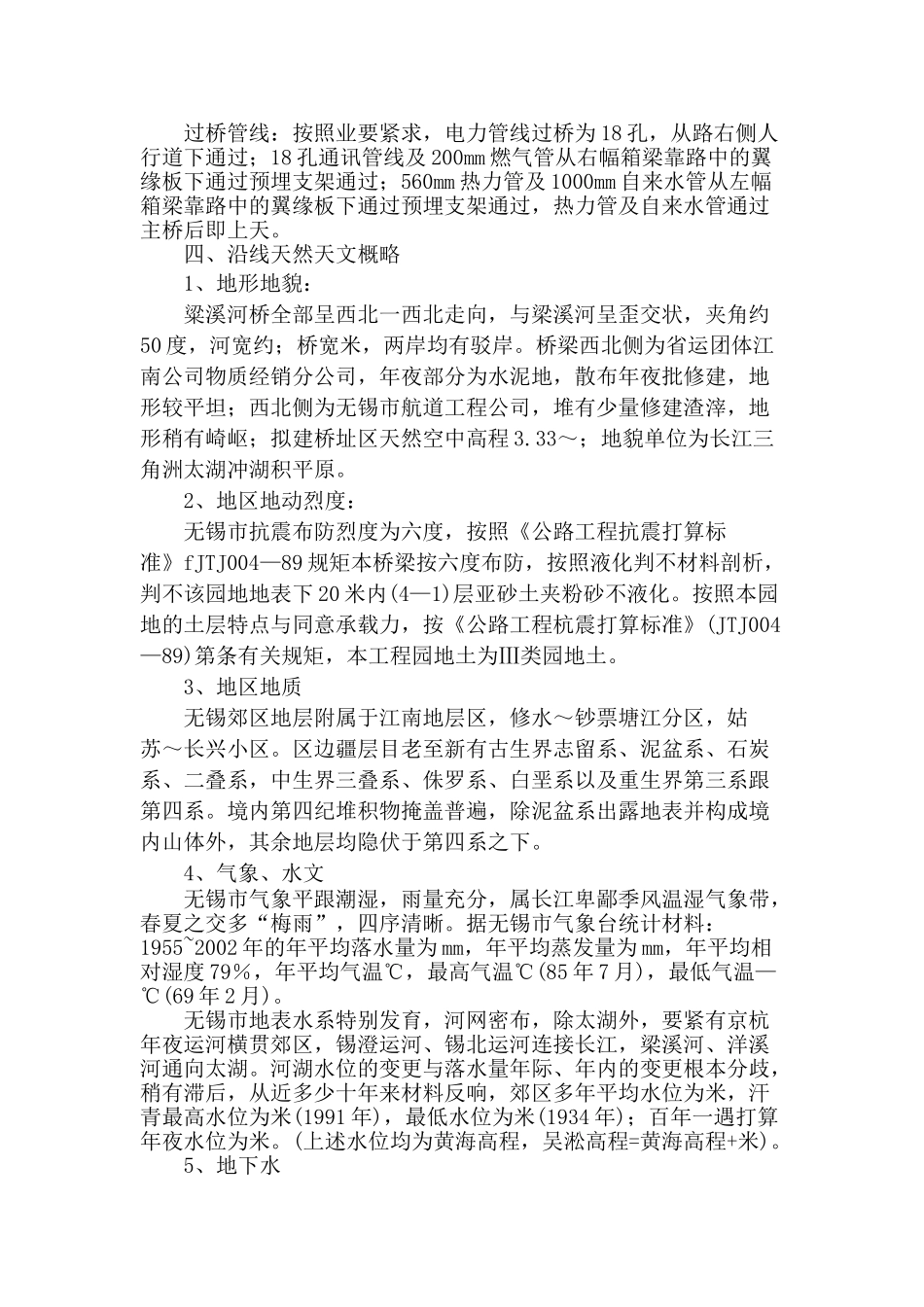

建筑行业运河西路梁溪河大桥施工组织设计方案 _第3页
3/63
第一章、总体概述一、工程概述运河西路北起吴桥,南至下甸桥,在梁溪河入京杭年夜运河口处需建梁溪河桥。梁溪河桥全部呈西北——西北走向,与梁溪河呈歪交状,夹角约50度,河宽约米;西北侧要紧为湖滨船埠及油库,散布年夜批修建,阵势较平坦,西北要紧为堆砂场及修建渣滓,阵势稍有崎岖。运河西路梁溪河年夜桥是运河西路逾越梁溪河的一座桥梁。梁溪河年夜桥按连续梁打算施行,桥梁跨径安排为3x25+60+90+60+3x25米,桥梁计入桥台后总长为米,桥梁宽度,桥梁修建面积。二、技巧标准1、路途品级:都会次干道、双向五车道、二块板方法、打算车速:50km/h;2、打算荷载:汽车城一A级,人群荷载按《都会桥梁打算荷载标准》(CJJ77—98)履行;3、桥面横向安排:防撞护栏+灵敏车道+运动断绝墩+非灵敏车道+人行道,总宽度;4、地动根本烈度:根本烈度为6度,地动撼峰值减速率为0.05g;5、通航品级:五级航道,BM=45米,b=36米,HM=5米,h=米,打算最高通航水位;6、竖曲线:凸曲线R=5000m;纵坡:双向3%;横坡:双向%。7、路面:沥青混凝土路面8、构造系统温度20℃,系统温差升温20。C、落温25℃,主梁日照顶板升温按《公路桥函打算通用标准》(JTG60—2004)履行。9、支座沉落:主桥两头墩不平均沉落按思索,过渡墩及引桥均按1cm思索。10、高程及坐标系统:高程采纳黄海高程零碎,坐标采纳都会坐标零碎。11、打算基如期:100年;12、持久性打算:按《公路钢筋混凝土及预应力混凝土桥涵打算标准》(JTGI62—2004)。三、打算要点1、桥梁总体安排桥梁跨径安排为3*25(引桥)+(60+90+60)(主桥)+3*25(引桥)米,桥梁全长为363.6米。主桥为变截面预应力混凝土连续梁,三孔一联,在中孔4号主墩上设置结实支座,其余地位均设滑动支座。引桥为一般钢筋混凝土连续梁,三孔一联,在2号墩及7号墩上设置结实支座,其余地位均设滑动支座。桥梁横断面安排为O.5米防撞护栏+21.0米灵敏车道+O.5米运动断绝墩+6.0米非灵敏车道+2.5米人行道,总宽度30.5米。2、主桥箱梁打算主桥箱梁为变截面单箱双室箱梁,跨中梁高,主孔墩顶梁高,端支点梁高。箱梁顶板宽,厚度25厘米,底宽,厚度25~80厘米,腹板为直腹板,腹板厚度50--70厘米。箱梁在支点处均设置横隔板,端支点处隔板厚,中墩支点处隔板厚,中墩处隔板每道安排两个l*进人孔。3、引桥箱梁打算引桥箱梁为等高度单箱双室箱梁,梁高1.5米,箱梁顶板宽米,厚度25厘米,底宽9.9米,厚度25~50厘米,腹板为直腹板,腹板厚度50~70厘米。箱梁在支点处均设置横隔板,端支点处隔板厚1.5米,中墩支点处隔板厚米。横梁设置预应力,预应力钢束采纳标准强度为fpk=1860Mpa,弹性模量为Ep=195000MPa,公称直径为15.20mm,公称面积为139mm。锚下张拉操纵应力为1395KPa。4、下部构造打算⑴、主桥中墩(4号、5号墩)主桥中墩采纳双柱式桥墩,墩身顺桥向宽,横桥向宽。承台厚度,单幅桥桥墩承台顺桥向宽,横桥向宽。根底采纳三排群桩根底,单幅桥每个承台下设15根直径的钻孔灌注桩,桩长,悬臂浇筑施工临时支撑可应用4、5号桥墩的承台作为锚固或支撑点。⑵、主桥边墩(3号、6号墩)主桥边墩采纳双柱式桥墩,墩身顺桥向宽2.0米,横桥向宽2.3米。承台厚度米,单幅桥桥墩承台川页桥向宽米,横桥向宽米。根底采纳二排群桩根底,单幅桥每个承台下设8根1.2米直径的钻孔灌注桩,桩长米。⑶、引桥墩、台引桥桥墩采纳双柱式桥墩,墩身顺桥向宽1.2米,横桥向宽2.0米。承台厚度2.5米,单幅桥桥墩承台顺桥向宽2.5米,横桥向宽12.0米。根底采纳单排桩根底,单幅桥每个承台下设3根1.5米直径的钻孔灌注桩,桩长56.6米。桥台为U型重力式桥台,桥台分两幅设置,单幅每座桥台设双排共8根m钻孔灌注桩根底。桩顶设置承台,厚度1.5m,单幅桥桥台承台顺桥向宽5.4米,横桥向宽15.49米。台身高2.35米,底宽2.59米,顶宽1.65米,台帽宽1.7米,台背宽0.5米。台后在车行道范畴内设置搭板,板厚0.35米,板长5米。桥台核心线处设置宽度为2cm沉落缝。⑷、桥面系跟隶属工程40钢筋混凝土铺装+三涂FYT—II改良型防水层+4.5厘米中粒式沥青混凝土(AC-16)+3.5厘米SBS改性沥青面层(Superpave—13,Ld—0.3)。人行道:人行道...
