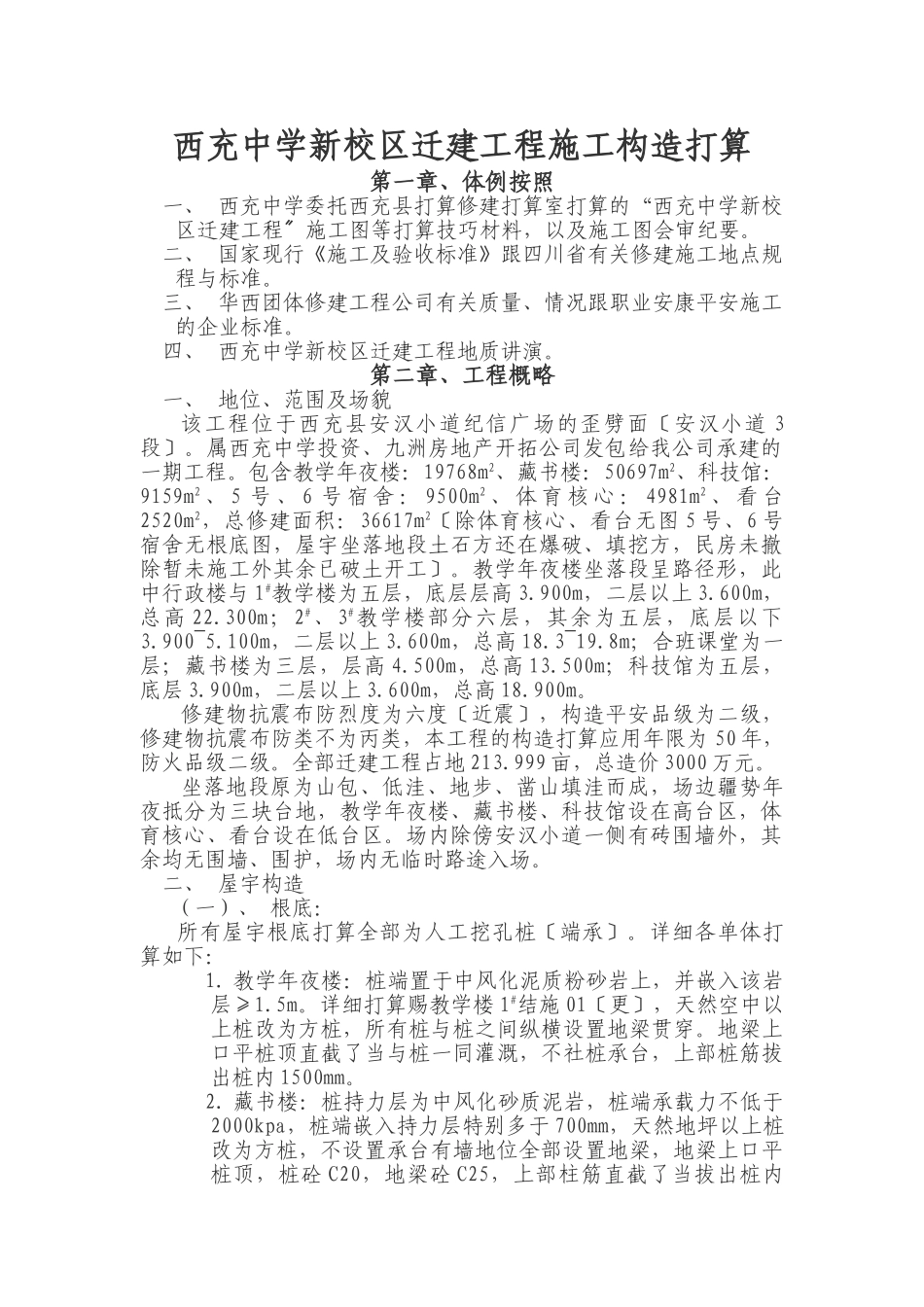

西充中学新校区迁建工程施工构造打算第一章、体例按照一、西充中学委托西充县打算修建打算室打算的“西充中学新校区迁建工程施工图等打算技巧材料，以及施工图会审纪要。〞二、国家现行《施工及验收标准》跟四川省有关修建施工地点规程与标准。三、华西团体修建工程公司有关质量、情况跟职业安康平安施工的企业标准。四、西充中学新校区迁建工程地质讲演。第二章、工程概略一、地位、范围及场貌该工程位于西充县安汉小道纪信广场的歪劈面〔安汉小道3段〕。属西充中学投资、九洲房地产开拓公司发包给我公司承建的一期工程。包含教学年夜楼：19768m2、藏书楼：50697m2、科技馆：9159m2、5号、6号宿舍：9500m2、体育核心：4981m2、看台2520m2，总修建面积：36617m2〔除体育核心、看台无图5号、6号宿舍无根底图，屋宇坐落地段土石方还在爆破、填挖方，民房未撤除暂未施工外其余已破土开工〕。教学年夜楼坐落段呈路径形，此中行政楼与1#教学楼为五层，底层层高3.900m，二层以上3.600m，总高22.300m；2#、3#教学楼部分六层，其余为五层，底层以下3.900~5.100m，二层以上3.600m，总高18.3~19.8m；合班课堂为一层；藏书楼为三层，层高4.500m，总高13.500m；科技馆为五层，底层3.900m，二层以上3.600m，总高18.900m。修建物抗震布防烈度为六度〔近震〕，构造平安品级为二级，修建物抗震布防类不为丙类，本工程的构造打算应用年限为50年，防火品级二级。全部迁建工程占地213.999亩，总造价3000万元。坐落地段原为山包、低洼、地步、凿山填洼而成，场边疆势年夜抵分为三块台地，教学年夜楼、藏书楼、科技馆设在高台区，体育核心、看台设在低台区。场内除傍安汉小道一侧有砖围墙外，其余均无围墙、围护，场内无临时路途入场。二、屋宇构造（一）、根底：所有屋宇根底打算全部为人工挖孔桩〔端承〕。详细各单体打算如下：1.教学年夜楼：桩端置于中风化泥质粉砂岩上，并嵌入该岩层≥1.5m。详细打算赐教学楼1#结施01〔更〕，天然空中以上桩改为方桩，所有桩与桩之间纵横设置地梁贯穿。地梁上口平桩顶直截了当与桩一同灌溉，不社桩承台，上部桩筋拔出桩内1500mm。2.藏书楼：桩持力层为中风化砂质泥岩，桩端承载力不低于2000kpa，桩端嵌入持力层特别多于700mm，天然地坪以上桩改为方桩，不设置承台有墙地位全部设置地梁，地梁上口平桩顶，桩砼C20，地梁砼C25，上部柱筋直截了当拔出桩内1500mm。3.地基根底打算品级为丙级，根底采纳人工挖孔灌注桩，持力层为中风化泥质粉砂岩〔qPK〕=3200kpa，桩承载力不低于2000kpa，桩端嵌入持力层特别多于700。4.5号、6号宿舍、科技楼：桩基采纳人工挖孔灌注端承桩持力层为中风化泥质粉砂岩〔qPK〕=3200kpa，桩承载力不低于2000kpa。桩端嵌入持力层特别多于700。桩基长度不低于6000mm，桩砼为C20，桩顶设置承台，地梁纵横贯穿，砼为C25。上部柱筋拔出承台内锚固。（二）、主体构造1.教学年夜楼：主体打算为框架构造，卫生间楼板、楼梯跟行政楼异型部分各层楼屋面板为现浇，砼均为C25，其余楼层板均为予制空心板，添补墙〔围护构造〕空中以下采纳MU10标砖M5水泥砂浆砌筑，空中以上采纳MU10标砖M5混杂砂浆砌筑。2.藏书楼：主体打算为框架构造，卫生间，异型处楼屋面板楼梯，为现浇，砼均为C25，其余楼屋面板均为予制空心板，添补墙〔围护构造〕：均采纳MU100机制标砖，M5水泥砂浆砌筑。3.科技馆：主体打算为半框架构造，卫生间及二层跟屋面部分楼板为现浇，砼C25，其余楼屋面板均为予制空心板，添补墙及承重墙采纳MU10机制标砖，一层采纳M7.5水泥砂浆砌筑，其余均采纳M5水泥砂浆砌筑。（三）、修建装潢本工程修建装潢所有屋宇5号、6号均为砖混构造，预制空心板楼屋面板一样，详见下面表达1.楼空中底层花岗石空中：①20厚花岗石块面层水泥砂浆擦缝；②20厚1：2.5干硬性水泥砂浆粘合层；③上洒1~2厚干水泥并洒净水过量；④水泥砂浆结合层一道；⑤80厚C10砼垫层；⑥素土夯实。楼面：花岗石楼面，从面层至下层①20厚花岗石块面层水泥砂浆擦缝；②20厚1：2.5干硬性水泥砂浆粘合层；③上洒1~2厚干水泥并洒净水过量；④25厚1：2.5水泥砂浆寻平层水泥砂浆结合层一道；⑤构造...
