建筑行业芜湖临江大桥施工组织设计 VIP免费

建筑行业芜湖临江大桥施工组织设计 _第1页
1/107

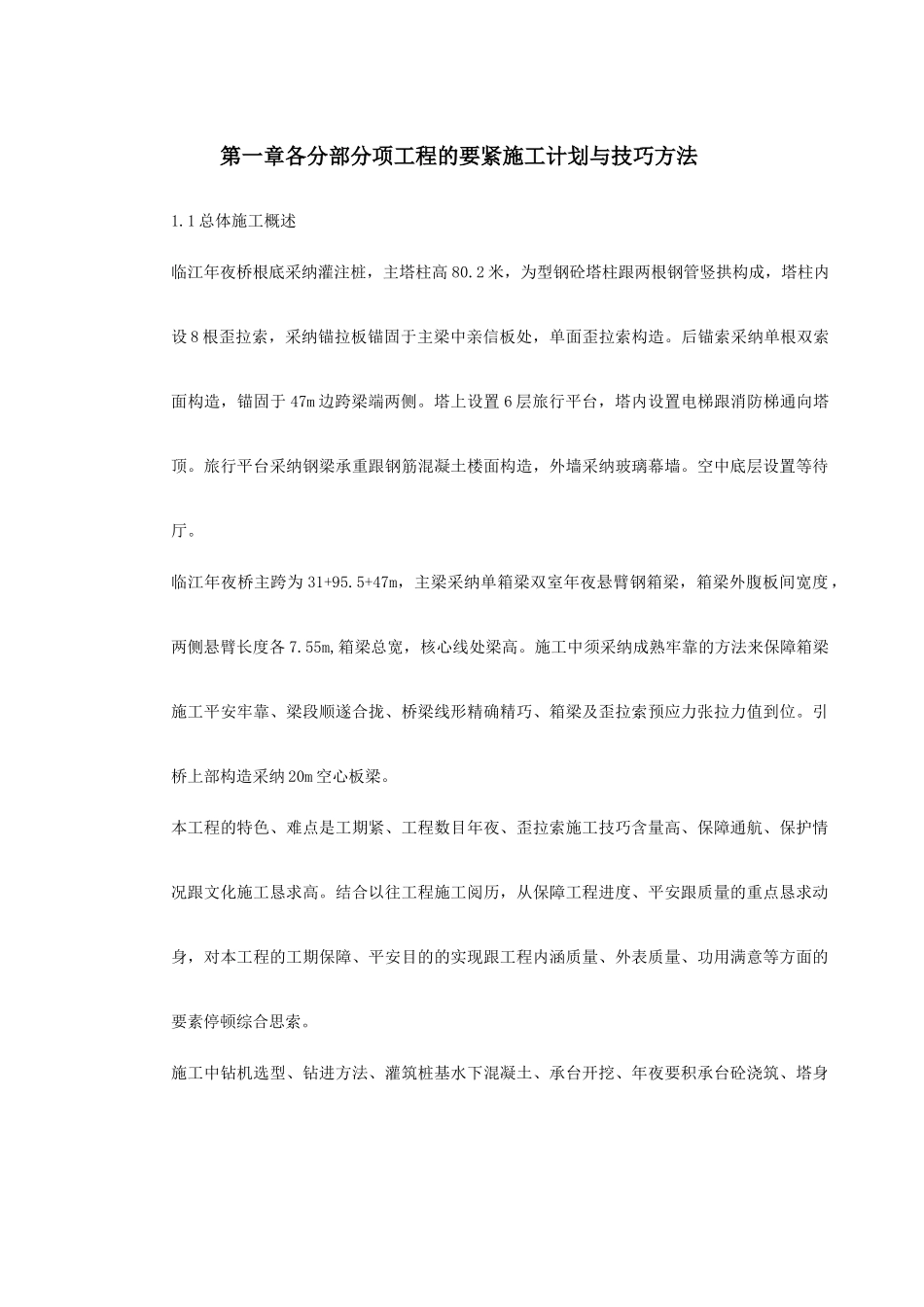

建筑行业芜湖临江大桥施工组织设计 _第2页
2/107

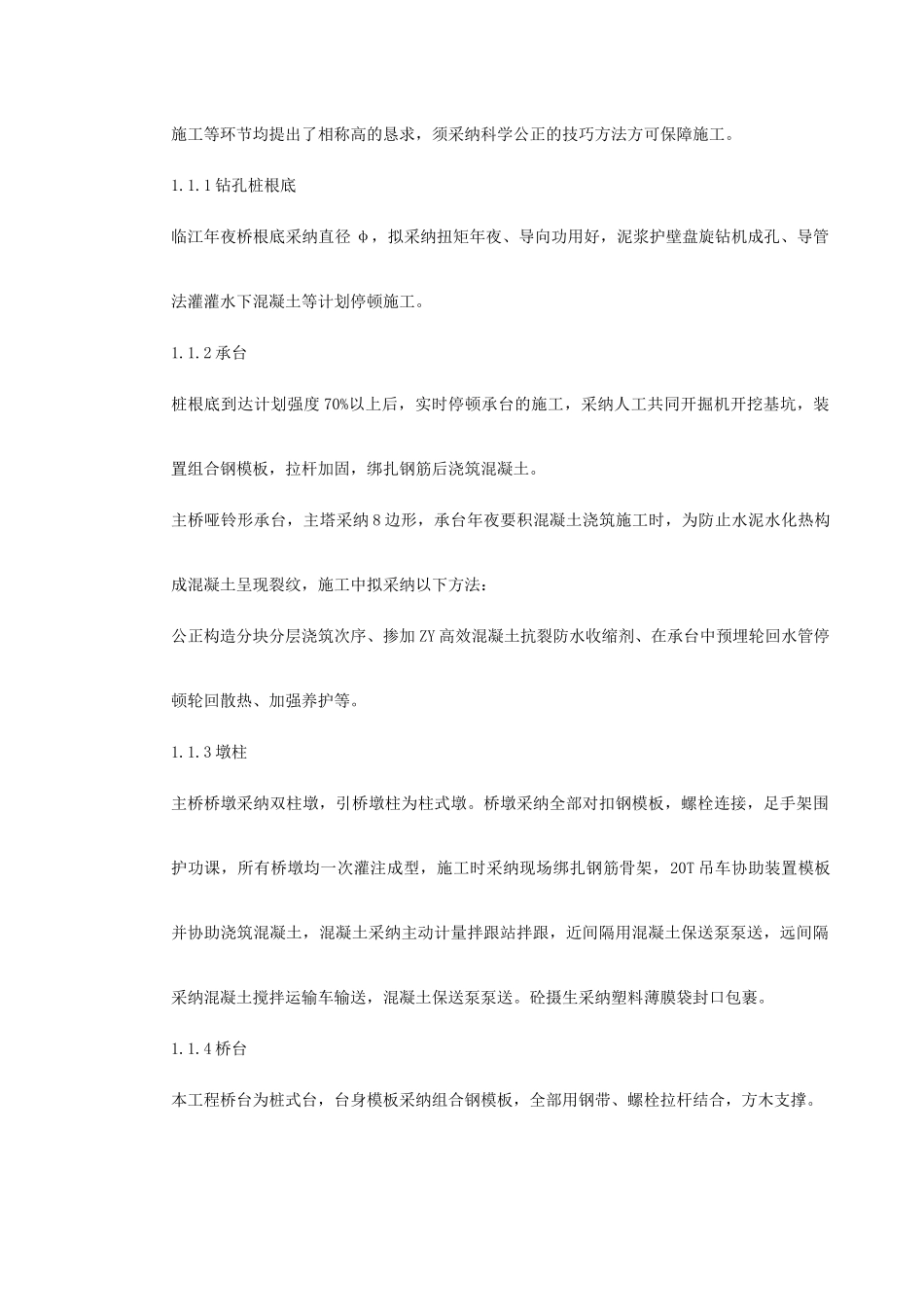

建筑行业芜湖临江大桥施工组织设计 _第3页
3/107
目录第一章各分部分项工程的要紧施工计划与技巧方法1.1总体施工概述临江年夜桥根底采纳灌注桩,主塔柱高80.2米,为型钢砼塔柱跟两根钢管竖拱构成,塔柱内设8根歪拉索,采纳锚拉板锚固于主梁中亲信板处,单面歪拉索构造。后锚索采纳单根双索面构造,锚固于47m边跨梁端两侧。塔上设置6层旅行平台,塔内设置电梯跟消防梯通向塔顶。旅行平台采纳钢梁承重跟钢筋混凝土楼面构造,外墙采纳玻璃幕墙。空中底层设置等待厅。临江年夜桥主跨为31+95.5+47m,主梁采纳单箱梁双室年夜悬臂钢箱梁,箱梁外腹板间宽度,两侧悬臂长度各7.55m,箱梁总宽,核心线处梁高。施工中须采纳成熟牢靠的方法来保障箱梁施工平安牢靠、梁段顺遂合拢、桥梁线形精确精巧、箱梁及歪拉索预应力张拉力值到位。引桥上部构造采纳20m空心板梁。本工程的特色、难点是工期紧、工程数目年夜、歪拉索施工技巧含量高、保障通航、保护情况跟文化施工恳求高。结合以往工程施工阅历,从保障工程进度、平安跟质量的重点恳求动身,对本工程的工期保障、平安目的的实现跟工程内涵质量、外表质量、功用满意等方面的要素停顿综合思索。施工中钻机选型、钻进方法、灌筑桩基水下混凝土、承台开挖、年夜要积承台砼浇筑、塔身施工等环节均提出了相称高的恳求,须采纳科学公正的技巧方法方可保障施工。1.1.1钻孔桩根底临江年夜桥根底采纳直径φ,拟采纳扭矩年夜、导向功用好,泥浆护壁盘旋钻机成孔、导管法灌灌水下混凝土等计划停顿施工。1.1.2承台桩根底到达计划强度70%以上后,实时停顿承台的施工,采纳人工共同开掘机开挖基坑,装置组合钢模板,拉杆加固,绑扎钢筋后浇筑混凝土。主桥哑铃形承台,主塔采纳8边形,承台年夜要积混凝土浇筑施工时,为防止水泥水化热构成混凝土呈现裂纹,施工中拟采纳以下方法:公正构造分块分层浇筑次序、掺加ZY高效混凝土抗裂防水收缩剂、在承台中预埋轮回水管停顿轮回散热、加强养护等。1.1.3墩柱主桥桥墩采纳双柱墩,引桥墩柱为柱式墩。桥墩采纳全部对扣钢模板,螺栓连接,足手架围护功课,所有桥墩均一次灌注成型,施工时采纳现场绑扎钢筋骨架,20T吊车协助装置模板并协助浇筑混凝土,混凝土采纳主动计量拌跟站拌跟,近间隔用混凝土保送泵泵送,远间隔采纳混凝土搅拌运输车输送,混凝土保送泵泵送。砼摄生采纳塑料薄膜袋封口包裹。1.1.4桥台本工程桥台为桩式台,台身模板采纳组合钢模板,全部用钢带、螺栓拉杆结合,方木支撑。1.1.5盖梁墩盖梁采纳悬空支架法作为盖梁的施工支撑,现场浇筑混凝土,盖梁施工在墩柱强度到达80%后停顿,盖梁混凝土到达90%时停顿预应力张拉施工。1.1.6索塔索塔施工采纳搭设举座支架,分节浇注,逐段成型的施工工艺,此工艺放慢了施工速率,浪费了投资。1.1.7主桥三跨钢箱梁主桥(31+95.5+47)m三跨连续钢箱梁。施工次序:先搭设临时支架,钢箱梁装置、连续,按照各梁段施工情况实时装置歪拉索,张拉歪拉索,旅行平台装修。撤除临时支座、支撑,实现系统转换,全桥成形。1.1.8砼空心板梁引桥选用空心板在预制场一致预制,用运梁台车将梁从工厂运到桥位处,用50吨吊车架设。1.1.9混凝土本工程全部混凝土均在主动计量拌跟站会合拌跟,砼保送车运输,砼保送泵、吊车共同灌注,拔出式振动器水平分层振捣,为使砼色彩分歧,要应用统一厂家消费的同品牌水泥,视浇注砼下落高度,设置砼串筒或溜槽,以防止构成砼离析,砼灌注终了后用草袋掩盖洒水养护,拆模后涂摄生液摄生。1.2施工预备对桥梁的核心线跟水准点停顿复测。清算园地,处置施工用水、用电,修建种种临时装备。调查材料供应厂家,取样试验,断定材料供应厂家并经监理工程师承认后,方可进料,出场的材料按标准恳求复试材料质量,同时做好种种共同比试验报监理承认。体例施行性施工构造计划跟开工恳求讲演,提交监理工程师审批。1.3钻孔灌注桩施工方法按照本条约段钻孔灌注桩位处的地层跟桩长情况,采纳盘旋钻机停顿成孔,砼按水下砼埋设导管法停顿施工。φ150cm钻孔桩采纳扭矩年夜、导向功用好的KQ-2500型盘旋钻机,钻头采纳导正功用精良的四翼螺旋梳齿双腰带合金钻头。1.3.1施工预备任务供水:水源从青弋江用水管引至钻机...
