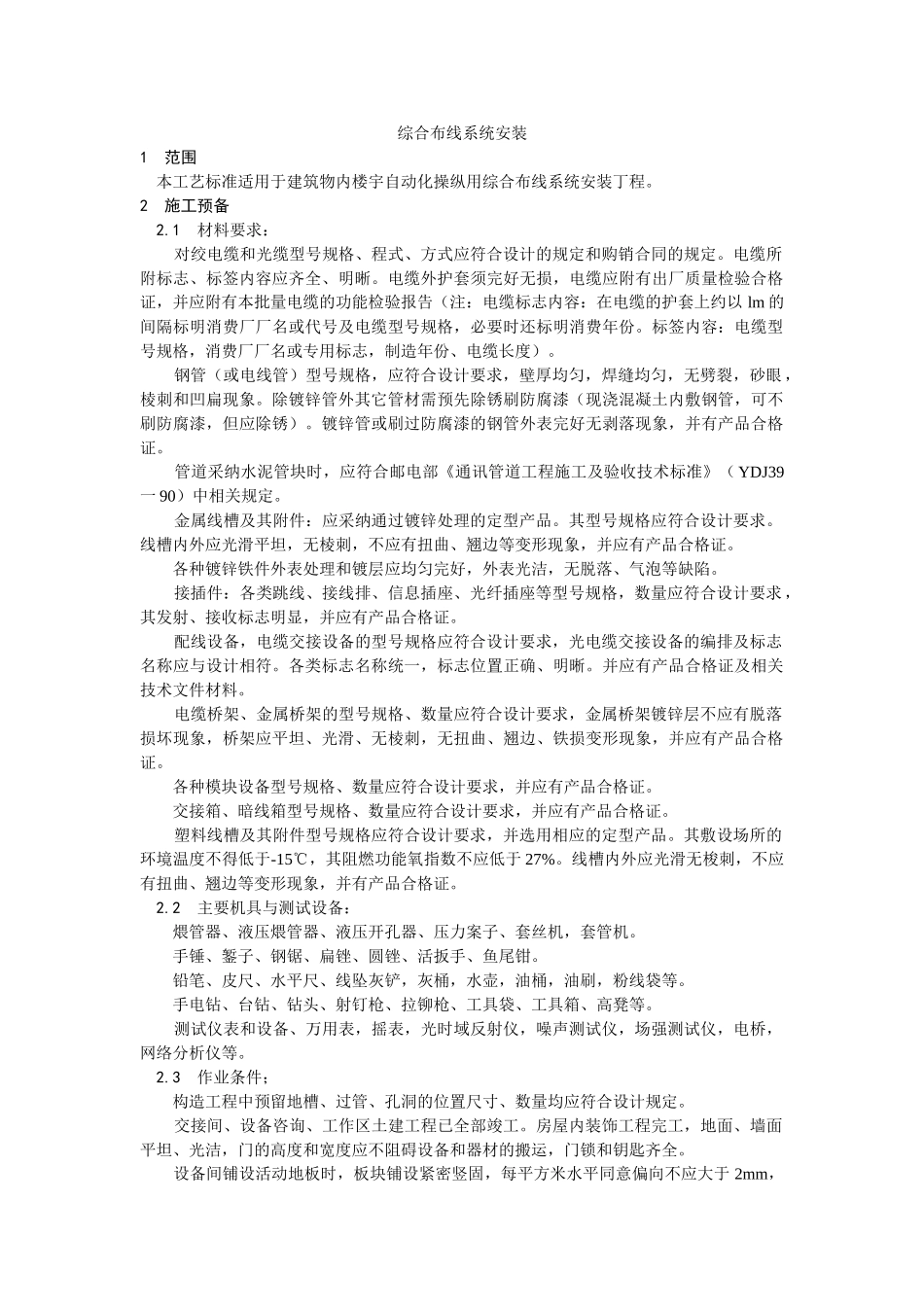

综合布线系统安装1范围本工艺标准适用于建筑物内楼宇自动化操纵用综合布线系统安装丁程。2施工预备2.1材料要求：对绞电缆和光缆型号规格、程式、方式应符合设计的规定和购销合同的规定。电缆所附标志、标签内容应齐全、明晰。电缆外护套须完好无损，电缆应附有出厂质量检验合格证，并应附有本批量电缆的功能检验报告（注：电缆标志内容：在电缆的护套上约以lm的间隔标明消费厂厂名或代号及电缆型号规格，必要时还标明消费年份。标签内容：电缆型号规格，消费厂厂名或专用标志，制造年份、电缆长度）。钢管（或电线管）型号规格，应符合设计要求，壁厚均匀，焊缝均匀，无劈裂，砂眼，棱刺和凹扁现象。除镀锌管外其它管材需预先除锈刷防腐漆（现浇混凝土内敷钢管，可不刷防腐漆，但应除锈）。镀锌管或刷过防腐漆的钢管外表完好无剥落现象，并有产品合格证。管道采纳水泥管块时，应符合邮电部《通讯管道工程施工及验收技术标准》（YDJ39一90）中相关规定。金属线槽及其附件：应采纳通过镀锌处理的定型产品。其型号规格应符合设计要求。线槽内外应光滑平坦，无棱刺，不应有扭曲、翘边等变形现象，并应有产品合格证。各种镀锌铁件外表处理和镀层应均匀完好，外表光洁，无脱落、气泡等缺陷。接插件：各类跳线、接线排、信息插座、光纤插座等型号规格，数量应符合设计要求，其发射、接收标志明显，并应有产品合格证。配线设备，电缆交接设备的型号规格应符合设计要求，光电缆交接设备的编排及标志名称应与设计相符。各类标志名称统一，标志位置正确、明晰。并应有产品合格证及相关技术文件材料。电缆桥架、金属桥架的型号规格、数量应符合设计要求，金属桥架镀锌层不应有脱落损坏现象，桥架应平坦、光滑、无棱刺，无扭曲、翘边、铁损变形现象，并应有产品合格证。各种模块设备型号规格、数量应符合设计要求，并应有产品合格证。交接箱、暗线箱型号规格、数量应符合设计要求，并应有产品合格证。塑料线槽及其附件型号规格应符合设计要求，并选用相应的定型产品。其敷设场所的环境温度不得低于-15℃，其阻燃功能氧指数不应低于27%。线槽内外应光滑无梭刺，不应有扭曲、翘边等变形现象，并有产品合格证。2.2主要机具与测试设备：煨管器、液压煨管器、液压开孔器、压力案子、套丝机，套管机。手锤、錾子、钢锯、扁锉、圆锉、活扳手、鱼尾钳。铅笔、皮尺、水平尺、线坠灰铲，灰桶，水壶，油桶，油刷，粉线袋等。手电钻、台钻、钻头、射钉枪、拉铆枪、工具袋、工具箱、高凳等。测试仪表和设备、万用表，摇表，光时域反射仪，噪声测试仪，场强测试仪，电桥，网络分析仪等。2.3作业条件；构造工程中预留地槽、过管、孔洞的位置尺寸、数量均应符合设计规定。交接间、设备咨询、工作区土建工程已全部竣工。房屋内装饰工程完工，地面、墙面平坦、光洁，门的高度和宽度应不阻碍设备和器材的搬运，门锁和钥匙齐全。设备间铺设活动地板时，板块铺设紧密竖固，每平方米水平同意偏向不应大于2mm，地板支柱结实，活动地板防静电措施的接地应符合设计和产品说明要求。交接间、设备间提供可靠的施工电源和接地装置。交接间、设备间的面积、环境温度、湿度均应符合设计要求和相关规定。交接间、设备间应符合平安防火要求，预留孔洞采取防火措施，室内无危险物的堆放，消防器材齐全。3操作工艺3.1工艺流程：器材检验→管路敷设→盒箱稳注→设备安装→线缆敷设→线缆终端安装→系统调试→竣工核验3.2器材检验：施工前应对所用器材进展外观检验，检查其型号现格、数量、标志、标签、产品合格证、产品技术文件材料，有关器材的电气功能、机械功能、使用功能及有关特别要求，应符合设计规定。电缆电气功能抽样测试，应符合产品出厂检验要求及相关标准规定。光纤特性测试应符合产品出厂检验要求及相关标准规定。注：有关器材检验详细要求，请参见《建筑与建筑群综合布线系统工程施工及验收标准》CECS89：97相关部分。3.3管路敷设：金属管或阻燃型硬质（PVC）塑料管暗敷设要求：.1暗配管宜采纳金属管或阻燃型硬质（PVC）塑料管，预埋在墙体中间的暗管内径不宜超过50mm，楼板中的暗管内径直为15～25mm。直线布管30m处应...
