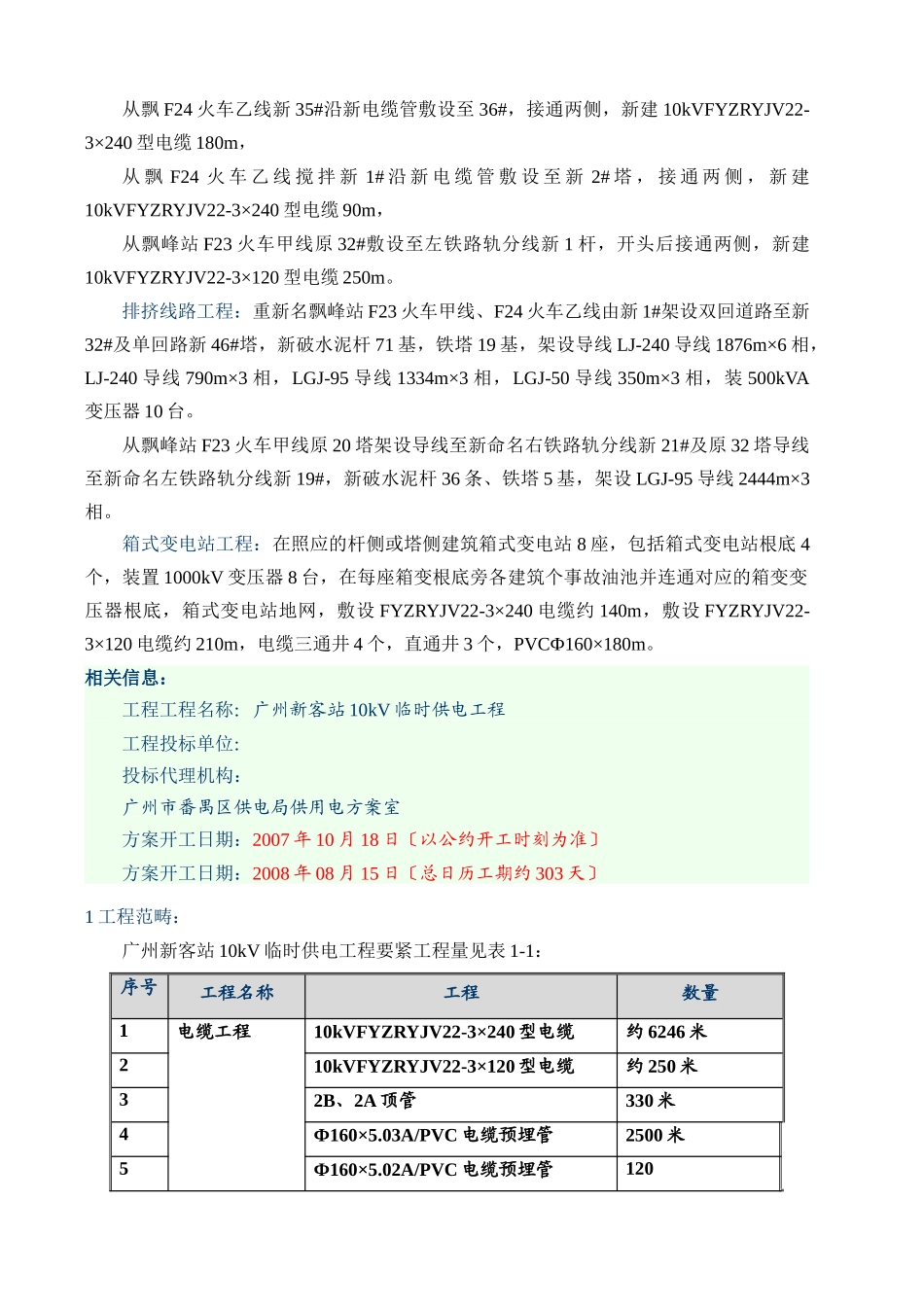

广州新客站10kV临时供电工程施工构造方案大纲编写：XXXX公司2007.10目录编制按照广州新客站10kV临时供电工程施工投标文件；广州市番禺区供电局供用电方案室方案的本工程投标施工图；国家及上级单位有关的标准、规程、标准、规则；本工程现场调查材料、本公司有关电缆线路工程施工的档案材料；本公司编制的平安、质量、情况等系统的治理手册跟次第文件；投标答疑会有关内容；本施工构造方案大纲以工期预定在2008年8月15日开工，存在运转条件为最后限日而编制。一、工程概况及特征1.1工程概况1工程简述：广州新客站工程位于番禺区钟村镇石壁村，建成后是亚洲最大年夜范畴、国际一流的现代化、生态化、立体化综合性交通运输枢纽，完成铁路客运专线跟要紧干线、城际铁路、地下铁路以及公路等多种交通货色的零间隔或短间隔换乘。广州新客站工程力求3月开工，在亚运会进展前投入使用。本工程为广州新客站临时用供电工程，包括要紧电缆工程、排挤线工程、箱式变电站工程等土建及电气装置任务。电缆工程：从110kV飘峰变电站F23高压柜火车甲线〔暂接飘峰站F26屏山线〕、F24高压开关柜火车乙线〔暂接飘峰站F30钟石甲线〕沿新〔旧〕电缆沟管敷设至F23火车甲、乙线新1#塔，新建10kVFYZRYJV22-3×240双回路电缆2×。从飘F24火车乙线新35#沿新电缆管敷设至36#，接通两侧，新建10kVFYZRYJV22-3×240型电缆180m，从飘F24火车乙线搅拌新1#沿新电缆管敷设至新2#塔，接通两侧，新建10kVFYZRYJV22-3×240型电缆90m，从飘峰站F23火车甲线原32#敷设至左铁路轨分线新1杆，开头后接通两侧，新建10kVFYZRYJV22-3×120型电缆250m。排挤线路工程：重新名飘峰站F23火车甲线、F24火车乙线由新1#架设双回道路至新32#及单回路新46#塔，新破水泥杆71基，铁塔19基，架设导线LJ-240导线1876m×6相，LJ-240导线790m×3相，LGJ-95导线1334m×3相，LGJ-50导线350m×3相，装500kVA变压器10台。从飘峰站F23火车甲线原20塔架设导线至新命名右铁路轨分线新21#及原32塔导线至新命名左铁路轨分线新19#，新破水泥杆36条、铁塔5基，架设LGJ-95导线2444m×3相。箱式变电站工程：在照应的杆侧或塔侧建筑箱式变电站8座，包括箱式变电站根底4个，装置1000kV变压器8台，在每座箱变根底旁各建筑个事故油池并连通对应的箱变变压器根底，箱式变电站地网，敷设FYZRYJV22-3×240电缆约140m，敷设FYZRYJV22-3×120电缆约210m，电缆三通井4个，直通井3个，PVCФ160×180m。相关信息：工程工程名称：广州新客站10kV临时供电工程工程投标单位：投标代理机构：广州市番禺区供电局供用电方案室方案开工日期：2007年10月18日〔以公约开工时刻为准〕方案开工日期：2008年08月15日〔总日历工期约303天〕1工程范畴：广州新客站10kV临时供电工程要紧工程量见表1-1：序号工程名称工程数量1电缆工程10kVFYZRYJV22-3×240型电缆约6246米210kVFYZRYJV22-3×120型电缆约250米32B、2A顶管330米4Ф160×5.03A/PVC电缆预埋管2500米5Ф160×5.02A/PVC电缆预埋管1206砖砌2800型人行三通井8个7砖砌2000型人行直通井40个8砖砌2000型弯通井2个9电缆标志杆120条10揭飘峰站出线电缆沟1200型盖板320米，约640块11排挤线路工程LJ-240导线×6相1876米×612LJ-240导线×3相790米×313LJ-95导线×3相3778米×314LGJ-50导线×3相350米×315新破水泥杆〔15m、、12m、9m〕107基16铁塔24基17装置500kV变压器10台18箱式变电站工程箱式变电站根底8座19装置箱式变电站8台2010kVFYZRYJV22-3×240型电缆140米2110kVFYZRYJV22-3×120型电缆210米22箱变事故油池8座23电缆三通井、直通井7个24180米表1-1本工程树破范畴一览表1.1.3施工投标范畴：10kV配电工程的土建及电气装置，包括要紧电缆工程、排挤线工程、箱式变电站工程等土建及电气装置任务。1.1.4施工承包方法：除沿线走廊的征地、拆迁、青苗赔偿、市政费用、绿化克复及相关报建等费用外的按施工图纸列的土建及电气装置工程。1.1.5工程承包范畴：1.1.5.1工程工程投标图、方案文件内容的施工装置、调试、验收、移交、独特整套启动调试跟参与结合试运转、保护、保管、保修等。1.1.5.2施工单位担当自购材料的运输及保...
