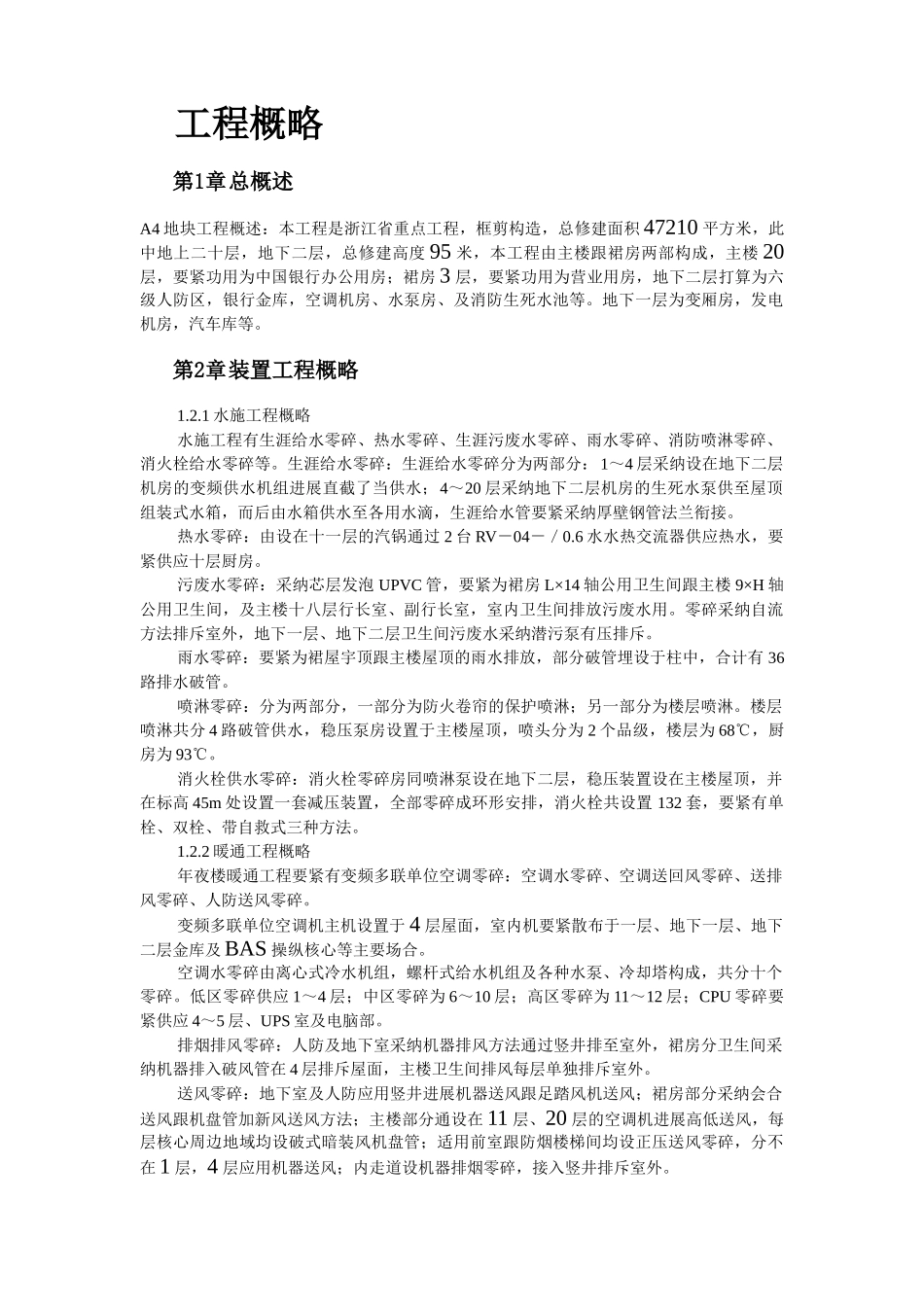

目次工程概略第1章总概述A4地块工程概述：本工程是浙江省重点工程，框剪构造，总修建面积47210平方米，此中地上二十层，地下二层，总修建高度95米，本工程由主楼跟裙房两部构成，主楼20层，要紧功用为中国银行办公用房；裙房3层，要紧功用为营业用房，地下二层打算为六级人防区，银行金库，空调机房、水泵房、及消防生死水池等。地下一层为变厢房，发电机房，汽车库等。第2章装置工程概略1.2.1水施工程概略水施工程有生涯给水零碎、热水零碎、生涯污废水零碎、雨水零碎、消防喷淋零碎、消火栓给水零碎等。生涯给水零碎：生涯给水零碎分为两部分：1～4层采纳设在地下二层机房的变频供水机组进展直截了当供水；4～20层采纳地下二层机房的生死水泵供至屋顶组装式水箱，而后由水箱供水至各用水滴，生涯给水管要紧采纳厚壁钢管法兰衔接。热水零碎：由设在十一层的汽锅通过2台RV－04－／0.6水水热交流器供应热水，要紧供应十层厨房。污废水零碎：采纳芯层发泡UPVC管，要紧为裙房L×14轴公用卫生间跟主楼9×H轴公用卫生间，及主楼十八层行长室、副行长室，室内卫生间排放污废水用。零碎采纳自流方法排斥室外，地下一层、地下二层卫生间污废水采纳潜污泵有压排斥。雨水零碎：要紧为裙屋宇顶跟主楼屋顶的雨水排放，部分破管埋设于柱中，合计有36路排水破管。喷淋零碎：分为两部分，一部分为防火卷帘的保护喷淋；另一部分为楼层喷淋。楼层喷淋共分4路破管供水，稳压泵房设置于主楼屋顶，喷头分为2个品级，楼层为68℃，厨房为93℃。消火栓供水零碎：消火栓零碎房同喷淋泵设在地下二层，稳压装置设在主楼屋顶，并在标高45m处设置一套减压装置，全部零碎成环形安排，消火栓共设置132套，要紧有单栓、双栓、带自救式三种方法。1.2.2暖通工程概略年夜楼暖通工程要紧有变频多联单位空调零碎：空调水零碎、空调送回风零碎、送排风零碎、人防送风零碎。变频多联单位空调机主机设置于4层屋面，室内机要紧散布于一层、地下一层、地下二层金库及BAS操纵核心等主要场合。空调水零碎由离心式冷水机组，螺杆式给水机组及各种水泵、冷却塔构成，共分十个零碎。低区零碎供应1～4层；中区零碎为6～10层；高区零碎为11～12层；CPU零碎要紧供应4～5层、UPS室及电脑部。排烟排风零碎：人防及地下室采纳机器排风方法通过竖井排至室外，裙房分卫生间采纳机器排入破风管在4层排斥屋面，主楼卫生间排风每层单独排斥室外。送风零碎：地下室及人防应用竖井进展机器送风跟足踏风机送风；裙房部分采纳会合送风跟机盘管加新风送风方法；主楼部分通设在11层、20层的空调机进展高低送风，每层核心周边地域均设破式暗装风机盘管；适用前室跟防烟楼梯间均设正压送风零碎，分不在1层，4层应用机器送风；内走道设机器排烟零碎，接入竖井排斥室外。1.2.3电气工程概略该工程招标范畴内电气工程包含照明配电零碎、能源配电零碎、人防供配电零碎、自备应急供电零碎、防雷接地零碎，弱电零碎跟弱电接地零碎。本年夜楼电源采纳10KV高压电源，通过双回路引到地下一层的高低压配电室，并在配电室设高压总计量，高压再分计量。年夜楼共有七台干式变压器，此中一台为盘算机零碎公用，两台备用，四台供年夜楼能源与照明零碎用。在楼照明跟能源零碎均由地下一层配电房高压柜通过电缆，用五路骨干破式桥架，在垂直电气井道中送往各层配电总箱，各层配电总箱再用BV线穿钢管送至楼层配电箱及用电装备，供电方法为喷射式与树干式相结合的方法。年夜楼人防供电要紧引自杭州市人防地区电源，人防地区电源（380／50HZ）送到人防区配电总箱，再分不引至战时所需的照明及能源装备；作为浙江省国际金融核心，对年夜楼的畸形运转需保障24小时不连续供电，因此年夜楼设置一套自备应急供电零碎，当外部电源全体被堵截时，设置在地下二层的应急发电机破刻启动发电，并送到配电房应急配电柜，再分不送往年夜楼主要应急用电部位；年夜楼接地采纳一点式接地，即防雷接地，配电接地，弱电拦地共用修建物根底接地，此中防雷按一级修建二类防雷恳求打算，主楼层顶雷电接闪器应用柱内的Ø16二极主筋焊接联通做避雷引下线，直到地下二层年夜地板与桩基接通防雷接地；...
