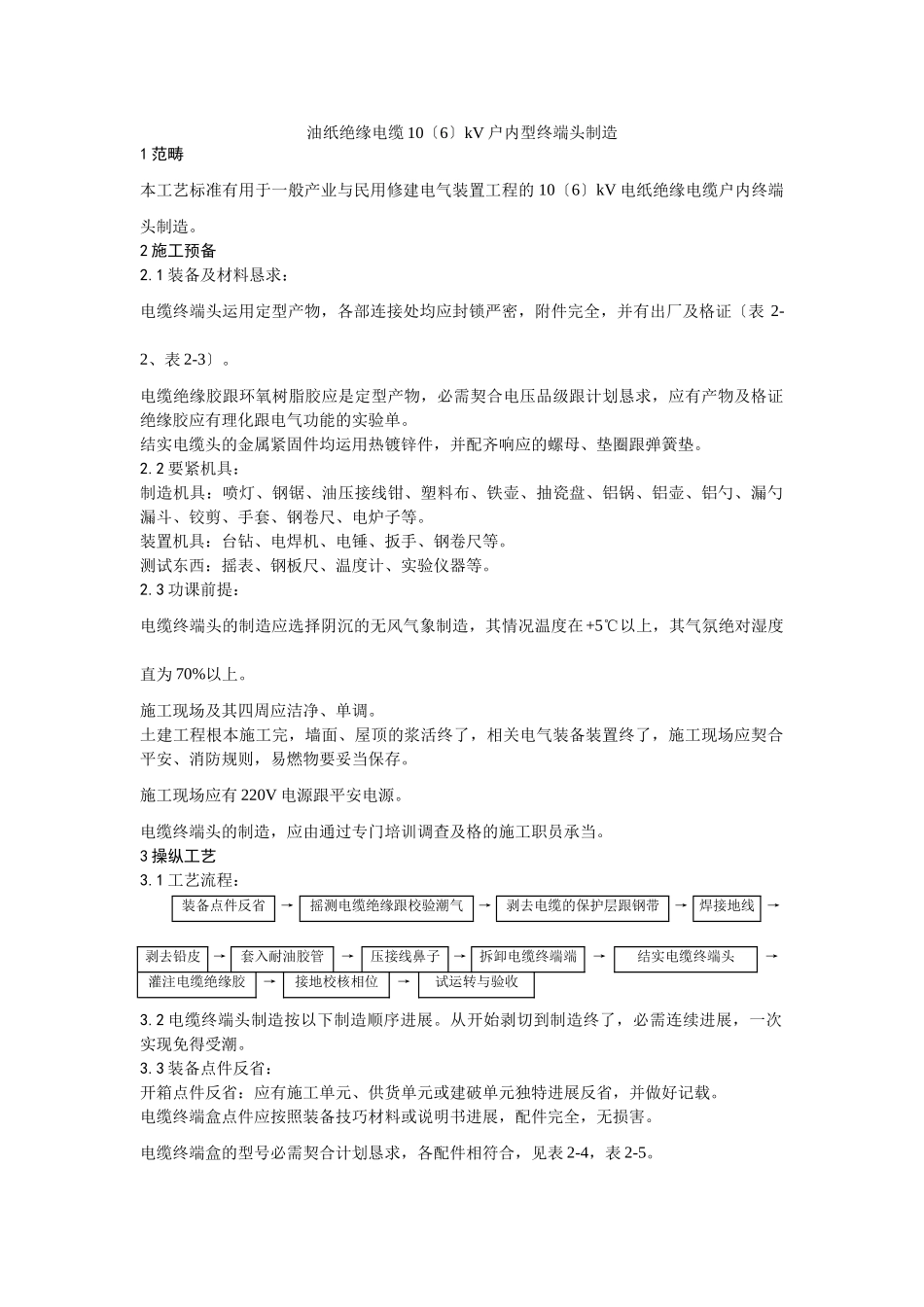

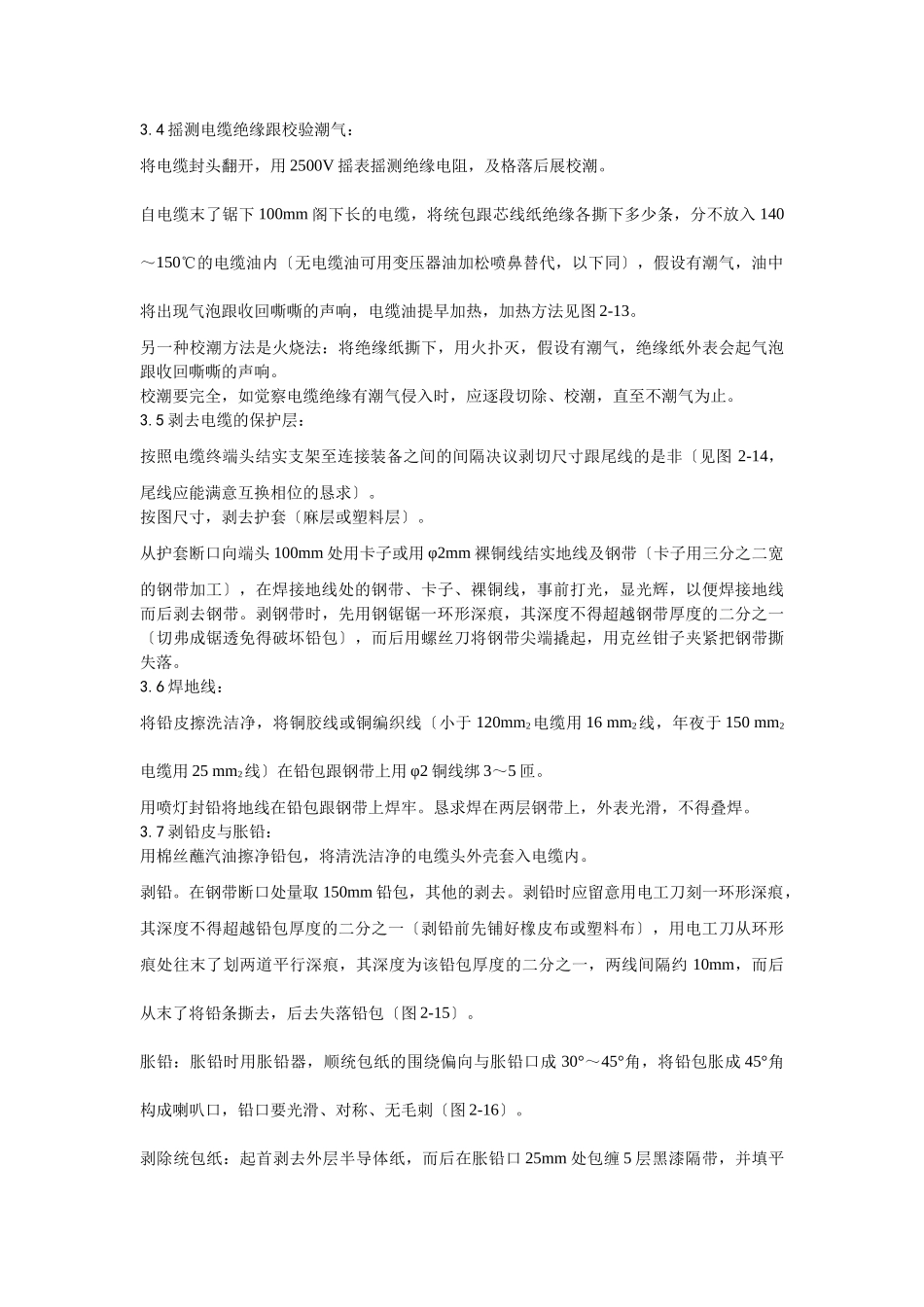

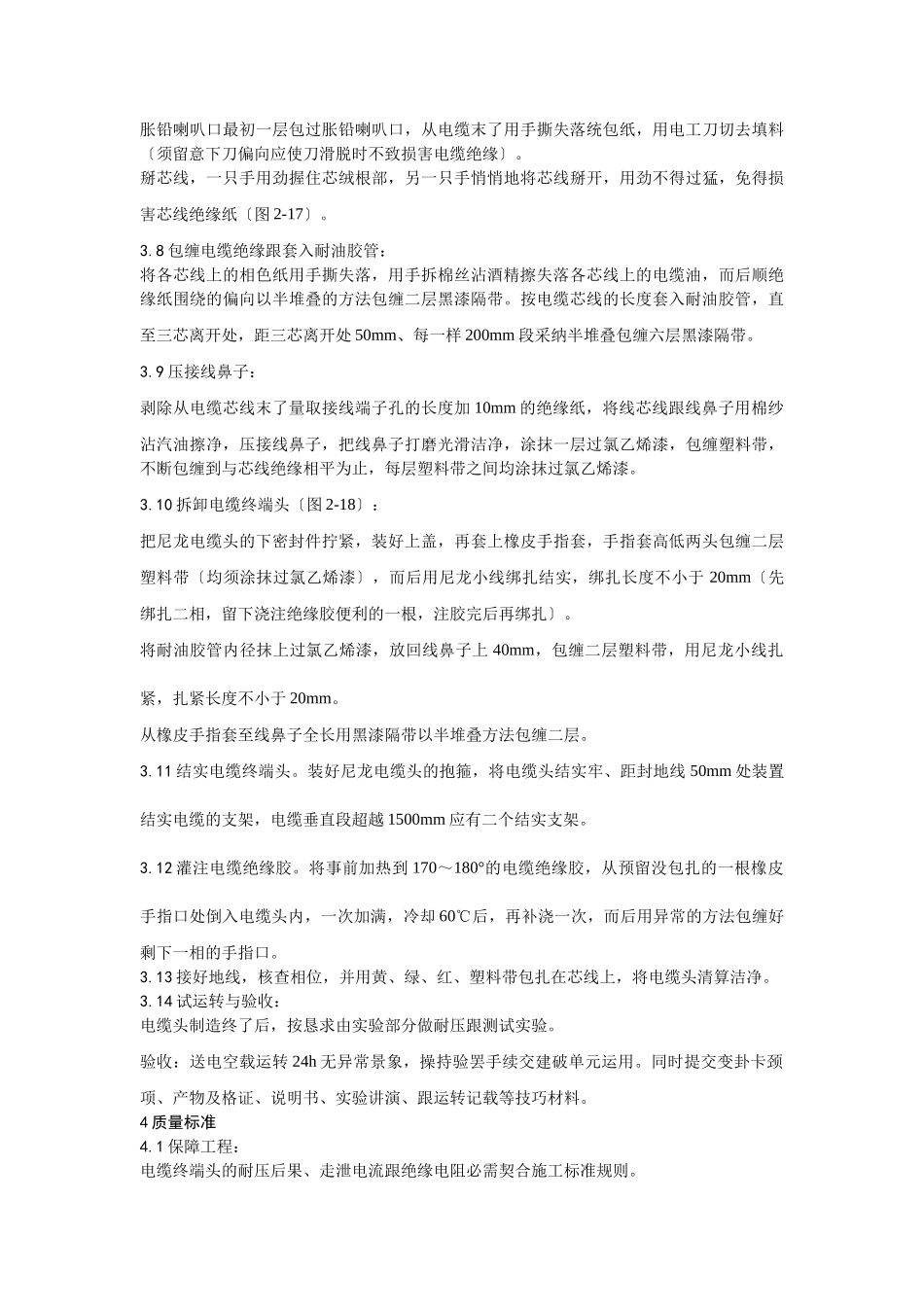

油纸绝缘电缆10〔6〕kV户内型终端头制造1范畴本工艺标准有用于一般产业与民用修建电气装置工程的10〔6〕kV电纸绝缘电缆户内终端头制造。2施工预备2.1装备及材料恳求：电缆终端头运用定型产物，各部连接处均应封锁严密，附件完全，并有出厂及格证〔表2-2、表2-3〕。电缆绝缘胶跟环氧树脂胶应是定型产物，必需契合电压品级跟计划恳求，应有产物及格证绝缘胶应有理化跟电气功能的实验单。结实电缆头的金属紧固件均运用热镀锌件，并配齐响应的螺母、垫圈跟弹簧垫。2.2要紧机具：制造机具：喷灯、钢锯、油压接线钳、塑料布、铁壶、抽瓷盘、铝锅、铝壶、铝勺、漏勺漏斗、铰剪、手套、钢卷尺、电炉子等。装置机具：台钻、电焊机、电锤、扳手、钢卷尺等。测试东西：摇表、钢板尺、温度计、实验仪器等。2.3功课前提：电缆终端头的制造应选择阴沉的无风气象制造，其情况温度在+5℃以上，其气氛绝对湿度直为70%以上。施工现场及其四周应洁净、单调。土建工程根本施工完，墙面、屋顶的浆活终了，相关电气装备装置终了，施工现场应契合平安、消防规则，易燃物要妥当保存。施工现场应有220V电源跟平安电源。电缆终端头的制造，应由通过专门培训调查及格的施工职员承当。3操纵工艺3.1工艺流程：装备点件反省→摇测电缆绝缘跟校验潮气→剥去电缆的保护层跟钢带→焊接地线→剥去铅皮→套入耐油胶管→压接线鼻子→拆卸电缆终端端→结实电缆终端头→灌注电缆绝缘胶→接地校核相位→试运转与验收3.2电缆终端头制造按以下制造顺序进展。从开始剥切到制造终了，必需连续进展，一次实现免得受潮。3.3装备点件反省：开箱点件反省：应有施工单元、供货单元或建破单元独特进展反省，并做好记载。电缆终端盒点件应按照装备技巧材料或说明书进展，配件完全，无损害。电缆终端盒的型号必需契合计划恳求，各配件相符合，见表2-4，表2-5。3.4摇测电缆绝缘跟校验潮气：将电缆封头翻开，用2500V摇表摇测绝缘电阻，及格落后展校潮。自电缆末了锯下100mm阁下长的电缆，将统包跟芯线纸绝缘各撕下多少条，分不放入140～150℃的电缆油内〔无电缆油可用变压器油加松喷鼻替代，以下同〕，假设有潮气，油中将出现气泡跟收回嘶嘶的声响，电缆油提早加热，加热方法见图2-13。另一种校潮方法是火烧法：将绝缘纸撕下，用火扑灭，假设有潮气，绝缘纸外表会起气泡跟收回嘶嘶的声响。校潮要完全，如觉察电缆绝缘有潮气侵入时，应逐段切除、校潮，直至不潮气为止。3.5剥去电缆的保护层：按照电缆终端头结实支架至连接装备之间的间隔决议剥切尺寸跟尾线的是非〔见图2-14，尾线应能满意互换相位的恳求〕。按图尺寸，剥去护套〔麻层或塑料层〕。从护套断口向端头100mm处用卡子或用φ2mm裸铜线结实地线及钢带〔卡子用三分之二宽的钢带加工〕，在焊接地线处的钢带、卡子、裸铜线，事前打光，显光辉，以便焊接地线而后剥去钢带。剥钢带时，先用钢锯锯一环形深痕，其深度不得超越钢带厚度的二分之一〔切弗成锯透免得破坏铅包〕，而后用螺丝刀将钢带尖端撬起，用克丝钳子夹紧把钢带撕失落。3.6焊地线：将铅皮擦洗洁净，将铜胶线或铜编织线〔小于120mm2电缆用16mm2线，年夜于150mm2电缆用25mm2线〕在铅包跟钢带上用φ2铜线绑3～5匝。用喷灯封铅将地线在铅包跟钢带上焊牢。恳求焊在两层钢带上，外表光滑，不得叠焊。3.7剥铅皮与胀铅：用棉丝蘸汽油擦净铅包，将清洗洁净的电缆头外壳套入电缆内。剥铅。在钢带断口处量取150mm铅包，其他的剥去。剥铅时应留意用电工刀刻一环形深痕，其深度不得超越铅包厚度的二分之一〔剥铅前先铺好橡皮布或塑料布〕，用电工刀从环形痕处往末了划两道平行深痕，其深度为该铅包厚度的二分之一，两线间隔约10mm，而后从末了将铅条撕去，后去失落铅包〔图2-15〕。胀铅：胀铅时用胀铅器，顺统包纸的围绕偏向与胀铅口成30°～45°角，将铅包胀成45°角构成喇叭口，铅口要光滑、对称、无毛刺〔图2-16〕。剥除统包纸：起首剥去外层半导体纸，而后在胀铅口25mm处包缠5层黑漆隔带，并填平胀铅喇叭口最初一层包过胀铅喇叭口，从电缆末了用手撕失落统包纸，用电工刀切去填料〔须留意下刀偏向应使刀滑脱时不致损害电缆绝缘〕。...
