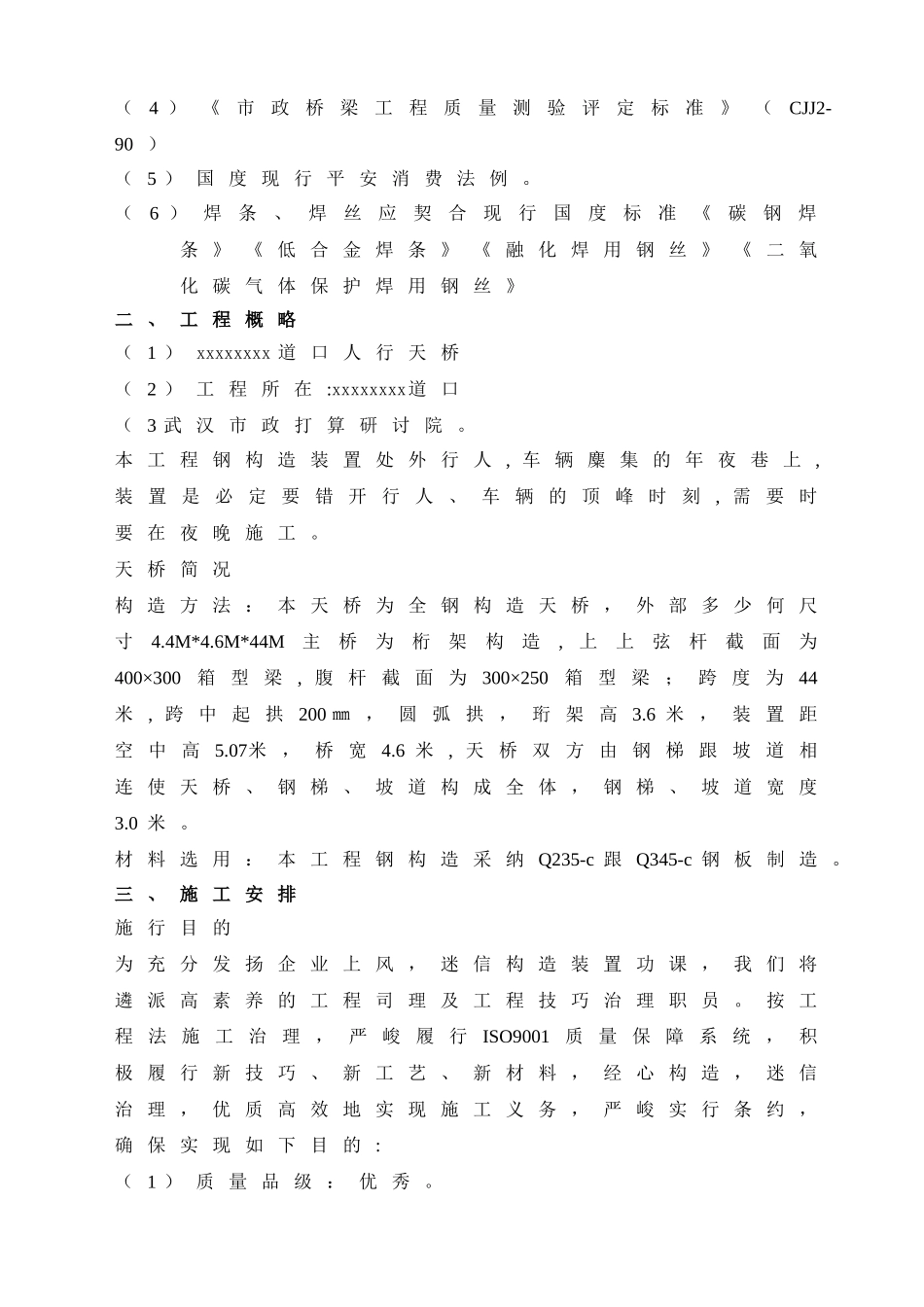

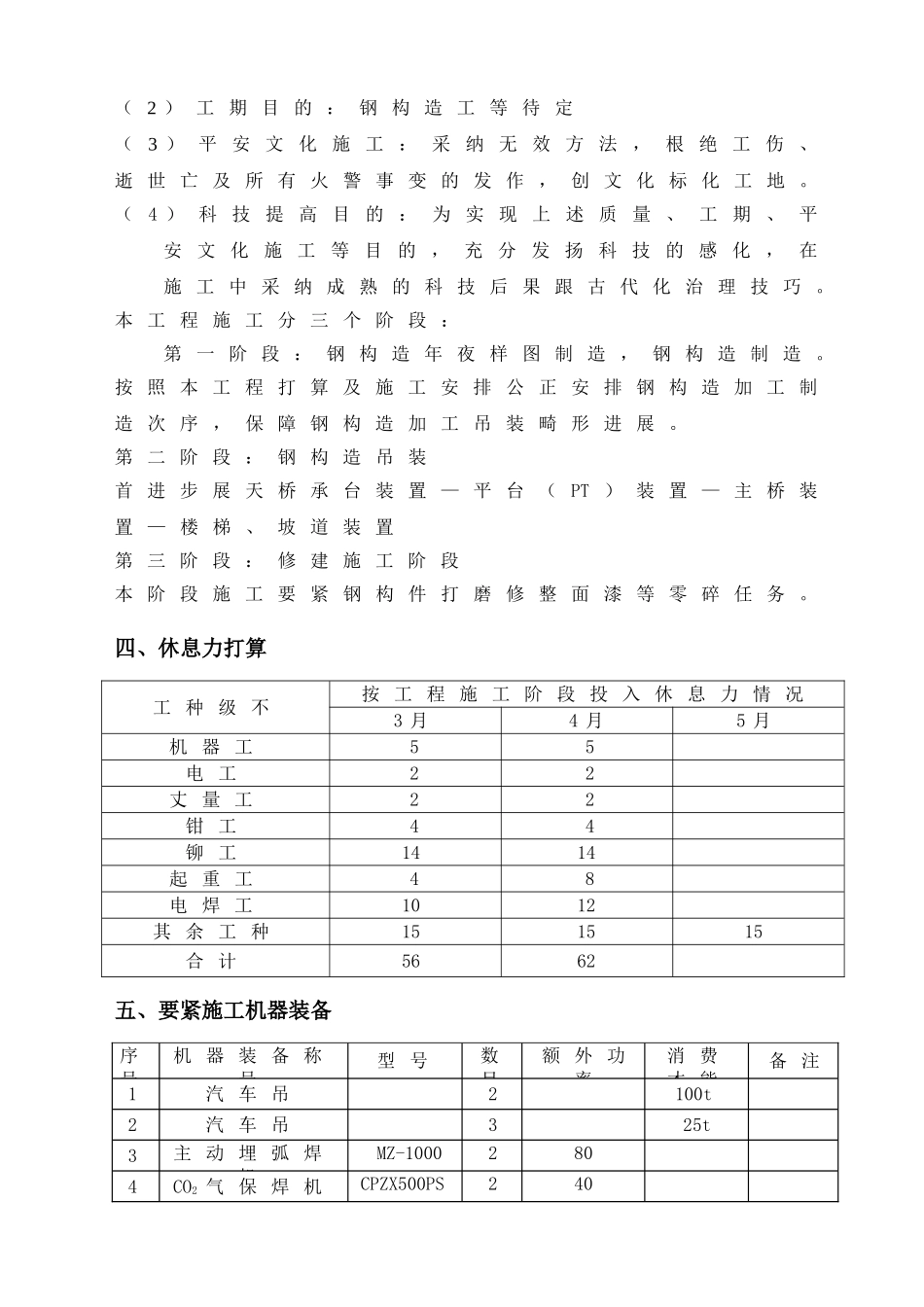

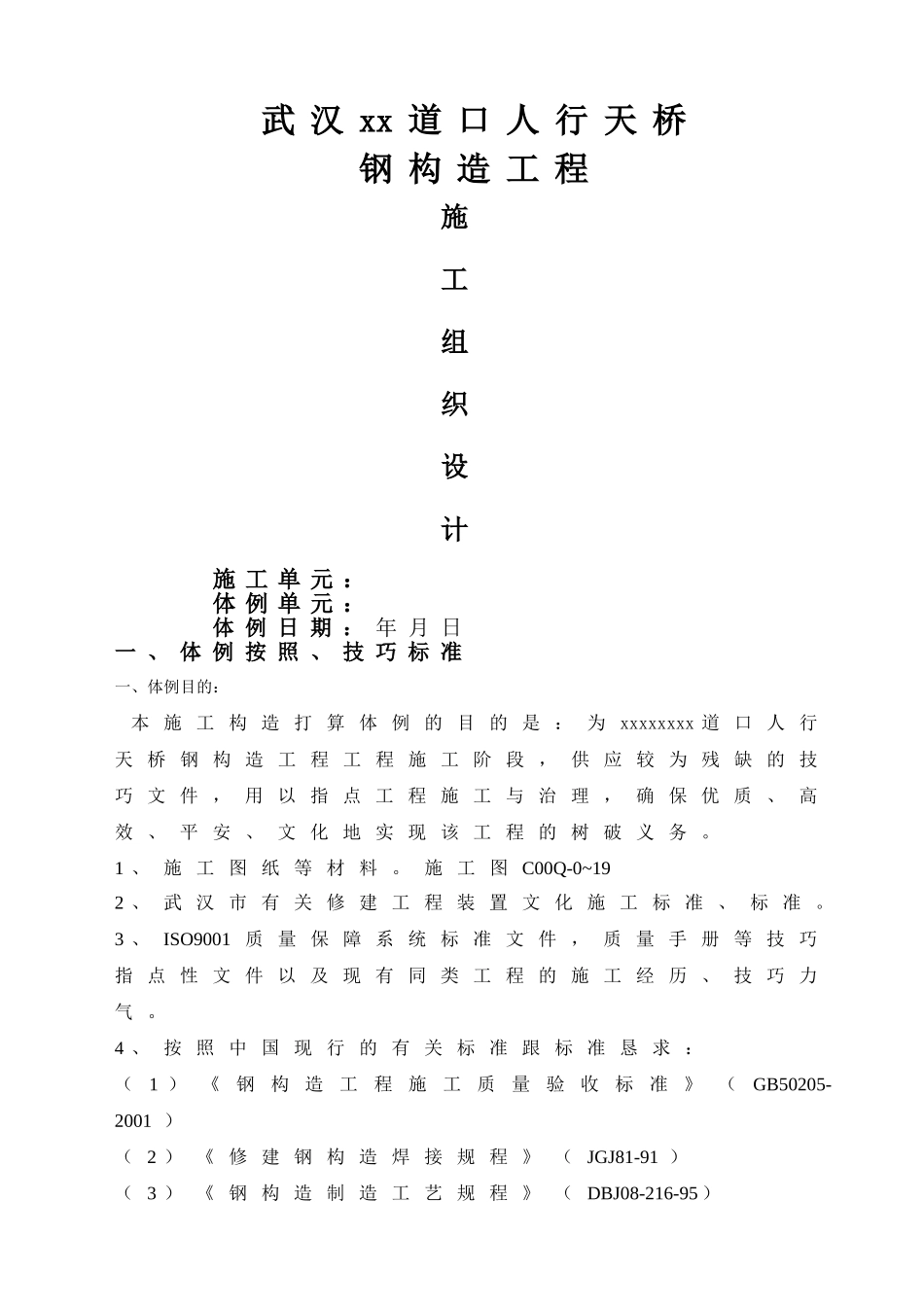

武汉xx道口人行天桥钢构造工程施工组织设计施工单元:体例单元:体例日期:年月日一、体例按照、技巧标准一、体例目的:本施工构造打算体例的目的是:为xxxxxxxx道口人行天桥钢构造工程工程施工阶段,供应较为残缺的技巧文件,用以指点工程施工与治理,确保优质、高效、平安、文化地实现该工程的树破义务。1、施工图纸等材料。施工图C00Q-0~192、武汉市有关修建工程装置文化施工标准、标准。3、ISO9001质量保障系统标准文件,质量手册等技巧指点性文件以及现有同类工程的施工经历、技巧力气。4、按照中国现行的有关标准跟标准恳求:(1)《钢构造工程施工质量验收标准》(GB50205-2001)(2)《修建钢构造焊接规程》(JGJ81-91)(3)《钢构造制造工艺规程》(DBJ08-216-95)(4)《市政桥梁工程质量测验评定标准》(CJJ2-90)(5)国度现行平安消费法例。(6)焊条、焊丝应契合现行国度标准《碳钢焊条》《低合金焊条》《融化焊用钢丝》《二氧化碳气体保护焊用钢丝》二、工程概略(1)xxxxxxxx道口人行天桥(2)工程所在:xxxxxxxx道口(3武汉市政打算研讨院。本工程钢构造装置处外行人,车辆麋集的年夜巷上,装置是必定要错开行人、车辆的顶峰时刻,需要时要在夜晚施工。天桥简况构造方法:本天桥为全钢构造天桥,外部多少何尺寸4.4M*4.6M*44M主桥为桁架构造,上上弦杆截面为400×300箱型梁,腹杆截面为300×250箱型梁;跨度为44米,跨中起拱200㎜,圆弧拱,珩架高3.6米,装置距空中高5.07米,桥宽4.6米,天桥双方由钢梯跟坡道相连使天桥、钢梯、坡道构成全体,钢梯、坡道宽度3.0米。材料选用:本工程钢构造采纳Q235-c跟Q345-c钢板制造。三、施工安排施行目的为充分发扬企业上风,迷信构造装置功课,我们将遴派高素养的工程司理及工程技巧治理职员。按工程法施工治理,严峻履行ISO9001质量保障系统,积极履行新技巧、新工艺、新材料,经心构造,迷信治理,优质高效地实现施工义务,严峻实行条约,确保实现如下目的:(1)质量品级:优秀。(2)工期目的:钢构造工等待定(3)平安文化施工:采纳无效方法,根绝工伤、逝世亡及所有火警事变的发作,创文化标化工地。(4)科技提高目的:为实现上述质量、工期、平安文化施工等目的,充分发扬科技的感化,在施工中采纳成熟的科技后果跟古代化治理技巧。本工程施工分三个阶段:第一阶段:钢构造年夜样图制造,钢构造制造。按照本工程打算及施工安排公正安排钢构造加工制造次序,保障钢构造加工吊装畸形进展。第二阶段:钢构造吊装首进步展天桥承台装置—平台(PT)装置—主桥装置—楼梯、坡道装置第三阶段:修建施工阶段本阶段施工要紧钢构件打磨修整面漆等零碎任务。四、休息力打算工种级不按工程施工阶段投入休息力情况3月4月5月机器工55电工22丈量工22钳工44铆工1414起重工48电焊工1012其余工种151515合计5662五、要紧施工机器装备序号机器装备称号型号数目额外功率消费才能备注1汽车吊2100t2汽车吊325t3主动埋弧焊机MZ-10002804CO2气保焊机CPZX500PS240序号机器装备称号型号数目额外功率消费才能备注5空压机YV6/83406m36半主动切割机67龙门吊116t8半主动焊19电焊机DN1-75164010碳弧气刨1115吨倒链212气焊东西513剪板机18mm六.构件制造1)制造工艺流程原材料改正→放样、号料→下料(剪切或气割)→整机加工(小装配件焊接)→焊定位挡(架)→装配→焊接→支持衔接板、檩条支托等的装配焊接→制品测验。2)放样、下料按照施工图纸、主桥打算尺寸的长跟高,在操纵平台上放1:1实样,并预留公正的焊接膨胀余量及气割余量,一般在长度偏向30mm、宽度偏向2-3mm,并按起拱值恳求划出主桥起拱实样,起拱值200mm,作为装配胎膜线,底样上应划好箱形梁宽度线跟节点衔接板尺寸线,并用画针、样冲做好标示,经测验职员复验后,操持预检审定手续。按照所放实样制造样板,样杆,用于划线、下料,其上应说明整机号规格、数目等。钢材下料后应进步展改正,改正后的偏向不该超越标准规则的同意偏向值,加热改正时,加热温度不得超越900℃。并恳求天然冷却。主桥珩架上、上弦为400*300的箱形构造板厚均为t=12mm,腹板下料应当为通长274*12并保障在长偏向上天...
